阴极保护体系融合电化学防腐、电气自动化、防雷接地多学科技术，电位传送器、等电位连接器分别依托电化学测量原理、非线性电气导通原理实现各自功能，二者底层物理机制完全独立，应用边界不存在交叉重叠。大量工程设计图纸出现设备错配、漏配问题，根源在于设计人员未理清两类设备的电化学、电气运行逻辑。本文从电化学测量、瞬态过电压电气防护两大基础原理出发，深度解析二者作用机理，明确各自适用工况、应用边界，厘清核心区别。

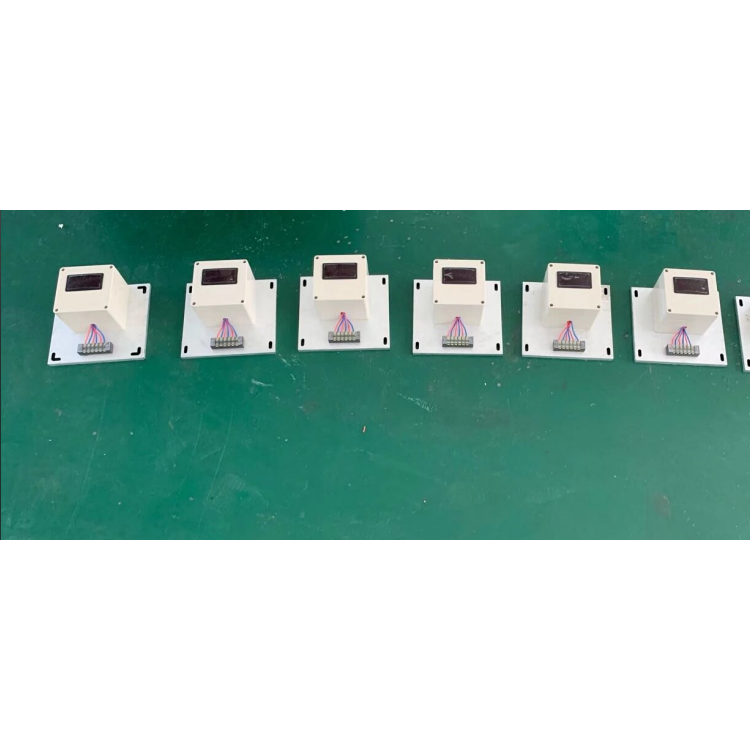

一、阴极保护电位传送器：基于电化学电位测量的信号变送设备

埋地金属管道阴极保护的核心判定依据为管地电位，该电位是金属管材、土壤电解质、参比电极构成电化学原电池产生的电势差，数值微弱、极易受外界干扰，无法直接远距离传输至中控系统，电位传送器的研发初衷就是解决电化学微弱电势信号标准化传输难题。

1. 电化学测量底层机理

传送器输入端形成完整电化学回路：硫酸铜参比电极埋设于管道周边土壤，提供稳定基准电位；线缆连接管道金属基体，测量金属相对于土壤基准电极的电势差。设备采用差分高阻输入电路，输入阻抗百万欧姆级别，测量回路抽取电流微安级，不会消耗管道阴极保护极化电流，避免测量过程人为改变管道真实保护电位，保证电化学测量数据真实可靠，这是普通电压表无法实现的核心优势。

2. 电气信号转换作用机理

采集得到的 mV 级电化学电位信号混杂工频干扰、土壤杂散电流噪声，内部滤波电路过滤交流干扰，仪表放大器线性放大信号，再通过隔离电路切断测量回路与中控控制系统电气连接，消除两地接地电位差带来的共模干扰，最终转换为 4-20mA 标准电流信号。电流信号传输衰减极低，可实现数公里稳定传输，适配长输管道野外远距离监测场景；数字化型号通过 ADC 模数转换，输出 RS485 数字信号，接入物联网防腐管理平台，实现海量点位电位数据存储与分析。

3. 专属应用边界与作用局限

电位传送器仅能完成电位采集、转换、传输，仅作用于直流稳态电化学电位，无法处理瞬时高压浪涌、雷电感应电压，不具备任何导通、泄放电流的防护能力。适用边界：埋地管道、储罐、海洋钢桩长效稳态电位监测；局限：不能跨接绝缘法兰、无法平衡两点瞬时电位差，无防雷、防静电功能，不能作为绝缘分段防护器件使用。

二、等电位连接器：基于非线性元件的瞬态电位均衡防护器件

等电位连接器不涉及电化学测量，完全依托固体电子元件非线性伏安特性实现防护功能，核心应对雷电、电网故障产生的瞬时交流 / 冲击高压，保护阴极保护绝缘分段结构，其工作分为稳态隔离、瞬态导通、自动复位三个电气阶段。

1. 稳态隔离阶段电气机理

无过电压正常工况下，内部气体放电管、压敏电阻阻值趋近无穷大，连接器两端电气隔离，绝缘法兰两侧管道直流阴极保护电流无法互通，实现管道分段独立防腐，避免不同恒电位仪、牺牲阳极电流互相干扰，保障各区段管地电位稳定维持在标准保护区间。若取消等电位连接器直接铜带跨接绝缘法兰，绝缘分段完全失效，阴极保护系统分区设计失去意义，杂散电流大范围循环，加剧管道局部腐蚀。

2. 瞬态导通均衡电位机理

雷击感应、高压线短路故障产生数千伏瞬时冲击电压，两端电位差超过元件动作阈值，压敏电阻阻值骤降、气体放电管内部气体电离，形成低阻抗导电通道，微秒级导通拉平两端管道电位，将高压差快速消除，避免绝缘垫片被高压击穿产生电弧火花。导通过程仅疏导瞬时冲击能量，不会持续导通直流保护电流，冲击电压消散后，元件恢复高阻绝缘状态，自动回归隔离工况，无需人工干预。

3. 专属应用边界与作用局限

等电位连接器仅处理瞬时冲击过电压，常态下阻断直流、不采集任何电位数据，无测量变送功能。适用边界：绝缘法兰、绝缘接头跨接防护，管道与金属构筑物跨接防静电；局限：无法测量、传输管地电位，不能用于管道电位在线监测，稳态下无任何数据输出能力。

三、基于底层原理的核心差异汇总

作用原理体系不同：电位传送器依托电化学测量 + 线性信号转换；等电位连接器依托非线性元件瞬态导通电气防护。

处理信号类型不同：电位传送器处理稳态直流微弱电化学电位；等电位连接器处理瞬态高压冲击浪涌信号。

电流流通特性不同：电位传送器测量回路微安级微弱测量电流，无大电流导通能力；等电位连接器瞬态可导通千安级冲击电流，常态无电流。

系统功能属性不同：电位传送器属于测量仪表，输出量化电位数据；等电位连接器属于无源保护元件，无数据输出，仅动态调节两点电位。

工况依赖条件不同：电位传送器需持续供电，24 小时不间断工作；等电位连接器无需电源，仅过电压时短时动作。

四、工程设计分设备选型依据

设计阶段依据底层原理匹配设备：全线需要实时电位监控点位，选用对应防爆、防腐等级电位传送器；所有电气绝缘分段结构，强制配套等电位连接器。二者原理无互通，不存在替代选型方案，不可简化设计省略任意一种设备。

结语

从电化学与电气底层原理能够清晰区分两类设备的作用逻辑与应用边界：电位传送器是阴极保护系统的数据采集终端，解决稳态防腐电位监测难题；等电位连接器是绝缘分段的电气安全屏障，解决瞬时高压击穿防护问题。掌握二者机理差异，能够从源头规避工程设计、施工中的错配、漏配缺陷，提升阴极保护系统整体设计合理性与运行稳定性。
