一、两大构件独立核心功能界定

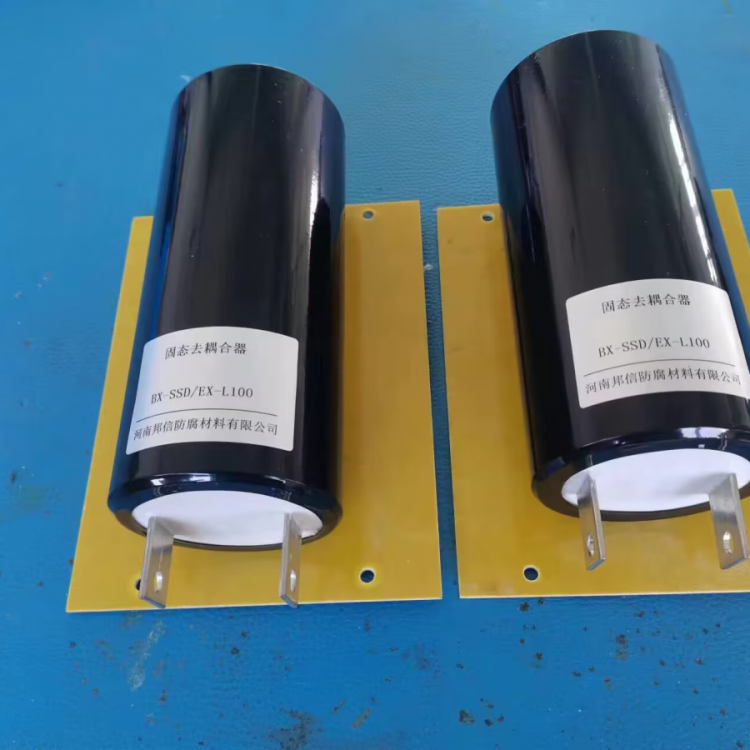

固态去耦合器是交流干扰主动治理设备，依靠阻直通交半导体电路实现双重电气隔离疏导：直流工况下阻抗可达 1MΩ 以上，牢牢锁住阴极保护直流电流，避免电流泄放至接地极造成管道欠保护；当管壁出现 50Hz 工频交流感应电压超过导通阈值（±2V）时，器件瞬间转为低阻抗通道，将交流干扰电流快速泄入大地，把管道交流电压稳定控制在 4V 安全限值以内，同时附带雷击、故障过电压泄放能力。若无监测校验装置，运维人员无法直观判断排流是否达标、有无直流漏电、器件是否老化击穿。
阴极保护测试桩是管道防腐标准化检测端口，桩内布设多组独立接线端子，分别对接管道本体、接地排流回路、参比电极、阳极引线，是人工现场检测电位、电流、接地电阻的唯一标准化接口。常规测试桩可完成管道自然电位、通电保护电位、断电极化电位、交流干扰电压、排流回路电流五项基础参数测量，直观反馈整条管段阴极保护与交流防护整体工况。二者单独运行均存在短板：只装去耦合器无测试桩，防护效果无法量化验证；只布设测试桩无排流设备，高压、铁路干扰区管道交流腐蚀失控，因此工程规范强制要求干扰区段二者成套配套安装。
二、电气接线协同连接方式
标准一体式布设分为内置式与分体式两种接线结构。第一种为排流一体化测试桩，直接将固态去耦合器封装在测试桩箱体内部，内部端子分区排布：一组端子永久连接管道母材，一组连接锌合金接地极，预留对外检测端子供仪器搭接测量。这种一体化结构引线最短、回路阻抗最低，大电流排流时电感压降小，适合城市管网、阀室狭小空间安装。第二种分体布设模式，去耦合器独立埋地支架安装，通过 25mm² 铜缆分别连通管道与接地网，在去耦合器前后 10–20 米位置各设置一支独立测试桩，形成前、后双点位监测断面，精准对比排流前后电位变化差值。
接线遵循三独立原则：管道引线、接地引线、参比电极引线全程互不缠绕、分开走线；参比电极线缆不得穿过去耦合器排流回路，防止交流电流干扰电位读数；放热焊接管道接线点做好完整防腐补口，降低接触电阻带来的测量误差。一体化桩体内部设置绝缘隔板，隔离直流阴保回路与交流排流回路，杜绝交直流线路串扰导致电位读数失真。
三、配合完成三层工况数据校验
（一）空载基准数据采集（去耦合器断开状态）
打开测试桩接线端，断开去耦合器与管道连接，使用硫酸铜参比电极、高精度万用表测量管道基础参数：自然直流电位、原始交流干扰电压、无排流状态下阴极保护通电电位。高压并行干线空载交流电压常达到 20–40V，铁路沿线波动幅度更大，记录数值作为排流效果对比基准值，判定干扰等级属于轻、中、重度哪一档，验证前期选型型号匹配度是否合理。
（二）投运后排流效果实测校验
恢复去耦合器接线导通，稳定运行 30 分钟后再次通过测试桩复测同点位参数：合格标准交流电压峰值≤4V，阴极保护通电电位稳定维持 - 0.85~-1.20V（CSE）区间，无明显电位正向跌落；串联钳形电流表测量排流交流电流，实际通流达到设备额定值 85% 以上即为设备工况正常。若交流电压下降幅度微弱，说明接地电阻超标、引线虚接或器件内部老化；若保护电位大幅正向偏移，代表去耦合器直流隔离失效，大量阴保电流流失，必须停机检修更换。
（三）断电极化电位精准校核
交流干扰会严重抬高通电电位 IR 降误差，仅凭通电电位易误判保护状态。借助测试桩配合同步断流器，瞬间切断恒电位仪输出电流，1 秒内读取断电极化电位，剔除土壤电阻压降与交流噪声干扰，得到管道真实极化保护水平。即便去耦合器排流达标，若断电电位低于 - 0.85V，依旧存在腐蚀风险，需同步上调恒电位仪输出电压，实现排流与阴保双向平衡调控。
四、基础运维故障排查协同手段
日常季度巡检依托测试桩快速定位去耦合器故障：
测试桩测得交流电压回落极少：排查接地极腐蚀、回填土失水导致接地电阻＞4Ω，开挖重新添加降阻剂；
保护电位持续正移、恒电位仪输出电流暴涨：去耦合器内部晶闸管击穿短路，直流隔离失效，断开接线复测器件阻抗确认损坏；
排流电流忽大忽小、电位剧烈震荡：引线弯折破损、接触点氧化发热，重新放热焊接加固；
雷雨过后电位读数紊乱：器件雷击受损，拆开一体化桩体检查内部元器件灼烧痕迹。
长输干线规范要求，每一组固态去耦合器必须匹配至少一支专用监测测试桩，重度干扰区段增设前后双桩监测断面。整套组合构建 “设备主动防护 + 桩体精准检测” 基础闭环体系，是埋地钢质管道交流干扰防护不可拆分的标准配套组合，保障阴极保护系统在杂散电流环境中长期稳定有效运行。
