管道阴极保护工程施工质量直接决定防腐系统使用寿命，火花间隙保护器、阴极保护测试桩作为现场现场现场安装量最大的附属构件，拥有严格的定位、接线、固定、防腐、回填整套标准化工序，错误安装会出现保护失效、监测失真、雷击损毁、电流漏失等多重隐患，结合油气长输管线、城市燃气支管、热力管网施工规范，完整梳理二者分步施工要点与交叉配合工艺。
一、施工前期材料检验与定位放线
进场材料必须先完成参数核验：阴极保护测试桩核对桩体高度（常规 2.0m、2.5m 两种规格）、壁厚、电缆截面积≥6mm² 铜芯线，参比电极出厂校准证书，桩体环氧防腐涂层无划痕破损；火花间隙保护器核对击穿电压参数（阴保专用常规击穿电压 3kV~5kV）、防爆等级、铜编织连接带规格≥16mm²，壳体绝缘密封性测试合格。严禁混用配电系统普通火花间隙，配电型间隙击穿电压、耐电弧性能无法匹配管道阴保低压工况。
定位放线遵循行业布设准则：测试桩直线段每 1000m1 座；管道穿越高速、铁路、河道、变电站两侧各增设 1 座；绝缘法兰、弯头、阀门、牺牲阳极组两端必须布设；城区管网加密至 500m 一座。桩位距离管道外壁水平距离控制 1.2m~1.5m，避开积水洼地、重型车辆碾压区域、大树根系位置。火花间隙随测试桩同步定点，每座绝缘接头测试桩配套 1 台间隙保护器，接地极单独开挖，不可与管道阴极阳极接地共用同一接地网，避免电位串扰。放线时用喷漆标记基坑轮廓，标注桩号、里程、管线介质类型，同步记录土壤电阻率数据，高阻土壤区域提前准备膨润土降阻剂。
二、阴极保护测试桩分步基坑与桩体安装
基坑开挖：开挖尺寸长宽比桩底座大 30cm，深度根据冻土深度调整，华北、中原地区基坑基础埋深≥1.2m，东北严寒区域埋深超 1.8m，基坑底部铺垫 15cm 厚干净细碎石，分层夯实找平。
基座浇筑：浇筑 C25 混凝土基座，厚度 20cm，预埋不锈钢固定螺栓，等待混凝土完全凝固养护 72 小时，杜绝未固化受力倾斜。
桩体吊装固定：垂直放入桩体，水平仪校准垂直度偏差小于 0.5°，锁紧固定螺栓；桩体高出地面 0.6m~0.8m，顶部涂刷黄红警示漆，粘贴金属铭牌标注桩号、管道参数。
管道焊接引线：清理管道焊接区域防腐涂层、铁锈，打磨露出金属光泽，测试电缆一端热焊在管道管壁，焊口做好沥青防腐包裹，电缆预留 20% 伸缩余量，防止土壤沉降拉断线缆。
仓内接线密封：电缆引入桩体防水仓，铜鼻子压接紧固在接线端子，参比电极线缆单独分区排布，填充防水密封胶，关闭仓门加装防盗锁扣，杜绝雨水、泥沙渗入腐蚀端子。

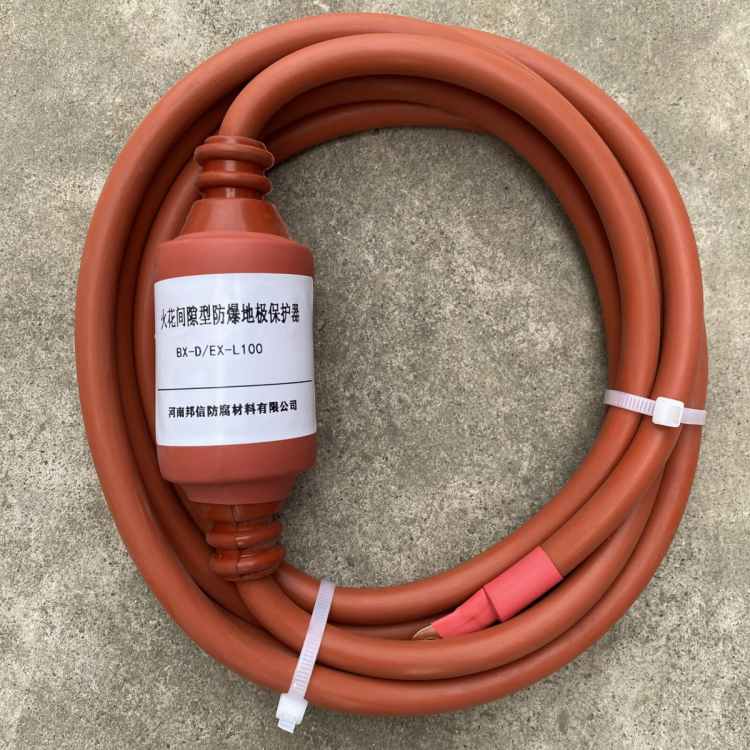

三、火花间隙保护器接线、接地与防护安装
核心安装原则：并联短接、引线最短、接地独立、防爆密封。
导电连接：采用 16mm² 多股镀锡铜编织带作为连接线，一端压接管道测试电缆端子，一端接火花保护器上接线柱；另一端保护器接线柱连接接地扁钢，整条引线长度严格控制在 0.5m 以内，禁止长线绕圈铺设，引线越长电感越大，雷击时残压越高，削弱泄放保护效果。所有连接接触面打磨除锈，不锈钢螺栓紧固后涂抹导电防腐脂。
接地极施工：独立垂直接地极选用 50×50×5mm 镀锌角钢，长度 2.5m，垂直砸入地下，多根接地极间距 5m 以上，接地扁钢焊接连通；土壤电阻率大于 100Ω・m 时，接地坑填充降阻剂加水搅拌夯实，完工后测量接地电阻≤4Ω，阻值超标必须增补接地极。

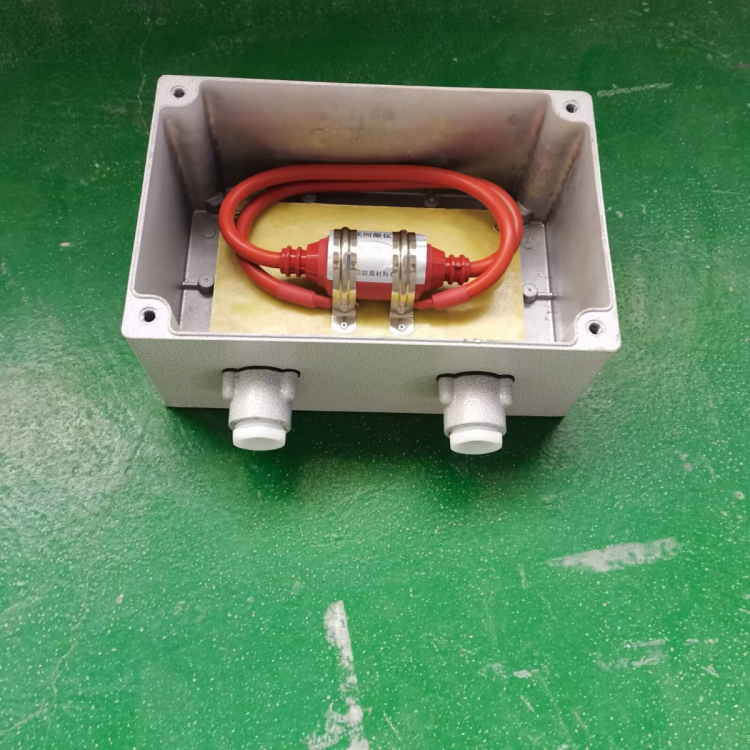

本体固定防护：户外燃气管道选用防爆型火花间隙，用不锈钢抱箍固定在测试桩侧壁 0.4m 高度位置，加装防雨防尘防护罩；埋地隐蔽式测试桩可将间隙置于桩内密封仓中，舱内填充干燥剂，隔绝潮湿空气。保护器无正负极区分，两端接线可互换，安装无极性门槛，降低施工失误率。
四、交叉施工质控与回填验收工序
二者安装完成后同步开展自检：打开测试桩仓，用数字万用表测量管道对地静态电位，数值稳定无漂移代表接线无虚接；用兆欧表检测火花间隙常态绝缘电阻，数值大于 100MΩ 为合格，若阻值偏低说明间隙受潮、内部有杂质。焊接点位逐一复检防腐包覆完整性，所有金属裸露连接点全部做三层防腐处理（底漆 + 沥青布 + 面漆）。
回填作业分层进行，电缆周边先用细沙覆盖 30cm，再回填原土，每 30cm 夯实一次，距离地面 50cm 深度铺设警示带，防止后期开挖破坏线缆与接地结构。竣工资料单独归档每座测试桩对应的火花间隙型号、接地电阻数值、电位检测原始数据、桩位坐标，形成一桩一档管理台账。
现场常见施工错误整改方案：引线过长立即更换短编织带；接地电阻超标增补深井接地；间隙受潮拆开烘干更换密封垫；测试电缆焊接虚焊重新热焊加固。严格落实整套工艺，能将测试桩故障率降低 90% 以上，火花间隙放电保护效率达标，保障阴保系统数十年稳定运行。
