一、高压输电线路管道交流干扰危害机理

长输油气、供水钢质管道常与 110kV、220kV 高压输电线路长距离并行敷设，交变电磁场通过电磁感应在管壁产生持续工频交流电压与杂散电流。常规防腐体系难以抵御交流腐蚀：当管道交流干扰电压峰值高于 4V 时，管壁会出现快速点蚀，涂层界面产生交变电场剥离粘结层；若遭遇线路单相接地故障，瞬时过电压可达数十伏，极易击穿防腐层、威胁巡线人员人身安全。传统接地排流存在致命缺陷：直接接地会大量泄放阴极保护直流电流，迫使恒电位仪提升输出功率，保护电位失衡，出现过保护或欠保护状态，大幅增加运维能耗与腐蚀风险。固态去耦合器凭借阻直通交核心特性，成为高压线路并行段交流干扰治理核心设备，直流高阻抗隔离阴极保护电流，交流低阻抗泄放感应干扰电流，兼顾防腐排流双重需求。

二、高压场景固态去耦合器分级选型措施

选型需依据并行长度、线路负荷、土壤电阻率三大指标分级匹配。并行距离小于 500m、线路负荷平稳、土壤电阻率 30–80Ω・m 为轻度干扰区，选用稳态交流通流 40–50A、故障耐受电流≥3000A、直流隔离阻抗≥1MΩ 标准型去耦合器，导通阈值 ±2V，适配常规阴极保护电位区间 - 0.85~-1.2V（CSE）。并行长度 500–2000m、重载输电线路、土壤电阻率大于 80Ω・m 为中度干扰区，升级大通流 60–80A 型号，内部增设散热模组，长时间满载运行壳体温度不超 65℃。并行超 2000m、特高压线路、多回路并行重度干扰区段，选用智能型固态去耦合器，稳态通流 100A，故障冲击耐受≥5000A，自带电位采集、远程传输模块，实时上传管道交直流电位数据。雷暴气候区分级匹配通流容量：少雷区 60kA 雷电通流，中雷区 80kA，强雷区必须 100kA 及以上，避免雷击冲击击穿内部半导体器件。环境防护等级：露天野外选用 IP67 密封壳体，盐碱、潮湿低洼地带升级 IP68 防腐外壳，沿海区域外壳喷涂重防腐氟碳涂层。

三、高压并行段标准化布设安装措施

点位布设间距：轻度干扰每 800m 布设一组；中度干扰每 400–500m 一组；重度干扰每 200–300m 加密布设；管道转角、线路杆塔正下方、电位突变点强制增设一组。安装位置避开杆塔接地网 5m 以上，防止故障电流串扰管道系统。

接地系统配套：每组搭配锌合金接地极排流网，接地电阻严控≤4Ω；土壤高阻区域采用换土、降阻剂填充，垂直埋设 2 根长度 2.5m 锌接地极，极间距 5m。连接引线采用 25mm² 多股铜芯电缆，全程短直无弯折，电缆外皮绝缘防护，焊接处热缩防腐包裹，降低引线阻抗损耗。

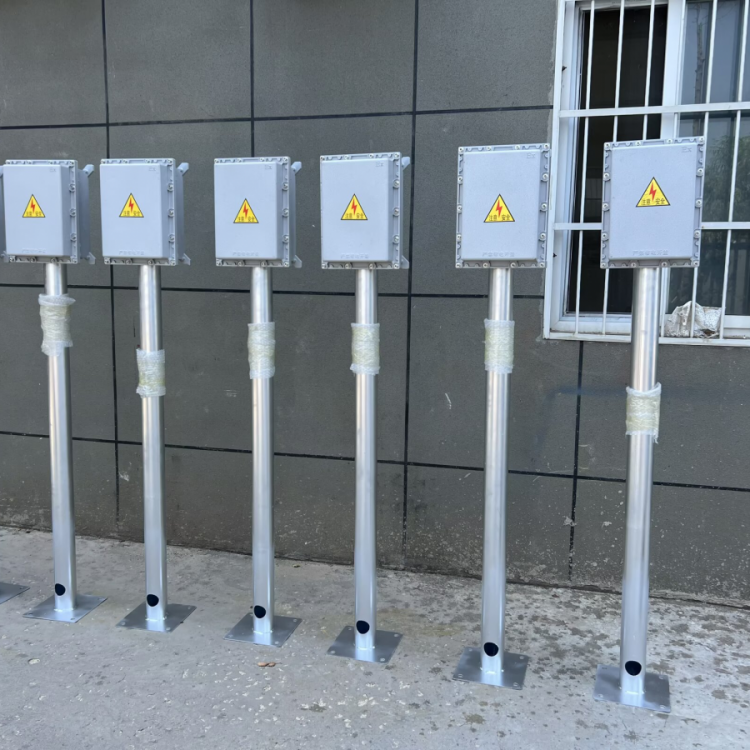

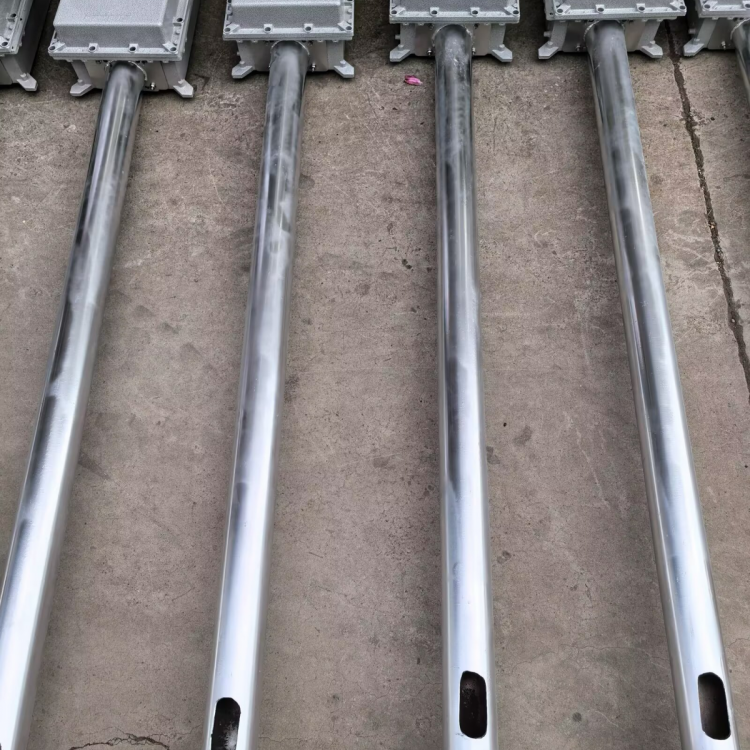

安装工艺规范：设备离地架设高度≥0.3m，防止雨水浸泡；金属支撑支架除锈刷环氧富锌底漆两道；防爆管廊、油库区段配套防爆防护箱体，设备具备 Ex 防爆认证资质。管道焊接接线位置彻底打磨除锈至金属光泽，焊后防腐补口完整，杜绝接触电阻过大发热问题。

四、投运调试与长效运维管控措施

安装完成后分步调试：第一步断开阴极保护电源，测量管道自然电位、空载交流感应电压；第二步接入固态去耦合器，复测交流电压，合格标准峰值≤4V；第三步开启恒电位仪，监测保护电位稳定维持在有效区间，直流泄漏电流控制在微安级别，无明显分流损耗。72 小时满载试运行，每 12 小时记录壳体温度、排流电流、电位数值，温升超标立即核查接线紧固度或升级设备规格。日常运维建立季度巡检制度：外观检查壳体有无开裂、进水、锈蚀；钳形表测量实时排流电流；硫酸铜参比电极校核管道交直流电位。每年雷雨季节前全面耐压冲击测试，每三年拆机检测内部晶闸管、电容老化程度。建立数据台账，对比历年干扰数值变化，线路负荷扩容、管道改线后及时复测调整布设数量与型号。

五、工程应用实效与优化补充方案

国内西气东输、华北长输管线大量实践证明，高压并行段配套固态去耦合器后，交流干扰电压普遍从 25–38V 降至 2V 以内，管道腐蚀速率下降 80% 以上，阴极保护电流利用率由 70% 提升至 95%，大幅降低恒电位仪长期负载损耗。针对极端超大干扰区段，可采用 “固态去耦合器 + 极化接地床” 复合防护，进一步提升排流效率；相邻多条并行管道禁止共用一组接地极，避免管道间形成杂散电流互扰回路。全程杜绝无接地直接跨接管道与杆塔、小规格设备超负荷长期运行两类典型错误施工方式，保障防护体系稳定运行寿命 15 年以上。
