在油气长输管道、城市燃气管网、化工储罐等埋地金属构筑物阴极保护工程体系中，阴极保护电位传送器与等电位连接器均为配套核心设备，二者名称均包含 “电位” 相关概念，现场施工人员极易混淆选型、安装逻辑，进而造成监测失效、绝缘法兰击穿、管道腐蚀加速等工程隐患。二者从设计初衷、工作机理、核心作用、安装位置、运行工况到故障影响完全分属两大功能体系：电位传送器属于测量监测类仪表，承担阴极保护电位数据采集、远传、在线监控职能；等电位连接器属于过电压防护类无源器件，专注绝缘分段结构电位均衡、防雷防静电、隔离直流保护电流。

一、阴极保护电位传送器核心定义、工作原理与基础作用

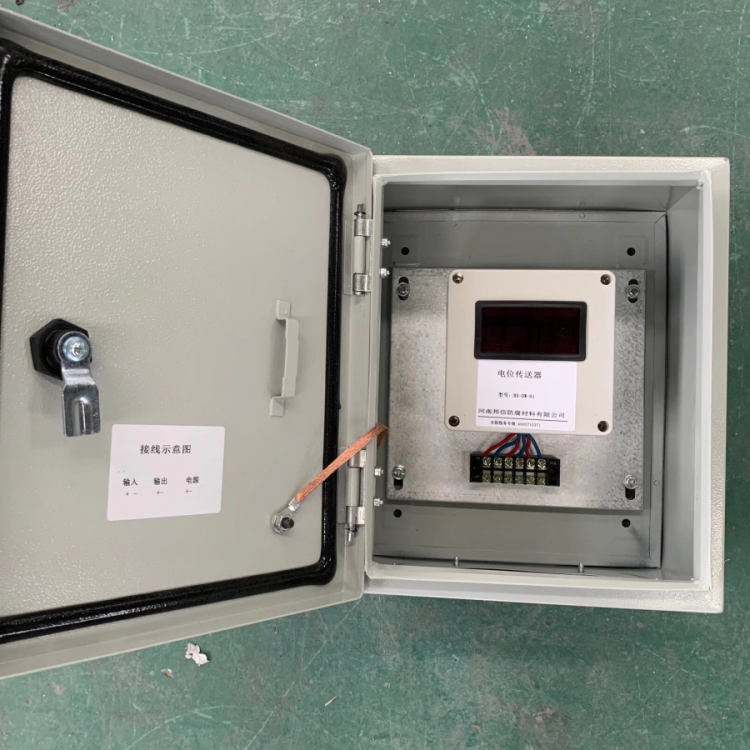

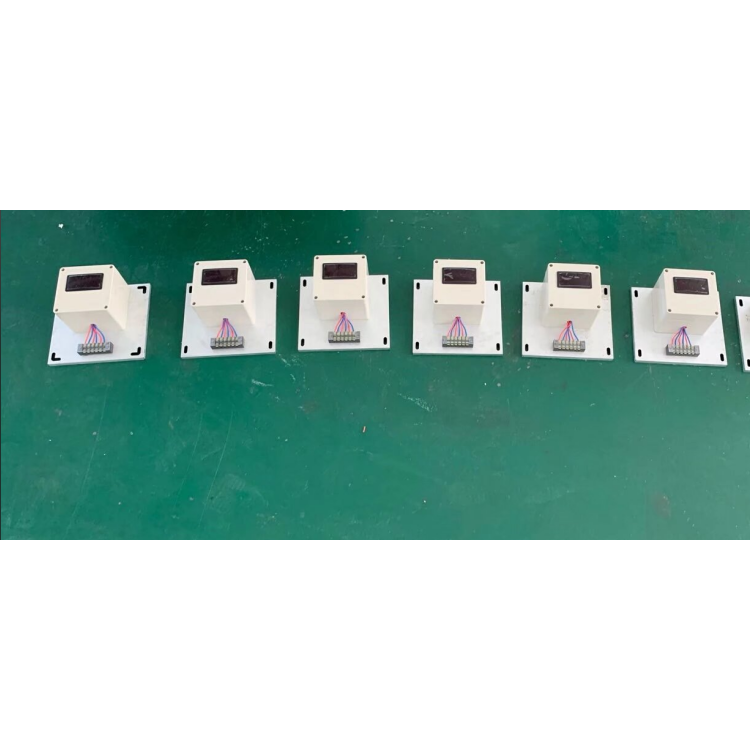

阴极保护电位传送器是适配埋地金属结构微弱电化学信号的专用工业变送仪表，核心目标是解决管地电位微弱信号远距离传输失真问题，搭建现场阴极保护点位与中控 SCADA、PLC 系统的数据桥梁。设备输入端通过线缆连接硫酸铜参比电极、锌参比电极，与被测管道、储罐形成完整电化学测量回路，持续捕捉 - 0.85V~-1.2V（CSE 标准）区间的通电、断电、自然腐蚀电位 mV 级微弱信号。

内部电路分为四级处理流程：第一级仪表放大器放大微弱电位信号，第二级低通滤波滤除电气化铁路、高压线路带来的 50Hz 工频杂散干扰，第三级光耦 / 磁隔离实现输入测量回路与输出信号回路电气隔绝，杜绝地电位差造成数据漂移，第四级 V/I 线性转换，将电位值标准化输出 4-20mA 工业电流信号，部分数字化型号同步支持 RS485 Modbus 数字传输。

其核心作用集中于三大监测维度。第一，实时防腐效果判定，持续采集全线管道电位，当数值低于 - 0.85V 判定保护不足、存在腐蚀风险，高于 - 1.2V 判定过保护易产生氢脆损伤管材，系统自动触发远程报警；第二，远程无人化运维，长输管道跨度数百公里，传统人工测试桩巡检效率极低，电位传送器实现 24 小时不间断数据上传，运维中心精准定位电位异常管段，大幅降低人工巡查成本；第三，阴极保护系统闭环调控，传送器输出信号接入恒电位仪控制系统，根据管地电位自动调节输出电流，实现智能恒电位保护，适配土壤电阻率变化、季节干湿带来的保护工况波动。

设备典型安装点位集中在管道测试桩、场站进出站管线、储罐罐底监测点，属于有源供电设备，需稳定直流供电，运行全程持续采集数据，不存在 “导通 / 隔离” 切换工况。

二、等电位连接器核心定义、工作原理与基础作用

等电位连接器是绝缘法兰、绝缘接头配套无源防护器件，内部集成气体放电管、压敏电阻复合非线性元件，核心设计逻辑为常态高阻隔离、瞬态过压导通、电压回落自动复位，兼顾阴极保护分段隔离与雷电、感应高压防护双重需求。

正常无过电压工况下，连接器绝缘电阻可达兆欧级，阻断绝缘法兰两侧管道直流阴极保护电流，保证管道分段保护互不干扰，防止不同区段牺牲阳极、恒电位仪电流串流造成保护电位紊乱。当遭遇直击雷感应、高压线交流感应、短路故障，两端瞬时电位差超过动作阈值时，内部非线性元件微秒级快速击穿导通，形成低阻抗导电通道，瞬间拉平绝缘接头两侧管道电位，消除数千伏高压差，避免绝缘垫片、法兰密封结构被高压击穿，杜绝易燃易爆油气场站产生电火花爆炸风险。浪涌高压消失后，元件阻值自动恢复高阻状态，重新隔离直流保护电流，不影响阴极保护正常运行。

核心作用分为三层安全防护：一是保护绝缘分段构件，管道依靠绝缘法兰实现阴极保护分区，无等电位连接器时雷击高压极易击穿绝缘层，造成分段失效、杂散电流大范围扩散；二是消除跨构筑物电位差，管道与储罐、钢支架、接地网跨接安装，平衡金属构件瞬时电位，抑制静电积累；三是疏导交流杂散干扰，平行高压线路、轨道交通产生的交流感应电压可通过连接器短时泄放，降低交流腐蚀速率。该设备无需外接电源，纯无源运行，仅在瞬态高压时短时工作，常态下无电流通过。

三、二者全方位核心区别对比

1. 功能定位本质不同

电位传送器：监测计量仪表，只负责采集、传输电位数据，不改变管道电位、不导通大电流，无防护功能；

等电位连接器：电气安全防护器件，不采集、不传输任何数据，仅动态调节两点电位差，无监测功能。

2. 供电与运行模式差异

电位传送器：有源设备，持续通电 24 小时工作，全程采集实时电位；

等电位连接器：无源器件，常态静止隔离，仅雷击、过压瞬间短时导通。

3. 安装场景完全区分

电位传送器：各类测试桩、储罐监测点、中控采集柜，并联在管道与参比电极之间；

等电位连接器：绝缘法兰、绝缘接头两端跨接，管道与金属构筑物跨接位置。

4. 故障后果影响不同

电位传送器损坏：电位数据中断，无法远程监控，管道腐蚀风险无法及时预警，不直接破坏阴极保护本体；

等电位连接器失效：雷击高压击穿绝缘法兰，分段保护失效，杂散电流大面积串流，管道局部快速腐蚀，场站存在爆炸安全隐患。

四、工程配套协同应用规范

完整阴极保护系统需两类设备搭配使用，各司其职互不替代。长输管道每个监测测试桩布设电位传送器，实现全线电位数字化监控；所有绝缘法兰、进出站绝缘接头强制跨接等电位连接器，筑牢绝缘分段防护底线。运维阶段需分开检修：电位传送器定期校准测量精度、检查供电线路；等电位连接器年度检测绝缘电阻，雷击高发季后排查元件是否老化失效。

结语

电位传送器是阴极保护系统的 “眼睛”，提供防腐数据支撑；等电位连接器是管道绝缘结构的 “安全护盾”，抵御瞬时高压冲击。二者功能无重叠、不可互相替换，工程设计、施工、运维阶段需清晰区分选型标准与安装要求，才能兼顾阴极保护长效防腐与场站运行安全。
