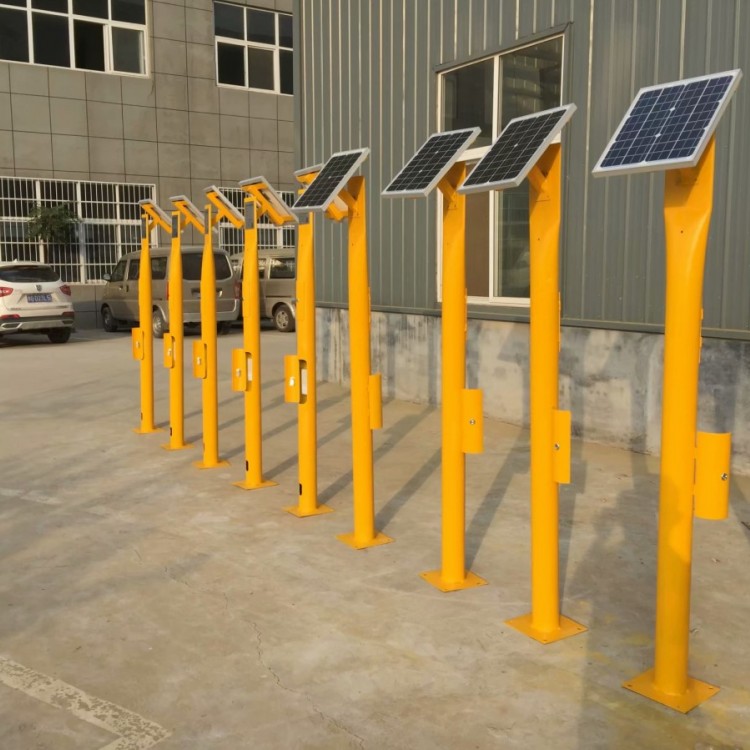

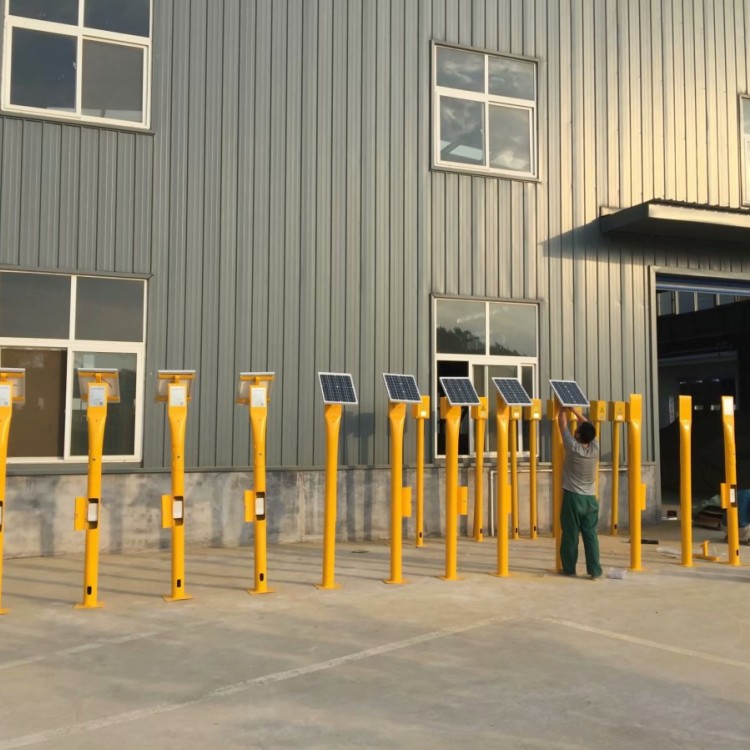

3米太阳能测试桩 燃气管道2米阴极保护电位智能测试桩

一、运维背景

外加电流阴极保护系统常年露天野外、管廊、罐区运行，智能测试桩与恒电位仪协同体系长期承受温湿度循环、土壤腐蚀、杂散电流冲击、线缆老化、雷击、干旱干裂侵蚀，运行 2~3 年后逐步出现联动失效问题：数据上传中断、调压指令无响应、电位曲线大幅偏移、恒电位仪频繁启停保护、远程报警频发。现场运维人员常出现误判：电位异常直接更换恒电位仪主板、数据跳变盲目替换整套测试桩，实则 70% 协同故障来自线路、通讯、基准匹配、电极老化问题。建立远程预判 — 现场分层校验 — 分级修复 — 复测联调的标准化诊断流程，精准区分桩体故障、恒电位仪故障、通讯线路故障、电化学基准故障，降低盲目更换设备成本，快速恢复二者协同调控能力，全文 1600 字。

二、四类典型协同失效故障现象与根源判定

1. 数据双向传输中断（通讯协同失效）

现象：测试桩供电、通讯灯正常，但云端无电位电流数据；下发调压指令后恒电位仪输出无变化，本地手动调节设备运行正常。

根源分层：第一层通讯线缆破损、端子氧化松动、屏蔽层腐蚀断裂；第二层 SIM 卡欠费、基站信号遮挡、太阳能供电电压不足导致模块休眠；第三层设备内部通讯芯片烧毁、协议参数错乱；极少数为云端服务器端口故障。简易判定：现场用笔记本直连设备通讯口，本地读取数据正常则故障在无线传输线路；本地无法读取则设备硬件或程序出错。

2. 两端电位读数系统性偏差（基准协同失衡，最高频故障）

现象：恒电位仪本机参比读数稳定，但全线测试桩统一偏高 / 偏低 30~100mV，平台依据桩体数据持续下发错误调压指令，恒电位仪被迫超负荷升压或低压输出。

根源：测试桩与恒电位仪云端电势换算系数不一致；埋地长效参比电极漂移、干涸失效；管道两处接线焊点接触电阻差异产生电势差。判定方式：携带检定合格便携式标准参比，同步比对恒电位仪本机、测试桩埋地电极、手持电极三组数值，快速定位漂移源头。

3. 调压震荡、电位曲线无规则剧烈跳变（信号干扰型协同紊乱）

现象：几分钟内电位波动超 50mV，恒电位仪反复升降功率启停，输出电流来回大幅波动，设备发热严重、损耗加快。

根源：强弱电布线隔离失效、屏蔽层破损接地异常；杂散电流大幅冲击；参比电极周边土壤干裂导通不稳；阳极地床局部老化电流分布畸变。判定：断开远程联动切换恒电位仪本地闭环，若震荡消失说明干扰来自测试桩信号回路；本地单独运行仍震荡则恒电位仪本机电路或阳极故障。

4. 局部点位数据异常，其余桩体协同正常

现象：单台测试桩读数持续漂移、归零无数据，同分区其他桩体、恒电位仪运行稳定，整体调控不受大面积影响。

根源：单支参比电极渗漏损坏、该桩信号线内部断线、桩内采集通道故障；其余协同链路完好。无需调整恒电位仪整体输出，仅单点修复即可。

三、五步递进式故障诊断实操流程

第一步：云端后台远程初判。调取 7 天历史曲线，区分全线批量异常、分区异常、单点异常；查看恒电位仪运行日志、测试桩供电电压、通讯在线状态，缩小故障范围，预判是通讯、基准还是硬件问题。

第二步：现场基础供电与外观排查。打开恒电位仪机柜、测试桩外壳，检查有无进水受潮、端子发黑氧化、浪涌保护器击穿、线缆外皮开裂；万用表测量太阳能锂电、市电输入电压，排除断电休眠问题。

第三步：通讯通路单独校验。有线场景短接通讯总线测试通断；无线场景更换备用 SIM 卡、调整天线位置；重新下发标准 Modbus 协议参数，复位设备通讯模块。

第四步：电化学电位基准比对校验。三组同步测值对比：恒电位仪本机参比、测试桩埋地参比、便携式标准参比，记录差值；差值＞10mV 判定电极漂移或接线接触问题。

第五步：硬件隔离分段测试。断开测试桩通讯线，恒电位仪切回本地闭环运行，观察电位是否稳定；断开参比信号线接入标准毫伏信号源，校验测试桩采集精度，区分桩体好坏。

四、分级修复处置工艺

通讯线路故障修复：破损线缆整根更换双芯屏蔽防腐电缆；氧化端子全部替换铜鼻子，涂抹抗氧化导电脂紧固；屏蔽接地按照单端标准重新处理；无线信号弱加装信号增益天线。

基准电位失衡修复：换算系数错乱则云端远程统一重置参数；参比电极轻度漂移补液、疏通陶瓷膜回填养护；电极严重干涸破裂直接更换，重新规范埋设膨润土保湿，养护 3 天后复测校准；管道焊点锈蚀处重新打磨焊接多层防腐包裹。

调压震荡干扰修复：强弱电线缆重新分槽隔离，增加绝缘套管；杂散电流严重区域加装排流装置；干燥电极坑补水浸润土壤；阳极老化则分批更换阳极地床焦炭填料与阳极体。

单设备硬件维修：测试桩采集板损坏可单独更换模块无需整体换桩；恒电位仪通讯、整流故障维修主板；程序错乱本地串口重新烧录匹配固件。

五、常态化预防性运维计划（减少协同失效概率）

季度远程巡检：批量核对所有桩体与恒电位仪通讯在线率、电位曲线平稳度，标记轻微漂移点位；

年度现场全面校验：全线便携式标准参比比对两端读数，紧固所有接线端子，检查线缆绝缘；

干旱季节电极坑定期补水，维持土壤离子导通稳定；

每 2 年检查接地电阻、浪涌保护器性能，雷雨季后重点排查雷击损伤；

设备固件每 1~2 年统一云端升级，保证通讯协议、调控算法全程兼容同步。

六、常见运维误区规避

禁止发现电位偏差直接手动调高恒电位仪输出掩盖数据误差，长期超负荷会造成管道氢脆、阳极快速消耗；不可盲目断开远程联动长期只使用本地单点闭环，管线远端腐蚀隐患持续累积；修复后不做联调复测直接投用，协同误差依旧存在。诊断定位、分级修复、通电联调三步必须完整执行。

七、结语

协同失效故障多源于线路、基准、通讯匹配问题，设备本体硬件损坏占比偏低。标准化分层诊断流程可以快速锁定故障根源，低成本完成修复恢复联动调控。常态化巡检校准能够提前消除微小匹配偏差，保障智能测试桩与恒电位仪长期稳定协同，减少突发停机检修时长，压低整体防腐运维成本。
