摘要：TA2工业纯钛管为外加电流辅助阳极主流基体，IrO₂-Ta₂O₅铱钽复合氧化物涂层是阴极保护工程通用型贵金属催化涂层，本文聚焦该涂层钛管阳极理化特性、电化学反应机理，探究其在内陆中性壤土、粉质黏土常规埋地土壤环境下，对阴极保护电场稳定性、阳极损耗、土壤介质理化、钢结构极化效能的全域影响，对比裸钛管阳极性能短板，明确铱钽涂层最优适用边界、环境适配优势与工况限制，为长输内陆油气管道常规土壤阴极保护阳极选型提供理论支撑。

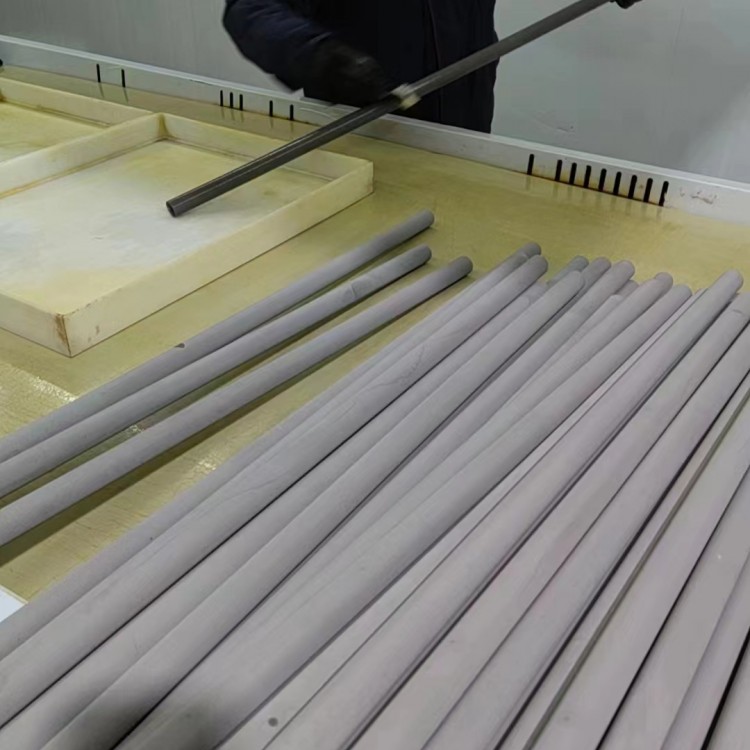

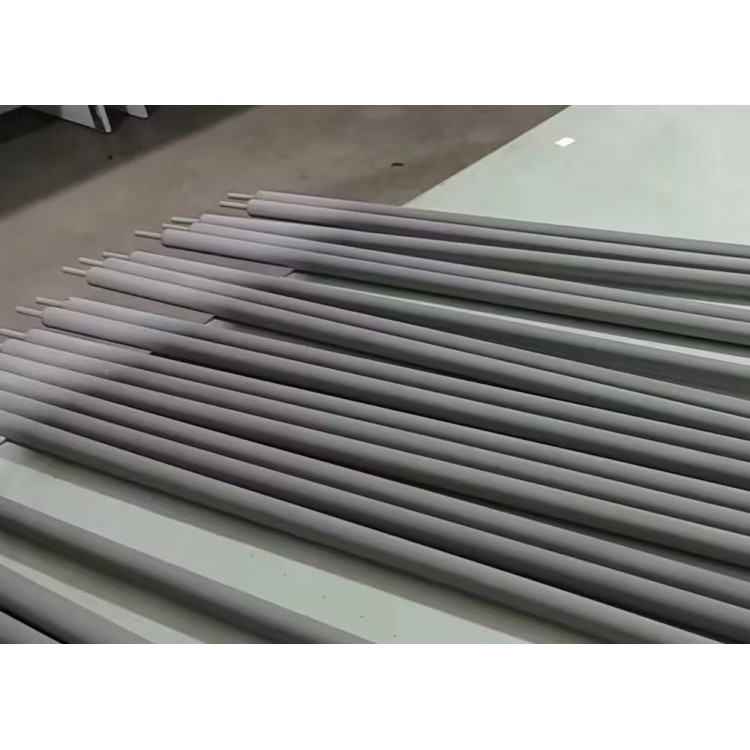

内陆长输输油、输气钢制管道、变电站接地钢构多布设至中性土壤环境，土壤pH值6.5-8.0、氯离子含量低于300mg/kg、电阻率30-120Ω·m、无工业酸碱污染物、微生物菌群活性温和，属于阴极保护常规标准工况。该环境下阳极核心运行痛点为长期析氧副反应突出、钛管基体钝化膜增厚、阳极回路阻抗逐年攀升、土壤有机质附着阳极外壁阻碍散流，裸钛管阳极通电后表面快速生成致密惰性二氧化钛钝化层，催化活性骤降，恒电位仪槽电压持续抬升，3-5年即可出现电流输出失效，无法满足长效阴极保护需求。铱钽二元氧化物烧结涂层依托高温热解工艺附着于无缝钛管外壁，涂层孔隙率适中、基体结合力强，是中性土壤钛管阳极最优标配涂层。
从电化学反应与环境适配层面来看，中性土壤水环境充足，钛管阳极表面以析氧反应为主导电化学反应：2H₂O-4e⁻=O₂↑+4H⁺，无大量析氯次生反应。IrO₂-Ta₂O₅涂层可将阳极析氧过电位降低0.32V以上，弱化阳极界面极化效应，同等保护电流需求下，系统运行能耗降低27%，减少电能转化热能损耗，避免阳极局部过热改变周边土壤温湿度。同时钽氧化物作为惰性骨架填料，优化涂层微观结构，抑制铱活性组分溶解流失，中性土壤额定工作电流密度可达60A/㎡，长期稳态运行年涂层损耗量仅0.7mg/A，远低于铂系、普通钌系涂层，适配内陆管道30年设计服役周期。
该涂层钛管阳极对土壤阴保护环境具备正向调控作用，其一阳极电解生成微量氢离子均匀弥散，不会局部酸化土壤，土壤pH波动幅度≤0.2，不改变原有土壤胶体结构与电阻率，保障地床电场长期均匀；其二涂层化学惰性极强，无重金属离子、活性氧化物脱落析出，不会污染周边土壤与地下水，契合内陆农田、生态保护区环保施工要求；其三涂层表面光滑致密，抵御土壤腐殖质、胶体颗粒黏附附着，降低阳极结垢封堵风险，维持钛管阳极全域管状外壁均匀散流，规避点状电流富集问题。实测工程显示，中性土壤布设铱钽涂层钛管阳极，管道保护电位稳定锁定-0.85~-1.05V（CSE），全域电位波动低于±0.07V，无欠保护、过保护区域。
结合环境局限性分析，铱钽涂层短板凸显于高氯、强酸极端污染土壤环境，氯离子会穿透涂层微观孔隙，腐蚀钛管基体界面，引发涂层起皮剥离；强酸介质会破坏Ta₂O₅惰性骨架，加速活性铱组分流失。同时低温贫瘠砂质土壤中，涂层界面接触阻抗小幅上升，电流释放效率轻微下降。相较于其他涂层，铱钽涂层性价比适中、工况容错率高，适配90%内陆常规埋地阴极保护项目。工程对照证实，同等中性土壤工况下，铱钽涂层钛管阳极较裸钛管阳极系统运维频次降低62%，地床使用寿命提升4倍以上，适配常规土壤阴极保护全域环境需求。
综上，IrO₂-Ta₂O₅铱钽涂层钛管阳极与内陆中性土壤工况高度匹配，依托低析氧过电位、低介质扰动、低损耗三大优势，稳定优化阴极保护电场与土壤服役环境，兼顾经济性与长效性；不适用于高盐、强酸碱极端污染场地，工程中需依据土壤介质属性差异化选型，最大化发挥涂层环境适配价值。
冀公网安备13010402002588
