一、引言

外加电流阴极保护完整电化学回路由恒电位仪、辅助阳极、大地电解质、被保护钢质管线、智能测试桩、参比电极共同构成。辅助阳极是电流释放载体，承担将直流电能导入土壤、建立极化电场的核心作用；智能测试桩是全线电场分布、阳极工况、管道极化状态的分布式感知终端。传统工程中常只关注阳极地床施工质量，忽略其与测试桩空间布局、信号监测的匹配关系，极易出现阳极电流分布失衡、局部过保护、阳极提前损耗、监测数据失真等问题。二者并非独立设备，而是电场输出与状态监测的一体协同单元，测试桩依靠阳极建立的极化场采集电位数值，阳极运行寿命与输出效率又依靠测试桩大数据反馈调控功率输出。本文从电化学回路架构拆解二者底层配合关系，厘清电场干扰、IR 降耦合、电流分配的内在规律，全文 1600 字。

二、系统电化学回路中二者独立职能定位

整套电流走向：恒电位仪正极→阳极电缆→辅助阳极→焦炭填料 / 土壤电解质→被保护管道→阴极电缆→恒电位仪负极，形成闭合直流回路。

辅助阳极核心职能：作为惰性放电电极，承受正向阳极氧化反应，源源不断向土壤释放保护电流。主流类型包含高硅铸铁阳极、MMO 钛基阳极、石墨阳极、镀铂钛阳极；浅埋水平阳极、深井垂直阳极、分布式带状阳极适配不同土壤电阻率场景。阳极本身无监测能力，无法判断自身输出电流是否均匀、有无局部短路、填料干涸接地电阻升高，只能被动接收恒电位仪输出功率，盲目大电流输出会加速阳极腐蚀消耗。

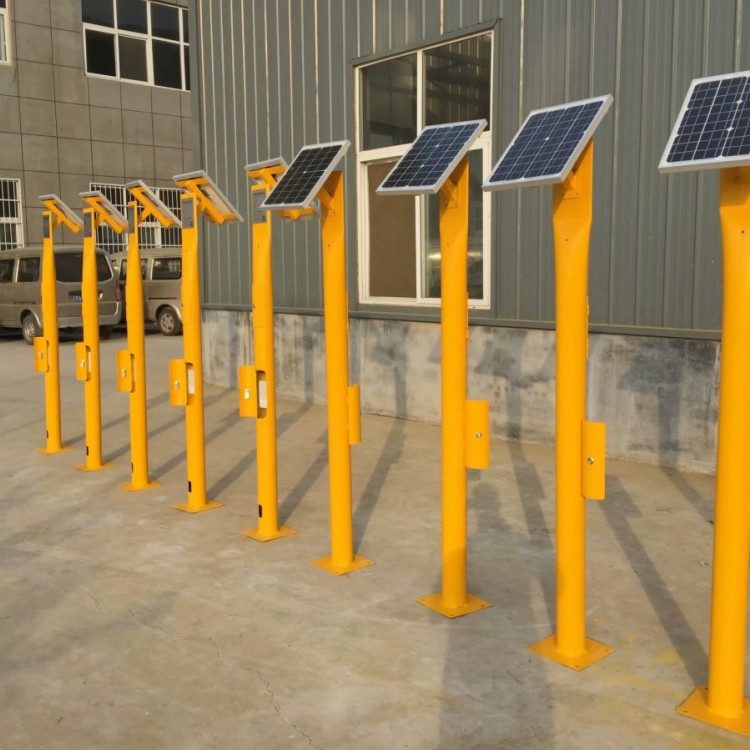

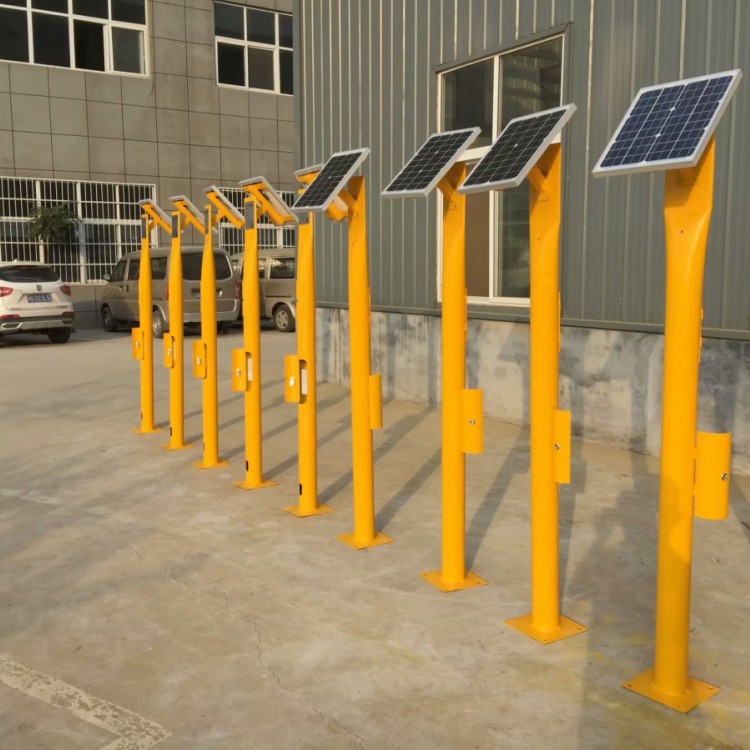

智能测试桩核心职能：搭配埋地参比电极、电流采集端子，24 小时采集管地通电 / 断电极化电位、回路保护电流、土壤接地电阻、交流杂散电压。内置 MCU 完成 IR 降补偿、数据滤波、边缘运算，上传云端形成全线电场分布图。测试桩本身不参与电流传导，仅感知阳极扩散形成的极化电位梯度，依靠电位高低判断阳极电流覆盖范围，识别阳极失效、填料老化、局部短路故障。

单独运行短板显著：无测试桩监测时，阳极仅靠通电点单点反馈调压，管线远端电场衰减、极化不足；无阳极放电回路，测试桩无极化电位可测，监测数值失去工程意义。

三、电场传导下二者信号耦合与干扰机制

1. 阳极电场对测试桩参比电极的漂移影响

辅助阳极工作时表面带强正电势，周边土壤形成正向电场梯度。若测试桩内参比电极距离阳极过近（规范安全距离≥3m），阳极正电场会叠加至参比基准电位，造成读数整体偏正，平台误判管道欠保护，指令恒电位仪提升输出，加剧阳极负荷与管线过保护风险。深井阳极地床电场扩散范围更大，周边 5m 内禁止布设测试桩测点。阳极电流密度越高，电场畸变干扰越明显，MMO 大电流阳极干扰程度远高于低电流石墨阳极。

2. IR 降数值双向耦合关联

电流从阳极穿过土壤抵达管道全程产生欧姆压降，也就是 IR 降。阳极接地电阻变大（填料板结、失水、阳极体腐蚀），回路整体 IR 降同步升高；智能测试桩采集的通电电位包含大量 IR 降虚值，必须依靠断电瞬态算法剥离压降，还原真实极化电位。同一管控区域内，多台测试桩电位差值可以直观反映阳极电流扩散均匀度：桩位电位落差超过 50mV，代表阳极电流分布失衡，近端过保护、远端欠保护。

3. 电流采集协同校验逻辑

部分多功能智能测试桩可接入阳极支路电流信号线，同步采集单组阳极输出电流。恒电位仪总输出电流等于所有阳极支路电流之和，平台通过测试桩分流数据校验阳极工况：单支路电流骤降代表阳极电缆断线、填料断路；电流异常飙升提示阳极局部短路、焦炭填料导电性能过强。多深井并联阳极系统，依靠沿线测试桩分流数据均衡分配各井输出功率，避免单井阳极超负荷快速损耗。

四、分层协同运行闭环架构

第一层放电层：辅助阳极稳定释放直流保护电流，构建全线基础极化电场；

第二层感知层：沿线智能测试桩捕捉电位、电流、接地电阻多维数据，过滤阳极电场带来的基准干扰；

第三层调控层：云端整合所有桩点数据，分析阳极覆盖范围与损耗状态，下发指令调节恒电位仪输出电压、限流参数；

第四层反馈校验层：功率调整后阳极输出改变，测试桩复测电位变化，形成持续优化闭环。

在多阳极分区保护管网中，每一处阳极地床覆盖区间至少布置 3 台均匀分布测试桩，形成三角监测网络，精准判定单座阳极的有效防护半径。

五、协同失衡典型故障电化学成因

桩阳极间距不足：参比电位正向漂移，系统持续升功率，阳极年损耗速率提升一倍，管道近端涂层鼓泡剥离；

阳极填料老化接地电阻上升：回路 IR 降增大，测试桩通电电位虚高，断电电位偏低，防腐效果不足；

阳极电缆短路：支路电流激增，局部电场集中，邻近测试桩电位大幅偏负，远端管线保护缺失；

测试桩无阳极分流采集：无法区分总电流波动来自阳极故障还是土壤电阻率季节变化，调控盲目滞后。

六、结语

辅助阳极是电场供给端，智能测试桩是电场感知校验端，二者依托土壤电解质完成电化学信号耦合。空间安全间距、分流电流采集、IR 降协同补偿是稳定配合的三大核心控制点。设计阶段同步规划阳极地床位置与测试桩布设点位，施工严控隔离距离与分流接线，运维依托桩体数据预判阳极损耗，才能实现阳极长效服役、管线全域均衡极化保护。
