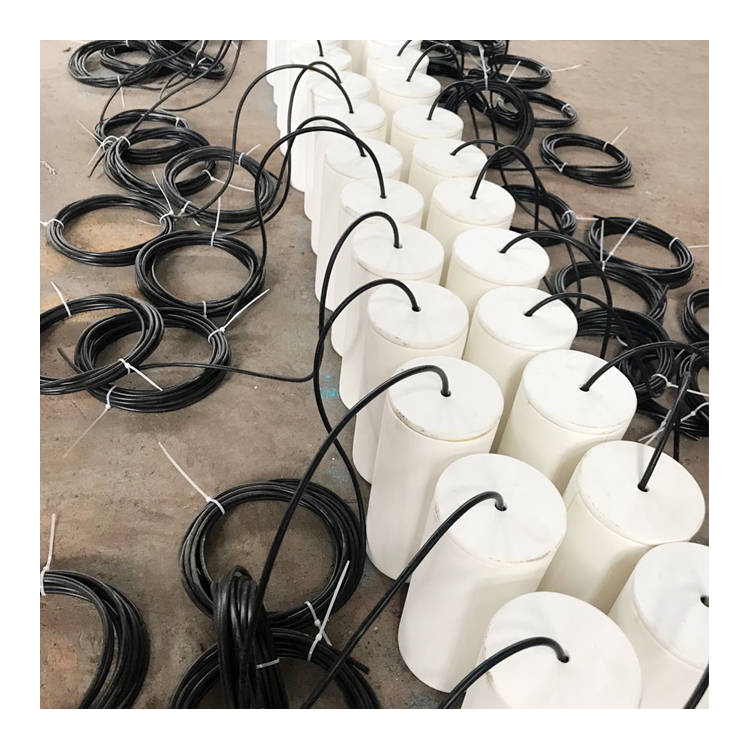

埋地型参比电极 带填料长效埋地式饱和硫酸铜参比电极CUSO4

埋地长效参比电极是阴极保护系统的核心测量基准，广泛应用于油气管道、储罐基础、地下管网及钢构设施的腐蚀监测与电位控制。其长期埋设于土壤中，不可避免地面临电化学腐蚀、土壤介质侵蚀、杂散电流干扰、干湿交替破坏及微生物腐蚀等多重威胁。研究其腐蚀机理并建立系统防护措施，是保障阴极保护系统长期稳定运行的关键。

一、埋地长效参比电极的主要腐蚀机理

1. 电化学腐蚀

长效参比电极（以硫酸铜型为主）内部存在铜 / 硫酸铜可逆电对，理论电位稳定。但在埋地环境中，土壤电解质中的氯离子、硫酸根离子及水分会通过陶瓷微孔渗透进入电极内部，造成铜芯溶解、电解液稀释或结晶堵塞，导致电位漂移、稳定性下降。

2. 土壤介质腐蚀

不同土壤的酸碱度、含盐量、含水率及电阻率差异巨大。酸性土壤（pH<5.5）会加速陶瓷壳体老化与铜棒腐蚀；高盐、高氯土壤会穿透多孔陶瓷，造成内部电解液污染；干旱地区干湿交替导致陶瓷胀缩开裂，雨水富集区则造成电解液稀释与渗漏。

3. 杂散电流腐蚀

工业区域、电气化铁路、高压输电线路附近常存在杂散电流，电流流经电极时会造成阳极溶解或阴极析氢，破坏电极结构稳定性，严重时可在短时间内导致电极失效。

4. 微生物腐蚀

土壤中硫酸盐还原菌、铁细菌等微生物会在电极表面形成生物膜，改变局部 pH 值，产生硫化请等腐蚀性物质，加速壳体与金属部件腐蚀。

二、基础防腐保护技术

1. 电极选型优化

根据土壤环境选择适配电极：普通中性土壤选用长效硫酸铜电极；高氯盐碱土选用氯化银电极；高温、强干扰环境选用高纯锌参比电极。选型正确可显著延长使用寿命。

2. 陶瓷壳体强化防腐

陶瓷外壳是电极关键屏障。采用高铝陶瓷、添加憎水剂、控制微孔均匀性，可提高抗渗透、抗老化能力。出厂前进行水压密封试验，确保无裂纹、无渗漏。

3. 内部电解液稳定化处理

硫酸铜电极采用高纯度硫酸铜晶体与去离子水配制饱和溶液，添加微量硫酸调节 pH 值至 3-4，防止水解沉淀。填包料采用膨润土与硫酸铜混合，保持湿润、稳定离子通道。

4. 外部绝缘与密封保护

电极引线采用交联聚乙烯绝缘电缆，外层加 PE 护套；电极顶部加装防水透气帽，防止雨水倒灌；接线处用环氧密封胶、热缩套管双重密封，杜绝水分与腐蚀性介质进入。

三、安装阶段防腐控制要点

1. 埋设位置选择

远离强电磁区、杂散电流源、积水区及建筑垃圾；埋深≥1 米，冻土区≥1.5 米，确保处于永久湿润层；距被保护结构 0.5-1 米，减少干扰。

2. 回填材料防腐配置

采用中性细砂 + 膨润土回填，高电阻率土壤添加专用降阻剂；酸性土壤加石灰石中和，碱性土壤添加硅灰稳定 pH；回填分层夯实，避免空隙积水。

3. 机械损伤防护

车行道下加装钢制保护套管；电极底部垫细砂缓冲层；轻拿轻放，避免冲击、摔落导致陶瓷破损。

四、日常维护与腐蚀监测

1. 定期补水与活化

干旱地区每季度补充蒸馏水，保持填料湿润；电位异常时用清水浸泡电极 24 小时重新活化。

2. 电位稳定性监测

每半年现场校核电位，与便携式标准电极比对，偏差超过 ±20mV 需排查原因；建立电位档案，跟踪长期漂移趋势。

3. 绝缘与密封检查

检查电缆外皮、接线盒、透气帽是否老化破损；测试绝缘电阻，低于 1MΩ 时需更换密封或电缆。

五、结论

埋地长效参比电极的防腐保护是一项系统性工程，涵盖材料选型、结构防护、安装控制、环境适配与日常维护。只有充分认识腐蚀机理，从源头优化设计、严格施工管理、强化运维监测，才能有效延缓电极老化腐蚀，保证阴极保护系统长期稳定、精准可靠运行，为地下金属设施的安全服役提供坚实保障。
