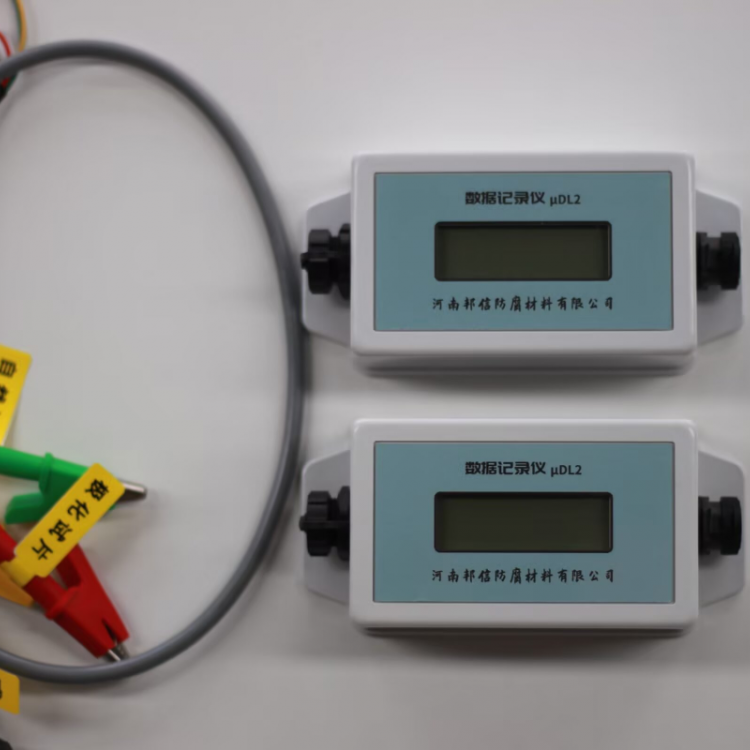

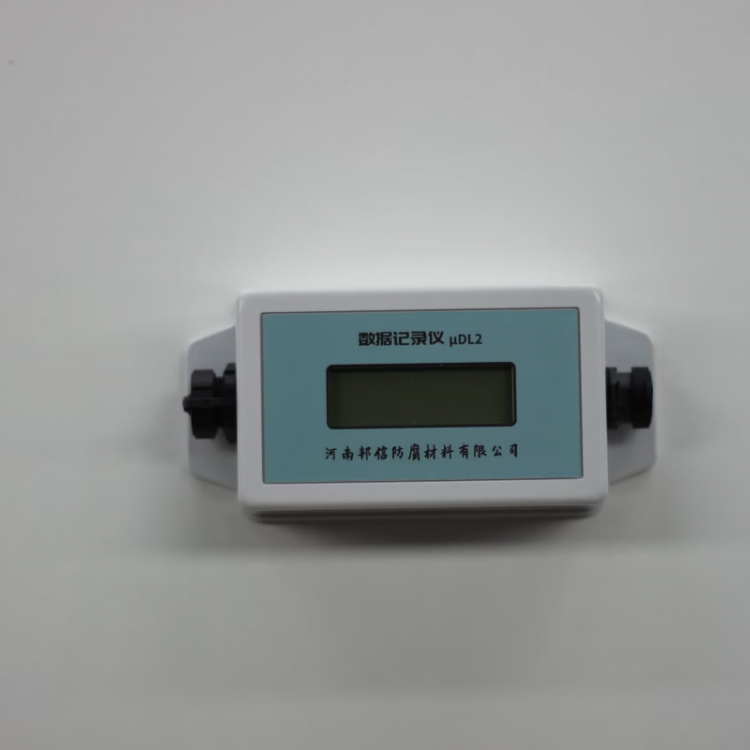

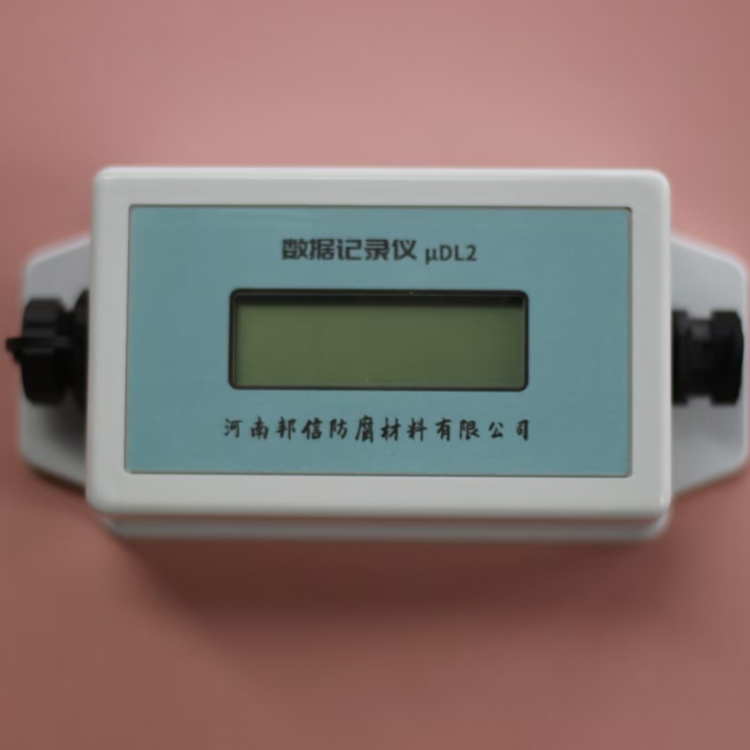

供应UDL2阴极保护数据记录仪 电位采集检测 检测数据记录仪

阴极保护系统的有效性，不仅取决于设计与施工质量，更依赖于投用后的精准调试、稳定运维与及时维护。传统阴极保护调试依靠人工间断测量、经验判断，存在数据误差大、调试周期长、局部问题难发现、运维管控粗放等痛点，易导致系统欠保护、过保护或运行异常。UDL2 数据记录仪凭借高精度测量、连续监测、多参数采集、本地分析等核心功能，成为阴极保护系统调试校准、状态监测、故障诊断、运维优化的核心工具，全面提升系统调试精准度与运维管理水平。本文聚焦调试与运维两大核心场景，深度解析 UDL2 的功能作用与实操应用。

阴极保护系统投用后，精准调试与参数校准是确保保护效果达标的关键环节，也是 UDL2 发挥核心价值的首要场景。无论是外加电流阴极保护（ICCP）还是牺牲阳极阴极保护（SACP）系统，调试的核心目标是将被保护结构电位控制在有效保护区间，同时避免过保护引发氢脆风险、欠保护导致腐蚀加剧。传统调试采用人工逐点测量，单次测量仅能获取瞬时数据，无法反映系统动态变化，且受 IR 降干扰数据失真，调试周期长达数周，难以实现精准优化。

UDL2 在系统调试中具备不可替代的优势：首先，瞬时断电电位测量功能可精准获取无 IR 降干扰的真实极化电位，解决调试核心数据误差问题。调试时将 UDL2 连接至管道测试桩与极化试片，设定高频采样（1-10 秒 / 次），连续监测通电电位与断电电位动态变化。在外加电流系统调试中，通过逐步调整整流器输出电流，同步观察 UDL2 实时电位数据，当断电电位稳定处于 - 0.85V~-1.15V（vs CSE）有效区间，且无明显过保护迹象（电位低于 - 1.2V）时，即可确定最佳输出电流。某长输成品油管道外加电流系统应用中，传统两线法测量电位为 - 0.95V，判定保护达标，但 UDL2 测得真实断电电位仅为 - 0.78V，存在欠保护风险；经调整电流后，断电电位升至 - 1.05V，确保保护达标，避免了潜在腐蚀隐患。

其次，双通道同步监测功能可同时监控结构电位与试片状态，实现系统与局部双重校准。阴极保护系统中，管道主体电位达标不代表局部区域（如弯头、三通、焊缝、涂层破损点）保护均匀，极化试片作为与管道同材质的腐蚀监测元件，可精准反映局部保护效果。UDL2 双通道可同时采集管道电位与试片电位 / 电流，对比分析两者数据一致性：若两者电位同步、均处于保护区间，说明保护均匀；若试片电位偏正、电流偏小，表明局部保护不足；若试片电位过负、电流过大，提示局部过保护。调试阶段通过这种双重校准，可精准定位保护不均区域，指导调整阳极位置、增加辅助阳极或优化电流分布，实现全域均匀保护。

第三，连续数据记录功能大幅缩短调试周期、提升调试效率。传统人工调试需反复现场测量、记录、分析，耗时耗力；UDL2 可 24 小时无人值守连续监测，自动记录所有电位、电流变化数据，调试人员无需驻场，待系统稳定后导出数据即可全面分析。同时可捕捉系统投用初期的极化过程，记录从自然电位至稳定保护电位的完整极化曲线，为评估系统极化效果、判断涂层完整性提供依据。对于大型储罐群、长距离管道等复杂系统，可多台 UDL2 同步布设，全域同步监测，一次性完成全系统调试，周期从传统数周缩短至 3-5 天，效率提升 80% 以上。

在阴极保护系统日常运维与状态监测中，UDL2 是实时把控系统健康状态、及时发现隐患的 "智能哨兵"。阴极保护系统长期运行中，会面临涂层老化破损、牺牲阳极消耗、土壤环境变化、杂散电流干扰、设备故障等多种问题，这些问题初期表现为电位、电流的微小波动，人工巡检难以察觉，待发现时往往已引发腐蚀缺陷。UDL2 的连续监测与高精度采集能力，可实时捕捉这些细微变化，实现隐患早发现、早处理。

核心运行参数实时监控是 UDL2 的基础运维功能。针对外加电流系统，UDL2 持续监测管道保护电位、阳极输出电流、整流器工作状态，当电位突然正向偏移（保护效果下降）、电流异常增大（涂层破损）或电流骤降（阳极失效、线路故障）时，可通过本地显示屏或远程平台及时预警。针对牺牲阳极系统，监测阳极开路电位、输出电流与试片腐蚀电流，判断阳极活性与消耗状态：当阳极电流持续衰减、试片电流升高，说明阳极逐步失效，需提前安排更换。某油田集输管道牺牲阳极系统运维中，UDL2 监测发现阳极输出电流从初始 20mA 逐步降至 5mA，试片腐蚀电流升至 0.8mA，及时预警阳极失效，提前更换后避免了管道腐蚀加剧。

杂散电流干扰动态监测是 UDL2 在复杂环境运维中的关键作用。城市区域、工业区、交通干线周边管道，杂散电流干扰具有随机性、波动性特点，人工巡检无法捕捉瞬时干扰峰值。UDL2 高频采样（每秒 1 次）与 FFT 频谱分析功能，可连续记录交直流杂散电流的动态变化，精准识别干扰来源（地铁、高铁、高压线）、干扰时段与强度。运维人员通过分析数据，掌握干扰规律，针对性采取排流、绝缘隔离、强化涂层等措施，并通过 UDL2 验证治理效果。某城市燃气管网运维中，UDL2 监测发现每日 7-9 点、17-19 点地铁运行时段，管道电位剧烈波动、交流电压升至 15V，判定为地铁杂散电流干扰；实施极性排流改造后，通过 UDL2 验证交流电压降至 3V 以下，排流效果达标。

故障精准诊断与定位是 UDL2 在运维中的核心价值。阴极保护系统故障类型多样、原因复杂，传统诊断依靠经验推测，难以精准定位。UDL2 通过完整的历史数据与多参数关联分析，可快速锁定故障根源：①电位突然正向偏移、电流增大：大概率为涂层破损、绝缘接头失效，结合沿线 UDL2 数据对比，可定位破损区域；②电位与电流同步骤降：多为整流器故障、阳极电缆断开、牺牲阳极完全消耗；③电位剧烈波动、无规律变化：判定为杂散电流干扰或电磁干扰；④试片电流持续偏高、电位偏正：说明局部保护不足，存在腐蚀风险。某长输天燃气管道运维中，UDL2 监测到某管段电位从 - 1.05V 骤降至 - 0.72V，电流增大 3 倍，诊断为涂层大面积破损；通过沿线多台 UDL2 数据对比，精准定位破损区间，指导开挖修复，避免了泄漏事故。

运维优化与成本管控是 UDL2 的高阶功能作用。基于长期监测数据，可系统分析阴极保护运行规律，优化运维策略：①季节性优化：夏季土壤湿度高、电阻率低，保护电流需求增大，冬季则相反，通过 UDL2 数据调整外加电流输出，减少能耗，某油田通过此优化年电费降低 15%；②分区运维：长距离管道不同区段腐蚀环境差异大，根据 UDL2 数据实行差异化运维，高腐蚀区加密监测、缩短维护周期，低腐蚀区延长维护周期；③精准维护：根据牺牲阳极电流衰减数据，精准预判更换周期，避免提前更换造成浪费或逾期更换导致保护失效，某海洋平台通过 UDL2 数据将阳极更换周期从 8 年延长至 10 年，节约成本 40%；④合规性管理：自动生成符合标准的监测报告，满足监管与审计要求，避免合规风险。

UDL2 数据记录仪在阴极保护调试与运维中的应用，彻底改变传统粗放模式，实现 "精准调试、智能监测、快速诊断、科学运维" 的全流程优化。它以可靠数据为核心，为阴极保护系统高效、稳定、长效运行提供坚实支撑，是现代防腐运维不可或缺的核心设备。
