FM020和利时通讯模块

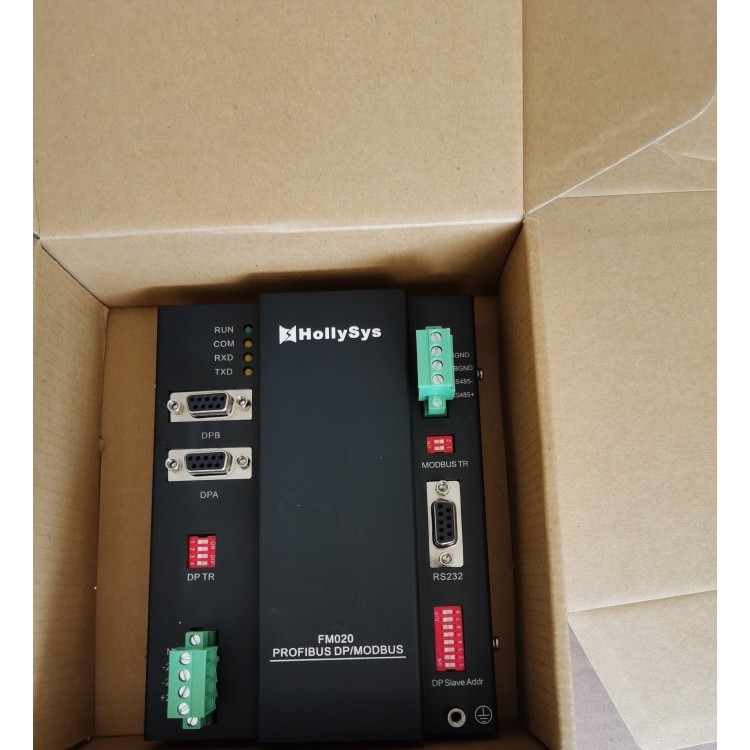

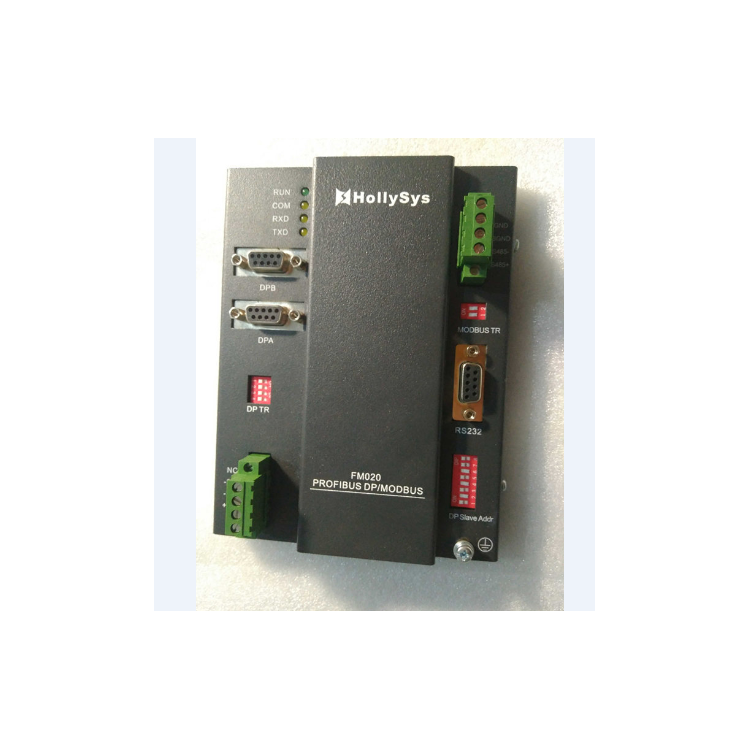

一、核心定位 FM020 是和利时（HollySys）HOLLiAS MACS-FM 系列的协议转换通讯模块，实现 Profibus‑DP（从站）↔ Modbus（主 / 从） 的数据互通，用于将第三方 Modbus 设备（RTU/ASCII）接入 MACS‑F 系统，是现场总线互联的标准网关。

二、核心参数速览 表格     参数项 规格值 说明   型号 FM020（含版本 A01/A02） 物料编码：3020200121/3020200168  核心功能 Profibus‑DP ↔ Modbus 协议转换 DP 侧仅做从站；Modbus 侧可主可从  Profibus‑DP 双网冗余接口（DPA/DPB，DB9） 单总线只需接 DPA 或 DPB 任一网  Modbus 接口 RS485（凤凰端子）/RS232（DB9，二选一） 速率最高 115.2 kbps，支持 RTU/ASCII  供电 24 V DC（±10%） 端子：+24V、-24V、NC  数据容量 输入 / 输出各≤1000 Byte；合计≤1200 Byte Modbus 主站最大从站数≤22；从站≤26  工作温度 0℃～45℃ 柜内安装，IP40  安装 35 mm DIN 导轨或平面安装 与 FM 系列机架 / 基座兼容  终端匹配 DP TR、Modbus TR 拨码开关 总线末端 ON，中间 OFF  站地址 8 位拨码（DP Slave adds） Profibus‑DP 从站地址 1～125

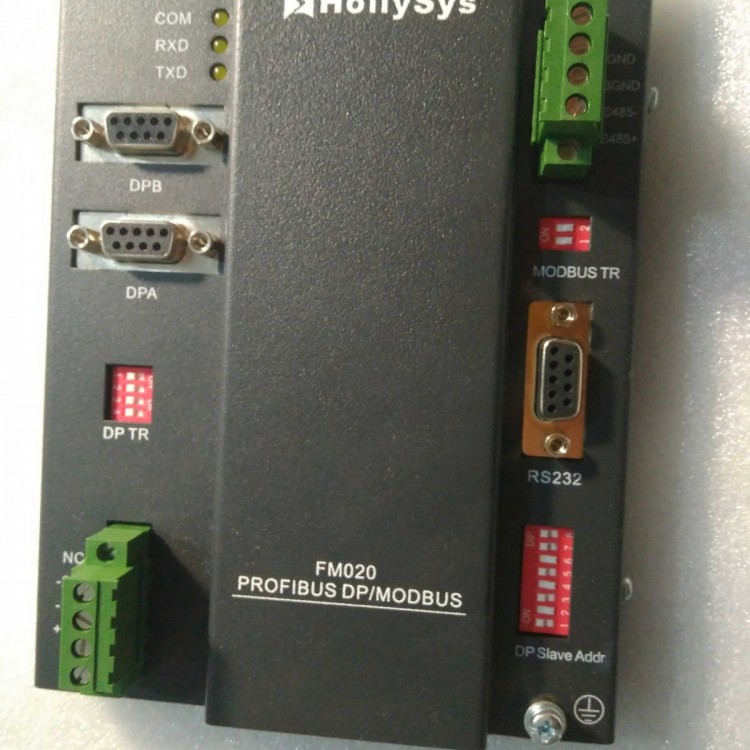

三、关键功能与结构 1. 协议转换：在 RAM 中建立映射区，完成 DP 与 Modbus 的数据交换与地址映射。 2. Modbus 主站：最多连接 22 个从站，轮询采集 / 控制，支持功能码 01/02/03/04/05/06/0F/10。 3. Modbus 从站：被 MACS‑F 主控访问，透明转发本地 IO 数据。 4. 冗余切换：双 FM020 冗余配置（DP 地址不同、参数一致），上位机通过 Control/Status 字实现主备切换。 5. 状态指示：RUN（绿）、COM（黄）、TXD（黄）、RXD（黄），快速诊断通讯状态。
