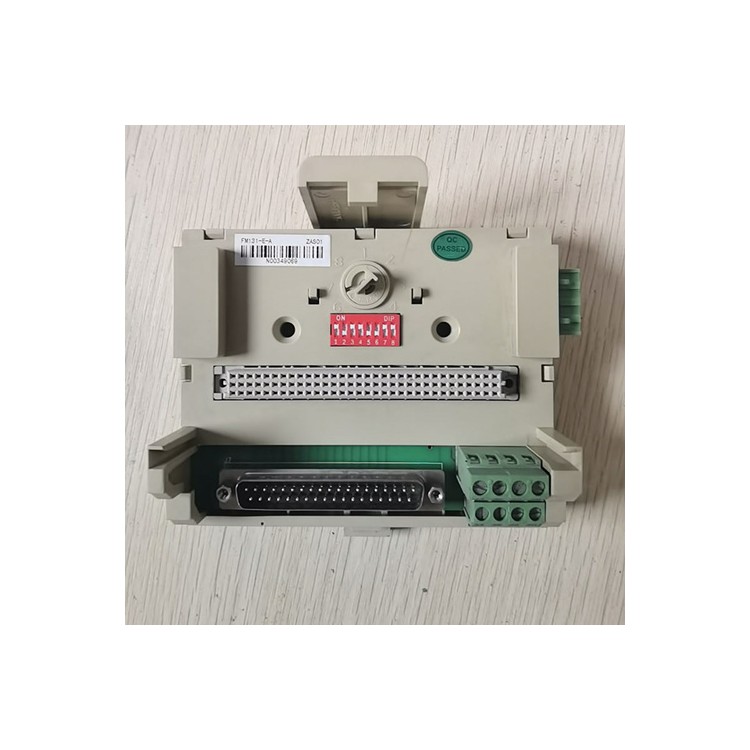

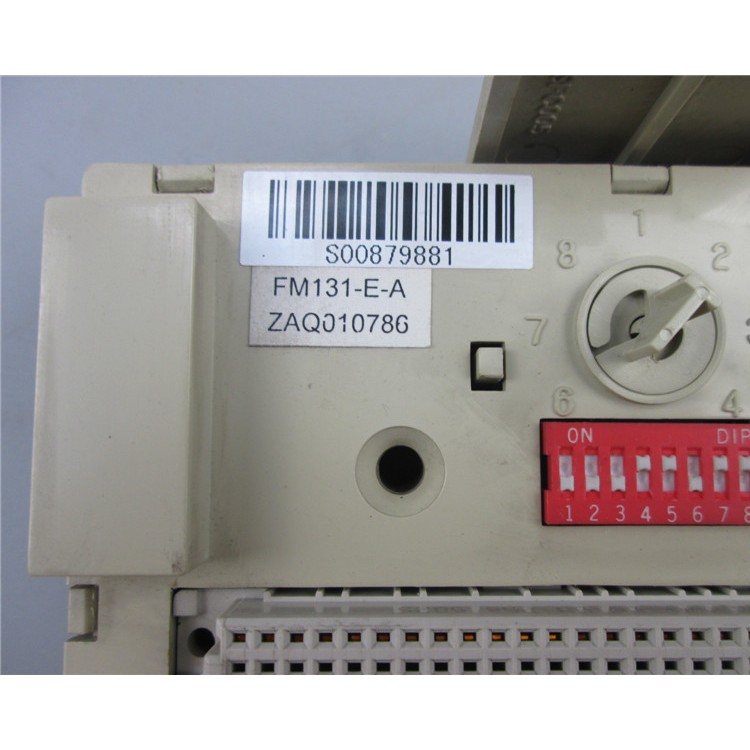

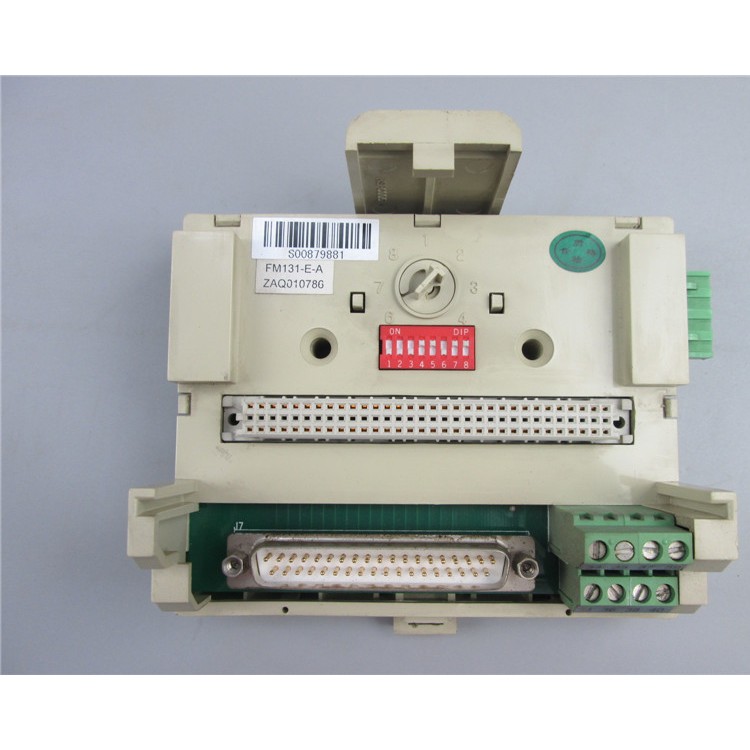

FM131-E-A和利时底座模块

一、核心定位 FM131-E-A 是和利时（HollySys）MACS-FM 系列 DCS的37 芯 D 型连接器外接端子基座（端子模块），非控制器、非 I/O 功能模块，仅用于功能 I/O 模块（如 FM148、FM151、FM152 等）与现场信号电缆的转接、接线、站地址设置、总线终端匹配，是 FM 系列远程 I/O 机架的标准配套基座。

二、基础规格 • 型号：FM131-E-A（E=D 型 37 芯接口；A = 外接端子版） • 品牌：和利时（HollySys） • 系列：MACS-FM 分布式 I/O 系统 • 类型：端子转接基座（base/Terminal Module） • 接口：37 芯 D 型公头（连接功能模块）+ 接线端子排（接现场电缆） • 核心配置：8 位站地址拨码开关、Profibus-DP 终端电阻开关、防混销、电源 / 总线接线端子 • 供电：24V DC（系统总线供电） • 安装：标准 DIN 导轨、FM 系列 I/O 机架 • 工作温度：0℃~45℃；存储：-15℃~65℃ • 防护：IP40（柜内安装） • 尺寸：约 114×63×101mm

三、核心功能与结构 1. 信号转接：37 芯 D 型接口与功能 I/O 模块（AI/AO/DI/DO）对接，端子排引出所有通道信号、电源、Profibus 总线（C+/C-），实现现场电缆可靠接线 2. 站地址设置：8 位二进制拨码开关，设置 Profibus-DP 从站地址（1~125），多模块级联时区分节点 3. 总线终端匹配：内置终端电阻开关，总线末端模块需拨至 ON，中间节点拨至 OFF，保证 Profibus-DP 通信稳定 4. 防混装：专用防混销，仅适配 FM 系列对应功能模块，避免插错 5. 电源 / 总线接入：提供 + 24V、GND、Profibus C+/C - 专用接线端子，统一供电与通信接入  四、关键接口与端子定义（核心） 1. 37 芯 D 型接口（接功能模块） • 传输：I/O 通道信号、24V 电源、Profibus-DP（C+/C-）、模块状态信号  2. 端子排（现场接线）
