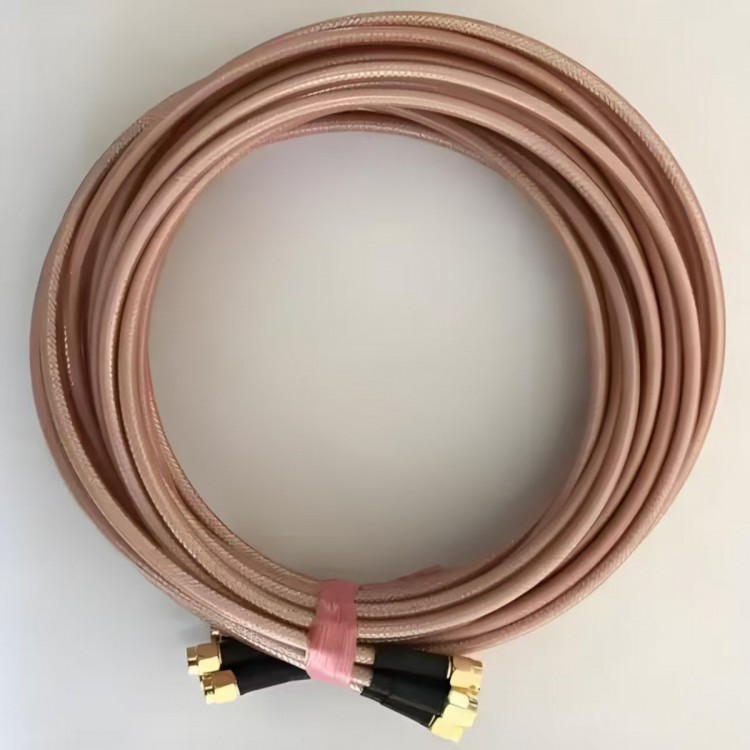

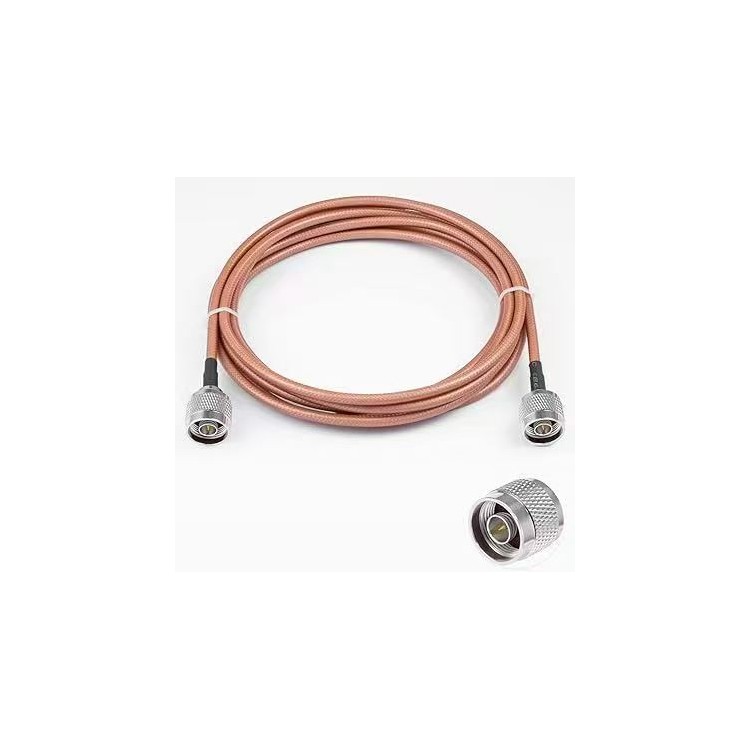

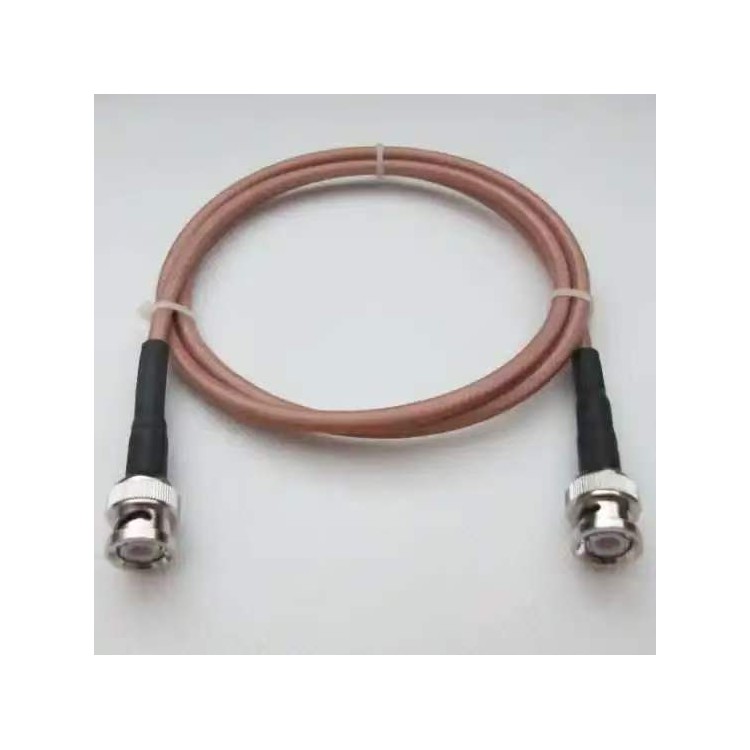

双屏蔽射频同轴线

双屏蔽射频同轴线是在标准同轴结构基础上，采用两层独立屏蔽层（铝箔 + 铜网 / 双层铜网）的高频线缆，核心优势是抗干扰极强、信号泄露少、屏蔽效率高（通常≥85dB），适合强电磁环境、精密射频、高频测试、 / 航空等场景。

一、标准结构（从内到外）

1. 内导体

• 材料：镀银铜 / 裸铜 / 铜包钢（高频低损耗）

• 结构：单根实芯或多股绞合（更柔软）

2. 绝缘介质

• 常用：PTFE（铁氟龙）、PE、发泡 PE

• 作用：支撑内导体、控制阻抗、降低衰减

3. 第一层屏蔽（内屏蔽）

• 铝箔（铝塑复合带） 覆盖高，或镀锡铜 / 镀银铜编织网

• 作用：屏蔽低频干扰、防止信号向外辐射

4. 第二层屏蔽（外屏蔽）

• 高覆盖率镀锡铜 / 镀银铜编织网（覆盖率≥85%～95%）

• 作用：屏蔽高频干扰、增强机械强度、双重防护

5. 外护套

• 材料：FEP、PFA、PVC、PUR

• 耐温：-55℃～200℃/260℃（PTFE/FEP 型）

二、核心电气参数（典型值）

• 特性阻抗：50Ω（射频 / 通信主流）、75Ω（视频 / 广电）

• 工作频率：DC～3GHz/6GHz/12GHz（依型号）

• 屏蔽效能：70～90dB（远优于单屏蔽 40～60dB）

• 衰减（典型）：

• RG142 (50Ω)：@1GHz ≈ 0.6 dB/m

• RG178 (50Ω 细缆)：@1GHz ≈ 1.2 dB/m

• 额定电压：300V～600V

• 传播速度：69%～76% 光速（PTFE 介质）

• 阻燃：UL94 V-0、FAA、

三、常用双屏蔽型号（50Ω 射频类）

• RG142（高频 / 高温）

• 内导体：镀银铜包钢

• 介质：PTFE

• 屏蔽：双层镀银铜编织（95%+95%）

• 护套：FEP

• 温度：-55℃～200℃

• 外径：约5.0 mm



• RG178（超细柔性）

• 内导体：30AWG 7 股镀银铜

• 介质：PTFE

• 屏蔽：双层镀银铜编织

• 护套：FEP

• 外径：仅2.1 mm

• 适用：高密度、高柔、高频设备内部



• RG225（大功率 / 低损耗）

• 阻抗：50Ω

• 屏蔽：双层屏蔽

• 介质 / 护套：PTFE

• 频率：10 GHz

• 功率：@1GHz ≈ 1.7kW

• SYV 75-5-5（75Ω 双屏蔽视频）

• 阻抗：75Ω

• 屏蔽：铝箔 + 镀锡铜编织（95%）

• 用途：安防、高清视频、强干扰工业环境

四、主要优点

• 抗干扰极强：两层屏蔽，EMI/RFI 抑制远优于单屏蔽

• 信号保密好：辐射极低，适合、测试、医疗

• 高频性能稳：PTFE 介质，DC～12GHz 低损耗、低驻波

• 耐高低温、耐油耐化学（PTFE/FEP 型）

• 机械强度高：双层屏蔽抗弯折、抗拉

五、典型应用

• 射频通信、基站、雷达、GPS / 北斗

• 高频仪器、示波器、信号源、矢量网络分析仪

• 航空航天、机载设备

• 工业自动化、变频器、伺服系统、强干扰现场

• 医疗设备、核磁共振、精密测试

六、选型要点

1. 阻抗必须匹配：射频选 50Ω，视频 / 广电选 75Ω

2. 频率与衰减：高频 / 长线优先选低损耗型号（RG142、RG225）

3. 屏蔽结构：

• 强干扰：铝箔 + 高密编织（95%）

• 超高频：双层镀银铜编织

4. 温度环境：高温选 PTFE/FEP 护套

5. 尺寸与柔性：内部布线选RG178 等超细型
