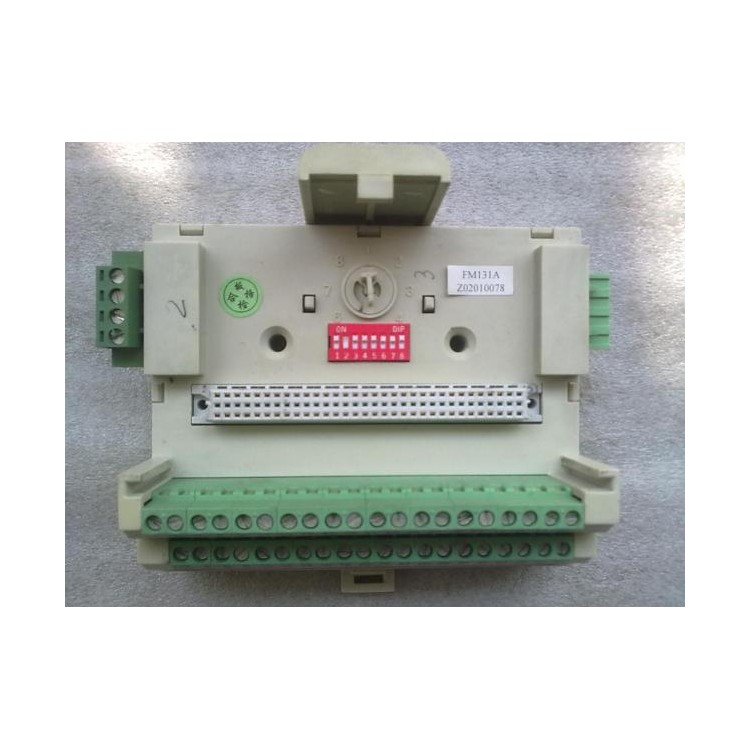

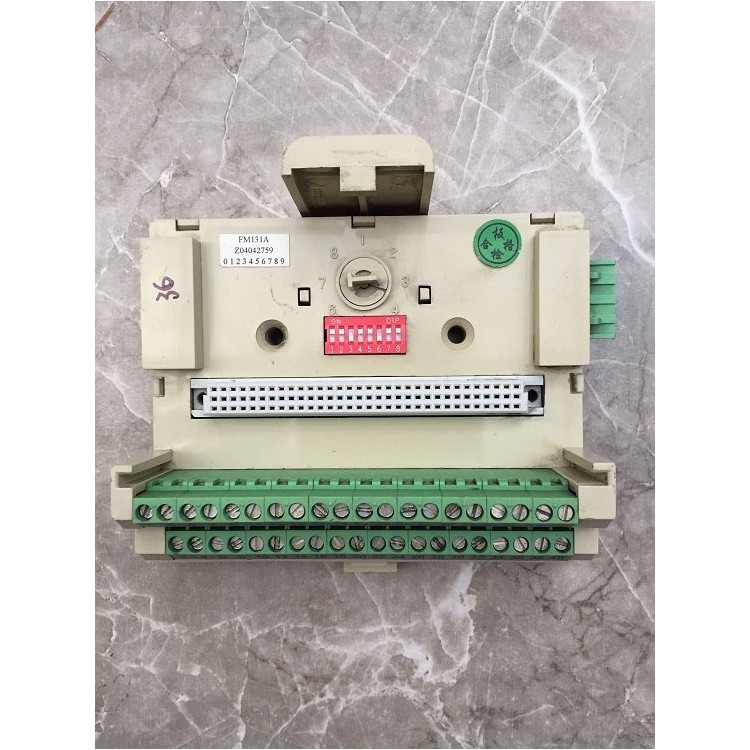

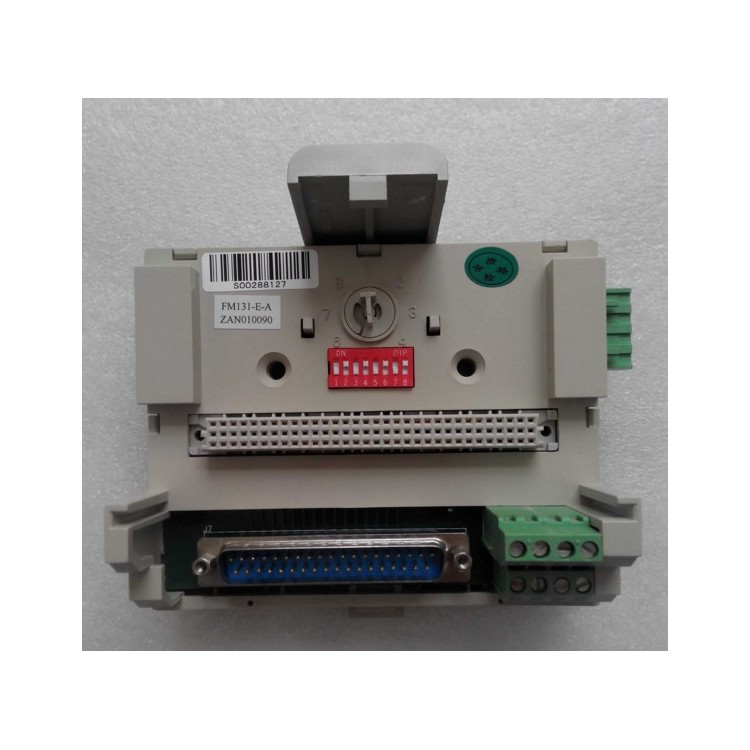

FM131A和利时底座模块

核心功能

1. 信号转接与供电：现场信号→端子→64 针→I/O 模块；提供 24VDC 模块供电、通道分组电源跳线（G22/G23 等）

2. DP 通信与终端：DP A/B 差分接口，内置 120Ω 终端电阻（S1 拨码：ON = 启用，仅总线首尾段启用）

3. 地址设置：8 位拨码（1~8 位，ON=0、OFF=1，二进制），设置 DP 从站地址（1~125）

4. 防混销：3 位定位销，匹配 I/O 模块防混孔，严禁混装不同类型模块

5. 热插拔：支持带电插拔 I/O 模块，不中断系统运行

1）S1：终端电阻（120Ω）

• ON = 启用（总线首尾段必须开）

• OFF = 禁用（中间网段必须关）

2）S2~S8：DP 从站地址（8 位二进制，S2=bit1、S8=bit7）

• 规则：ON=0，OFF=1；地址 = bit1×1 + bit2×2 + bit3×4 + bit4×8 + bit5×16 + bit6×32 + bit7×64

• 示例：地址 = 5 → S2 (1)=OFF、S3 (2)=OFF、S4 (4)=ON、S5~S8=ON → 二进制 0000101

• 地址范围：1~125（0 为主站、126~127 保留）
