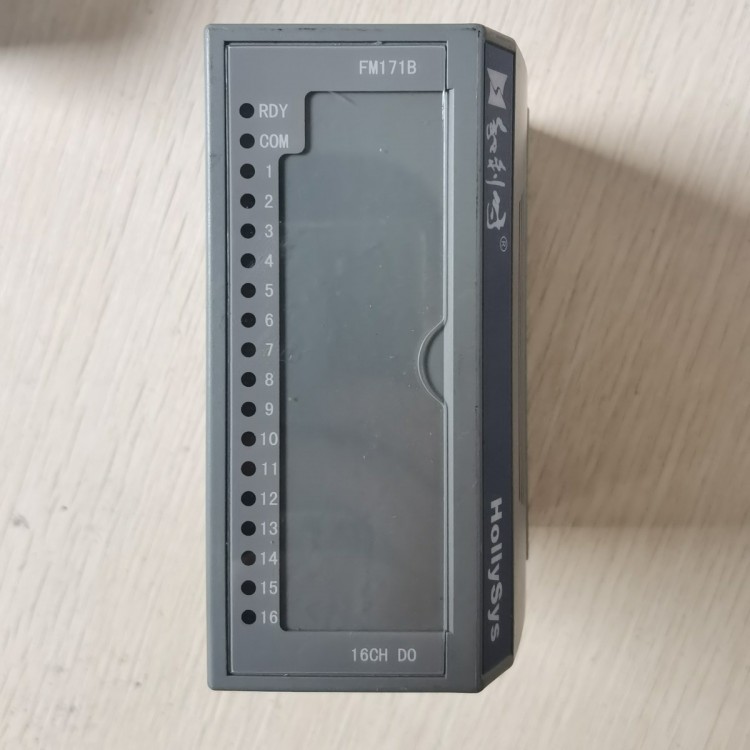

FM171B和利时输出模块

关键功能与特性 1. 智能总线 DO模块本地处理输出与诊断，仅上传状态 / 故障至 DP 主站，减轻主站负荷。 2. 热插拔与可靠性带电更换不影响系统运行；内置看门狗，异常自动复位；上电 / 复位无误输出。 3. 诊断与保护通道开路 / 短路、模块故障、通信异常等可检测并上传报警；需外部为感性负载提供续流回路。 4. 灵活组网与 FM131‑C/D/131A 等底座及 FM138‑ACC 继电器板配合，支持单端 / 双端输出与扩展。    三、接线与底座要点 1. 底座与配套底座：FM131‑C / FM131‑D / FM131A；继电器板：FM138‑ACC（可选）。 2.  电源与接线 ◦ 模块供电：24VDC（VCC/GND），独立供电，避免与 I/O 共源。 ◦ 输出接线：NPN 集电极开路，负载正极接电源，负极接模块输出端；感性负载并联续流二极管 / TVS。 通信：DP A/B 差分线，屏蔽层单端机柜接地；总线末端启用 120Ω 终端电阻。
