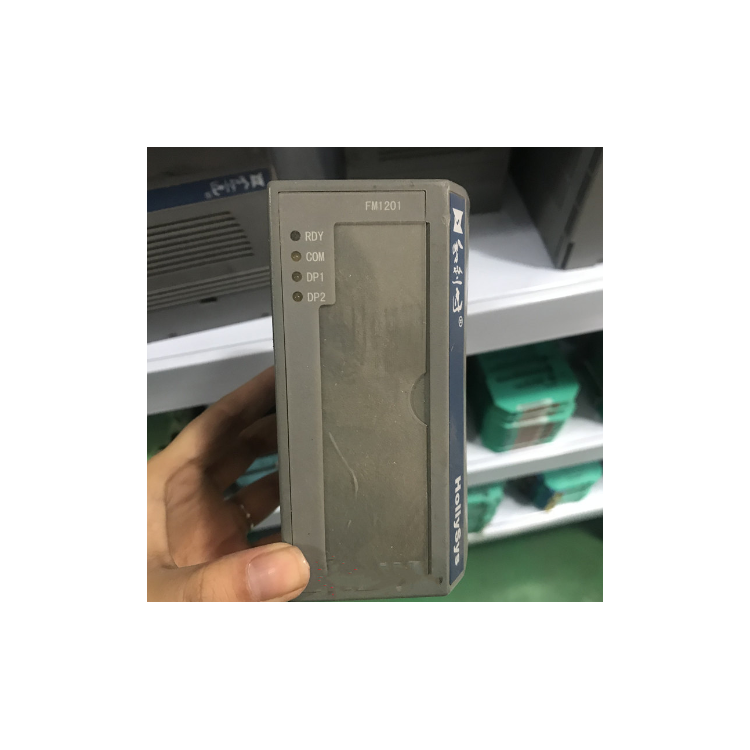

核心功能与特性 1. 双向中继与网段隔离两个 DP 口独立隔离,可做主站→从站、从站→主站、网段分支;任一网段短路 / 故障,不中断另一网段通信,提升系统可靠性。 2. 速率自适应与终端匹配支持自动检测 DP 速率,也可手动固定;内置终端电阻,拨码即可启用,无需外接电阻,适配总线末端 / 分支。 3. 冗余与分支组网支持双中继冗余(两路互为备用)、树形 / 星形分支组网,满足大型现场(多机柜、长距离)布线需求。 4. 诊断与状态监控面板 LED 实时显示电源、通信、故障;支持断线、速率不匹配、隔离故障诊断,上传至 MACS 系统报警。 四、底座 FM1303 与接线要点 底座 FM1303(专用) • 端子:DP A1/B1、DP A2/B2、24VDC 电源(V+/GND)、屏蔽接地、拨码开关(终端电阻、速率、地址) • 拨码设置: ◦ S1:启用 / 禁用 A 口终端电阻(ON = 启用) ◦ S2:启用 / 禁用 B 口终端电阻(ON = 启用)
