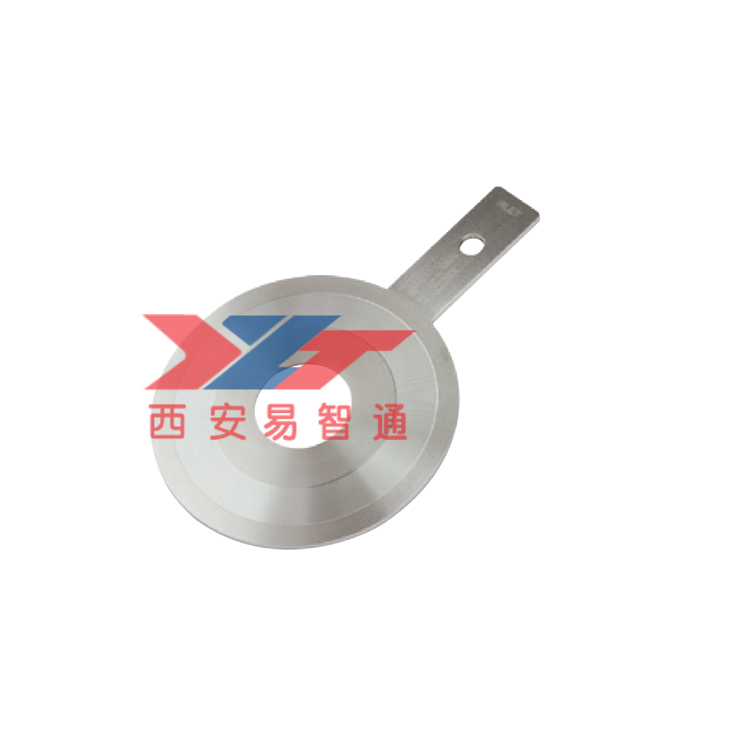

VT400限流孔板-带密封水线

限流孔板带密封水线（即法兰密封面加工水线或锯齿形同心圆水线）主要是为了确保在高压力、高温或介质危险性高的工况下实现可靠的密封，防止流体泄漏。
在石油、化工、电力等行业，限流孔板的设计和制造需严格遵循相关标准，如 HG/T 20570（管路限流孔板的设置） 和 GB/T 2624（流量测量节流装置）。这些标准规定了在特定压力等级和介质条件下，法兰密封面必须带有水线，以确保连接的安全性和合规性。

限流孔板带密封水线的作用
1.增加密封比压，确保密封严密：水线是法兰密封面上加工出的细密沟槽。当用螺栓将孔板与管道法兰紧固时，垫片（如金属缠绕垫）会被压入这些沟槽中，形成多道密封防线，从而产生更高的密封比压。这对于防止高压流体（尤其是气体或蒸汽）泄漏至关重要。
3.防止汽蚀和闪蒸造成的泄漏：在限流孔板降压过程中，极易产生汽蚀或闪蒸现象。汽蚀是指流体在高压差下，在缩流断面处压力骤降至饱和蒸气压以下时，会形成气泡，随后在压力恢复时气泡瞬间溃灭，产生极大的冲击力。这种冲击力会对密封面造成严重损坏。牢固的密封面配合水线产生的强大压紧力，可以有效抵抗这种冲击，防止因密封面被冲蚀而导致的泄漏。
3.延长设备寿命，抵抗冲刷磨损：高压流体通过孔板时，流速高（极限情况下可达到音速），对孔板本体和密封面具有很强的冲刷作用。带有水线的硬化密封面能够更好地抵抗这种高速流体的长期冲蚀，保证密封结构不被破坏。
4.提高安装可靠性：水线在一定程度上增加了法兰接触面的摩擦力，有助于在螺栓紧固后防止孔板因振动或热胀冷缩而发生移位，确保孔板与管道始终同心，从而保证限流精度。

国标的密封水线和美标的密封水线的对比
美标的密封水线
1.美标水线是ASME B16.5标准中的一项强制性技术指标。它不是一个独立的加工步骤，而是在加工法兰密封面时，通过严格控制刀具和走刀自然形成的“同心圆或螺旋锯齿面”。
2.其原理在于精确控制粗糙度和纹理。要求表面粗糙度在 Ra 3.2 - 6.3 μm，纹理密度为 45-55 条/英寸，纹理深度仅约 0.05mm。
3.普适性：这种精确控制的微观纹理是法兰密封面的标准状态，可以与非金属、缠绕垫、金属垫等多种垫片配合使用，并非为特定垫片设计的特殊结构。

国标的密封水线
针对软垫片的“可选沟槽”，国标体系下的“密封水线”通常指的是一个可选功能。当标准法兰密封面（代号RF）需要额外加工水线时，会在代号后加“(A)”，即 RF(A)。

适用条件严格：根据 HG/T 20592 等标准，只有当法兰压力等级较低（PN ≤ 4.0MPa 或 Class ≤ 300），且选用非金属平垫片、聚四氟,乙烯包覆垫等软质垫片时，才被允许加工此水线。



密封水线的应用和选择建议
1.若采用美标或更注重标准统一性：其密封面处理已完全标准化。无需额外指定“水线”，只需按ASME B16.5要求采购即可，适用于绝大多数垫片类型。
2.若采用国标且计划使用软垫片：如非金属垫片，为增强密封效果，可以在采购法兰时明确要求密封面按 RF(A) 加工密纹水线，并注明依据 HG/T 20592 标准。
3.若计划使用缠绕垫等半金属/金属垫片：切勿在国标法兰上加工任何形式的水线，否则会严重损害密封性能。此时应选用标准的RF、MFM等密封面形式。
