限流孔板

VT400限流孔板-单级
限流孔板用于降低管道的压力，或用以限制管道内流体的流量。通常安装固定在两片管道法兰之间，用合适的垫片密封，用螺栓固定。
VT400限流孔板带手柄，以方便安装和拆卸，并打印有永,久针式标记，注明限流孔板尺寸、材质、开孔等基本信息。

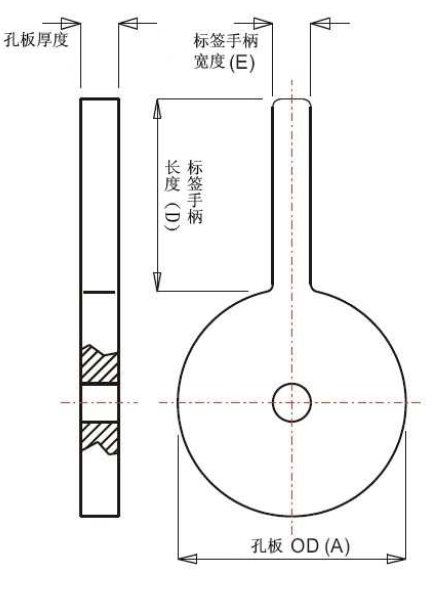

如图所示限流孔板外径等于连接法兰的螺栓中心圆直径减去螺栓直径，以确保限流孔板的精确对中。限流孔板厚度取决于管径大小和差压大小，其厚度应足以防止孔板在操作条件下的弯曲。

VT400限流孔板开孔尺寸计算
可以根据客户要求提供限流孔板开孔尺寸计算书。限流孔板计算需要需方的具体参数信息。
RTJ类型限流孔板
可以提供安装在RTJ类型法兰之间的限流孔板，一片式或者两片式设计，多种材质可选。有关详细资料，请咨询销售代表。

VT400限流孔板厚度
1. 0.125-in. (3.2mm)-管道尺寸为2-6 in. (50-150mm)
2. 0.250-in. (6.35mm)-管道尺寸为8-14in. (200-350mm)
3.0.375-in. (9.53mm)-管道尺寸为16-20-in. (400-500mm)
4. 0.5-in. (12.7mm)-管道尺寸为24-in. (600mm)
E 孔板厚度按照DIN19206
S 特殊指定, 型号后备注

VT400限流孔板法兰压力等级
ANSI 150#、ANSI 300#、ASNI 600#、ANSI 900#、ANSI 1500#、ASNI 2500#
DIN PN10、DIN PN16、DIN PN25、DIN PN40、DIN PN63、DIN PN100
ANSI 300# RJ 、ANSI 600# RJ 、ANSI 900# RJ 、ASNI 1500# RJ 、ASNI 2500# RJ

VT400限流孔板管道尺寸
1/2in-24in(15mm-600mm）

VT400限流孔板材质
标准材料包括316不锈钢，304不锈钢，310不锈钢，哈氏合金C276，哈氏B3，双相不锈钢，超级双相不锈钢，蒙乃尔400，碳
钢，钛，镍600，钽，PTFE和PVDF等。其他特殊材质可定制。
