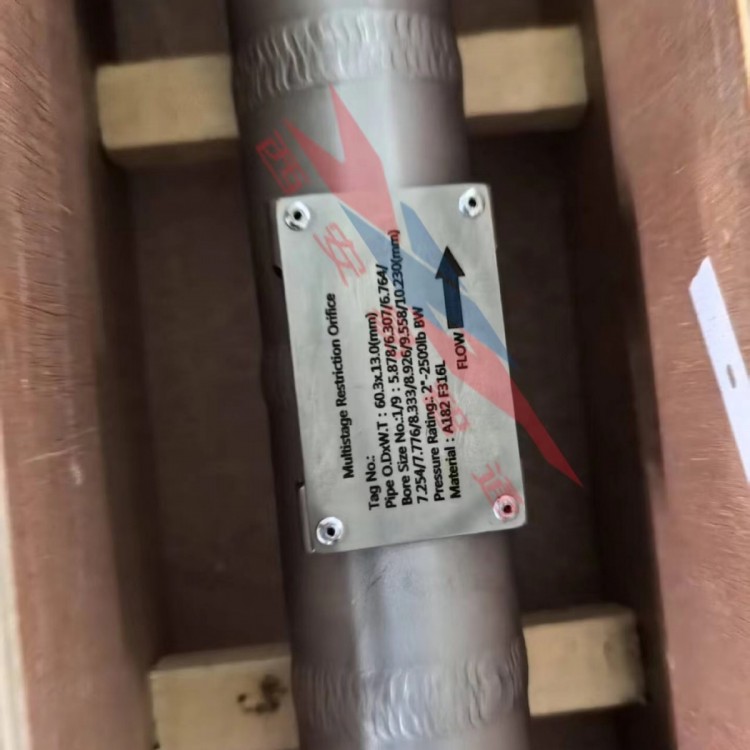

VT400M多级限流孔板-两端焊接坡口

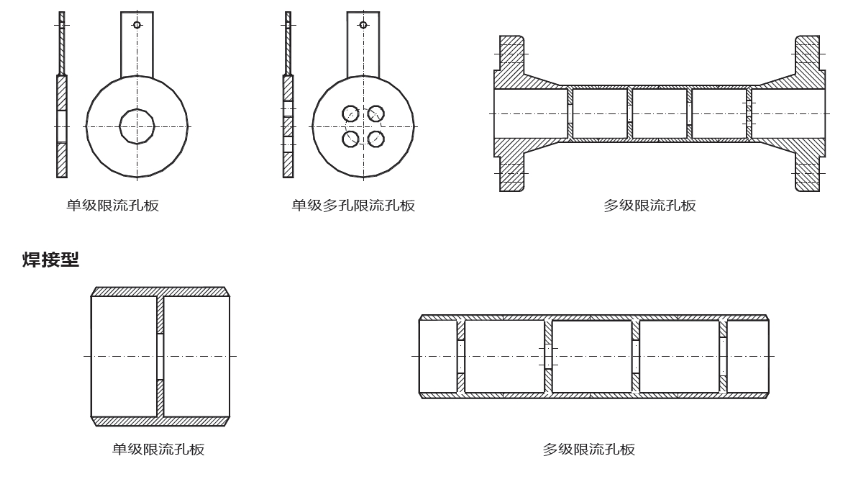

多级限流孔板是通过串联多个孔板来实现逐级降压的一种特殊结构形式。它主要用于解决单级孔板在高压差工况下容易出现的气蚀、闪蒸、振动和高噪声等问题。多级限流孔板将总压降分散到多个孔板上，使每一级孔板的压降都控制在安全范围内，从而避免上述问题。

多级限流孔板的原理——分级降压
1、流体依次通过多块串联的孔板。
2、每一级孔板只承担总压降的一部分。
3、压力沿流体方向逐级平稳递减，避免压力骤降。
4、孔径通常沿流体方向逐级增大，适配压力递减后的流体密度变化。
5、可以有效规避单级孔板下游发生的汽蚀现象。
多级限流孔板的典型应用场景
1、高压差液体系统：如锅炉给水再循环管道、凝结水泵旁路，防止气蚀损伤。
2、放空与泄压系统：降低泄压噪音和管道振动，避免介质冲击。
3、阀门保护：在调节阀上游串联，分担总压降，延长阀门寿命。
4、泵的旁路保护：热备用泵的冲洗管道、低流量保护管道。
5、分析取样系统：确保小流量连续稳定流通。

多级限流孔板是应对高压差工况的可靠解决方案。当单级孔板的计算压降超出安全限值时（液体超过2.5MPa，气体出口压力低于进口的55%），应考虑采用多级设计，将总压降分散到2级或更多级孔板上。设计的参考标准为GB2624、HG/T 20570、GD2000、GD87等。

西安易智通可提供多级限流孔板的开孔值、级数、噪音等专业计算；
提供多级限流孔板开孔尺寸计算书、提供压力测试、对焊缝的RT\PT无损检测、材质分析证书3.1等。
咨询或者订购之前，需要用户提供如下表格的过程参数（可与我司业务人员获取可编辑版）：

VT400M系列多级限流孔板的选型表如下：
