FM143E和利时电源模块

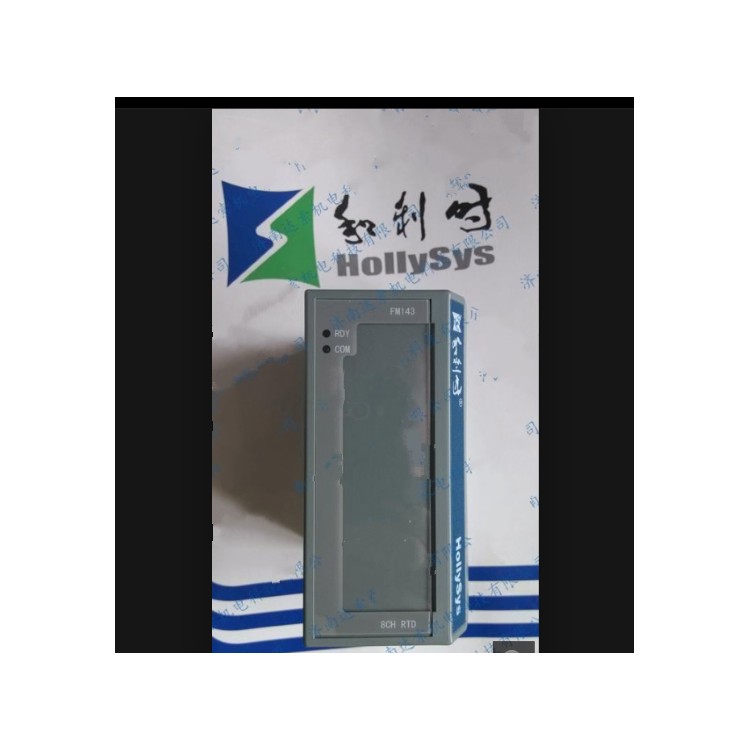

和利时 FM143E：8 路隔离型热电阻（RTD）模拟量输入（AI）模块 核心定位：FM 系列 DCS 专用隔离 RTD AI，适配 Pt100、Cu50、Cu100 等热电阻，通道 - 系统 500VAC 全隔离，配 FM131A 底座，用于高精度温度采集，支持三线 / 四线制接线、断线 / 短路诊断。   一、核心参数速览（官方标准） 表格     项目 详细规格   型号 FM143E（8 路隔离 RTD AI）  通道数 8 路，单通道独立隔离  支持 RTD 类型 Pt100、Pt10、Cu50、Cu100、Cu10  阻值范围 50~383.02Ω（覆盖 Pt100 全温区）  测量精度 ±0.1% FS（25℃）；温漂 ±50ppm/℃  接线方式 支持三线制、四线制（推荐三线制）  隔离耐压 通道 - 系统500VAC；通道间完全隔离  供电 背板 24VDC（21.6~26.4V），功耗≤4.8W  通信 Profibus-DP 从站，9.6k~500kbps；GSD：HSFM143E.gsd  安装 FM 机笼，热插拔；底座：FM131A（通用 I/O 底座）  诊断 断线、短路、超量程、模块故障、通信异常报警  环境 工作：-20~+70℃；存储：-40~+85℃；5~95% RH（无冷凝）     二、核心功能与原理 1. 信号采集：采集热电阻阻值 → 线性化 / 温度转换 → 数字量上传主控（FM801/FM802），支持冷端补偿、软件滤波、断线检测 2. 隔离保护：全通道电气隔离，彻底切断现场干扰 / 地环流，提升系统抗干扰与安全性 3. 故障处理：断线 / 短路时自动报警，组态可选保持原值 / 置安全值 / 置零 4. 状态指示：PWR（电源绿 / 红）、RUN（运行绿 / 红）、COM（通信绿 / 红）、CH1~CH8（通道状态）    三、接线（必配 FM131A 底座） 1. 底座与通道对应 每通道 3 个端子：A（激励 +）、B（信号 +）、C（公共 -），适配三线 / 四线制： • 三线制（推荐，最常用）：RTD 一端→A，中间→B，另一端→C；消除引线电阻误差 • 四线制（高精度）：RTD 两端各 2 线，分别接 A/B、C，完全抵消引线电阻 • 严禁两线制：两线制无补偿，误差大，模块不支持  2. 接线规范 • 双绞屏蔽电缆，屏蔽层单端接地（机柜侧） • 避免与动力线同管 / 同槽，远离强电磁干扰 • 端子紧固，防止接触不良导致温度漂移    四、组态要点（ConMaker） 1. 导入 GSD 文件：HSFM143E.gsd 2. 配置 Profibus-DP 从站地址、通信速率
