和利时FM151A电源模块

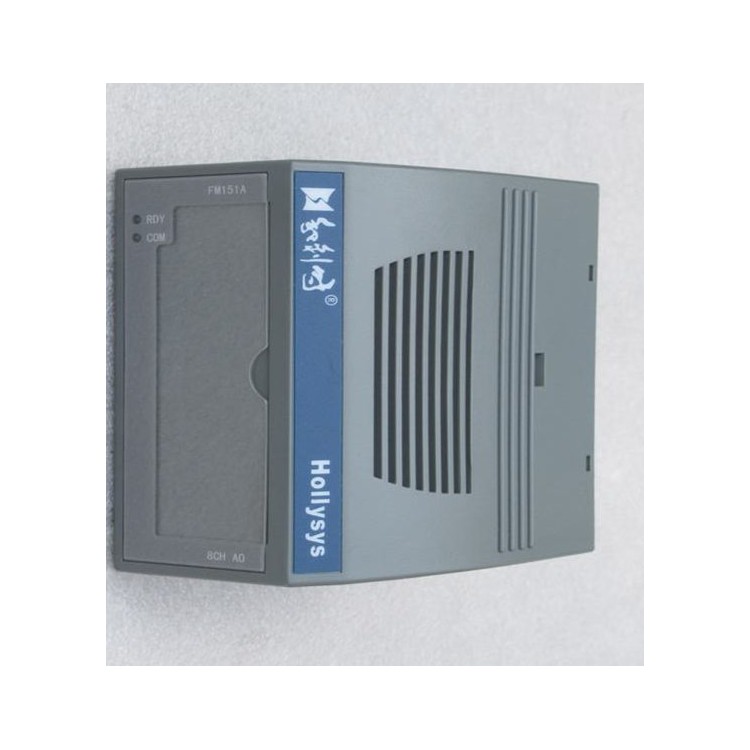

和利时 FM 系列 DCS 的 8 路 4–20mA 模拟量输出（AO）模块；和利时 FM 系统的电源模块是FM931（24VDC 系统电源）。下面从核心参数、功能、接线、组态、故障排查完整说明。 一、核心定位与参数速览 FM151A：8 路智能 4–20mA 电流型 AO 模块，Profibus-DP 从站，配 FM131A 端子底座，用于调节阀、变频器、定位器等执行器控制 表格     项目 规格   型号 FM151A（非冗余 AO）  通道数 8 路，单通道独立  输出信号 4–20mA（标准），支持 0–20mA 组态  负载能力 最大750Ω @24VDC  精度 ±0.1% FS（25℃）；温漂 ±100ppm/℃  纹波 <1mV  响应 / 稳定 阶跃 < 0.2ms；稳定 < 2ms  隔离 通道 - 系统500VAC 隔离；通道间隔离  供电 背板24VDC（21.6–26.4V），功耗 < 3W  通信 Profibus-DP，速率 9.6k~500kbps；GSD：HSFM151A.gsd  安装 FM 机笼，热插拔；底座：FM131A（通用 I/O 底座）  环境 工作 - 20~+70℃；存储 - 40~+85℃；5~95% RH（无冷凝）  诊断 输出短路、断线、超量程、模块故障、通信异常报警   二、核心功能与工作原理 1. 信号转换：接收主控（FM801/FM802）的 Profibus-DP 数字指令 → D/A 转换 → V/I 变换 → 输出 4–20mA 驱动执行器 2. 保护机制：每路独立短路 / 过载自恢复保护、看门狗、通信故障时输出保持 / 预置值（组态可选） 3. 状态指示： ◦ PWR：电源正常（绿）/ 故障（红） ◦ RUN：运行正常（绿）/ 故障（红） ◦ COM：通信正常（绿）/ 中断（红） ◦ CH1~CH8：通道正常（绿）/ 故障（红）   4. 非冗余设计：单模块工作；如需冗余，需用FM151R（冗余 AO）+FM133 底座配对  三、接线与底座（必配 FM131A） 1. 底座与模块配对 • 必须搭配FM131A 通用端子底座，64 针欧式连接器连接模块与底座 • 每路输出：OUT+（正）、OUT-（负），接执行器（调节阀、变频器） • 接线规范：双绞屏蔽电缆，屏蔽层单端接地；严禁正负短接、强电混入  2. 典型接线（单通道） • 两线制执行器（4–20mA）：OUT+ → 执行器 + → 执行器 - → OUT- • 四线制执行器：OUT+、OUT- 接控制端，执行器单独供电。
