外加电流双路恒电位仪作为阴极保护系统的核心控制设备，负责精准输出直流电流以实现对金属构筑物的长效保护。双路设计意味着设备可同时驱动两组独立阳极地床，适用于大型跨区域工程（如长输管道、油田集群），能有效平衡负载、提升系统冗余度。本文将从零开始，全面拆解双路恒电位仪的安装接线标准流程，为现场施工提供可直接落地的指导。
一、施工前准备与环境确认
安装前必须完成三项核心准备，直接决定后续运行稳定性。
环境与场地规划设备应安装在干燥、通风、无腐蚀性气体的室内或专用防护箱内，环境温度控制在-10℃~50℃，相对湿度≤85%。安装位置需预留至少0.8米操作空间，便于接线和后期维护。远离高压设备和杂散电流干扰源，与被保护构筑物、阳极地床的距离需在电缆经济半径内，通常不超过200米。
材料与设备核验核对双路恒电位仪型号参数，确认输出电压/电流范围、通道独立性、通讯接口等指标符合设计要求。检查设备外观无破损，铭牌标识清晰，随机文件（说明书、合格证、检测报告）齐全。配套材料需重点准备：
主电源电缆：三相五线制，截面不小于设备额定输入电流的1.5倍，需具备阻燃、耐油、防腐性能。
阳极输出电缆：双路需各配一根，选用耐高压、耐老化的专用铜芯电缆，截面根据单路最大输出电流选择（通常≥25mm²）。
参比线：屏蔽铜芯电缆，截面≥1.5mm²，用于闭环反馈控制。
汇流排、铜鼻子、热缩管、绝缘胶带、防爆接线盒等辅材。
人员与技术交底施工人员需持证上岗，熟悉电气设备安装规范和阴极保护系统原理。技术交底需明确双路独立控制逻辑、正负极接线标识、接地要求及安全操作流程，重点强调双路通道的区分，避免混接。
二、设备就位与固定
基础处理：若为室内安装，需确认地面承重能力；若为户外防护箱，需固定在混凝土基座上，基座需做防水处理。

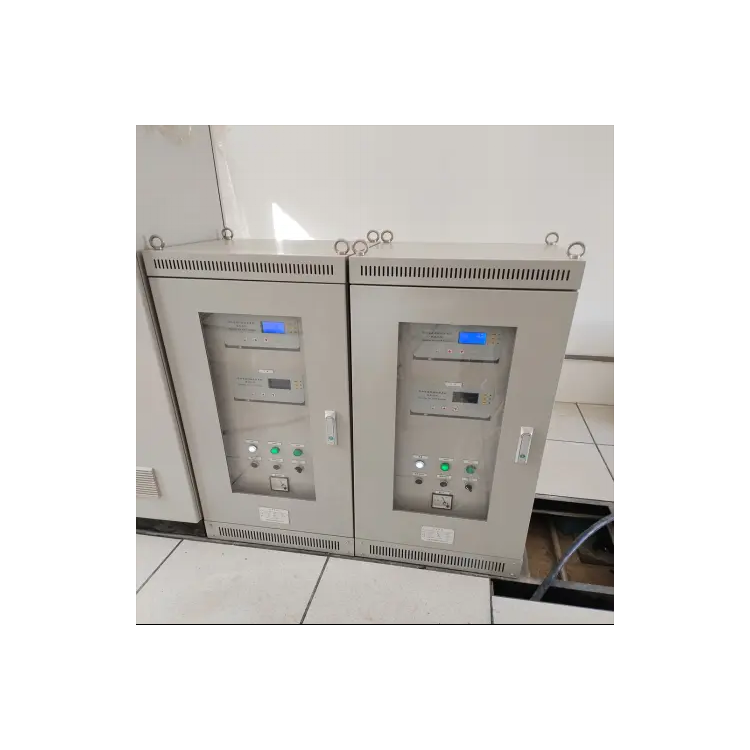

设备固定：将恒电位仪水平放置在安装支架或基座上，使用膨胀螺栓固定，确保设备稳固，无晃动风险。安装高度以操作面板便于查看和操作为准，通常距地面1.2~1.5米。
三、双路系统核心接线步骤
双路恒电位仪接线的核心在于严格区分通道1和通道2，实现两路独立的“电源-阳极-参比-被保护体”闭环。
（一）主电源接线
切断现场总电源，确保安全操作。
将主电源电缆的三相火线（L1、L2、L3）、零线（N）、保护地线（PE）分别接入设备后方接线端子排的对应位置，标识清晰。
拧紧所有螺栓，确保连接牢固，无松动。
（二）双路输出接线（核心）
双路恒电位仪后方通常有独立的“路1输出”和“路2输出”端子组，每组包含阳极正（+）、**被保护体负（-）**两个核心端子。
路1接线
阳极正端子：连接第一路阳极地床的汇流电缆正极。将电缆铜鼻子压接后，用螺栓紧固在端子上，确保接触电阻≤0.01Ω。
被保护体负端子：通过专用汇流电缆连接被保护构筑物的主汇流排，形成电流回路。
路2接线
重复路1操作，将第二路阳极地床的汇流电缆接入“路2阳极正”端子，被保护体侧电缆接入“路2被保护体负”端子。
关键注意：两路的阳极和被保护体电缆必须严格对应，不可交叉混接，否则会导致通道干扰或保护失效。
（三）参比电极接线（闭环控制关键）
每路恒电位仪均需独立的参比电极信号输入，用于实时监测电位并调节输出。
为每路配置一支硫酸铜参比电极（CSE）或银/氯化银参比电极。
将参比电极的信号电缆接入设备“路1参比输入”和“路2参比输入”端子。
参比线需全程屏蔽，屏蔽层单端接地，避免杂散信号干扰，确保电位测量精度。
（四）接地与安全接线
设备外壳接地：将设备接地端子与现场接地网可靠连接，接地电阻≤4Ω。
阳极地床接地：两路阳极地床的汇流电缆除接入设备输出端外，需在汇流点处做单独接地处理，形成独立的电流泄放通道。
四、接线检查与绝缘测试
接线完成后，必须进行全面核查，杜绝隐患。
外观检查：核对所有端子连接是否牢固，标识是否清晰，电缆无破损、无交叉缠绕。
绝缘测试：使用兆欧表测量各通道输出端与外壳、输入端与外壳的绝缘电阻，数值≥20MΩ为合格。
通断测试：用万用表测量各通道正负极之间的通断情况，确认无短路隐患。
五、通电调试与验收
确认所有接线无误后，闭合总电源，启动恒电位仪。
分别设置两路通道的输出参数，观察面板显示的电流、电压值是否稳定，参比电位是否在规定范围（-0.85V~-1.20V，CSE）。
模拟单路负载波动，检查设备是否能自动调节，双路是否互不干扰。
调试合格后，整理施工记录、接线图、测试数据，建立设备运维档案，正式投入运行。
