板式给料机驱动部分加工和装配工艺流程

板式给料机驱动部分加工和装配工艺流程

板式给料机驱动装置的加工和装配工艺流程通常包括以下步骤：

一、加工工艺流程

1.1零部件制造

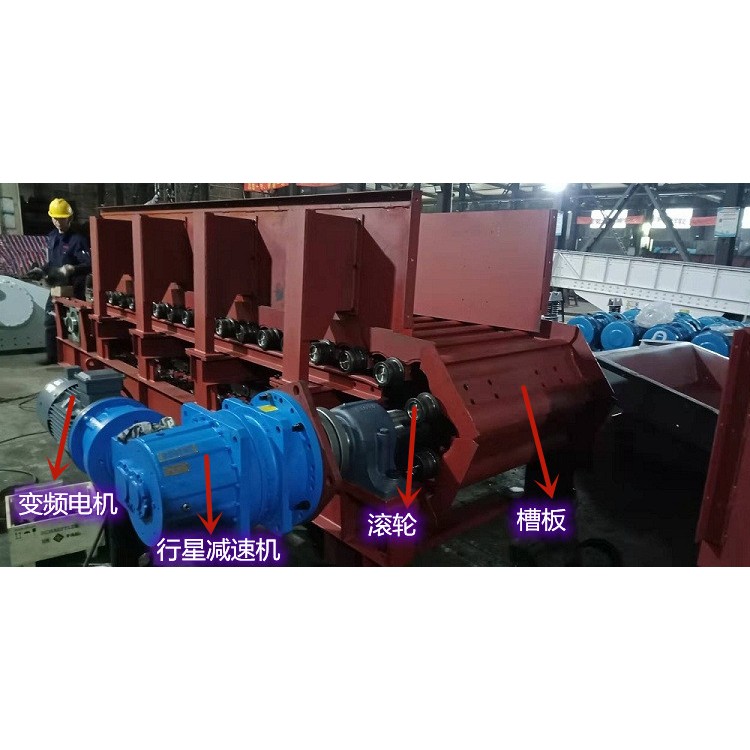

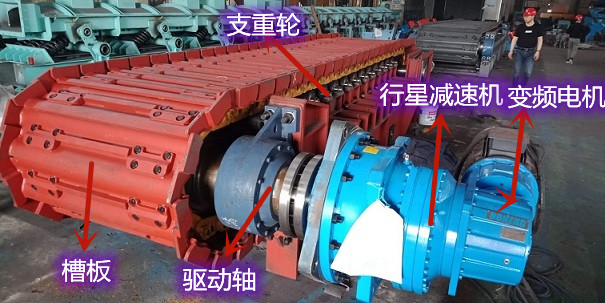

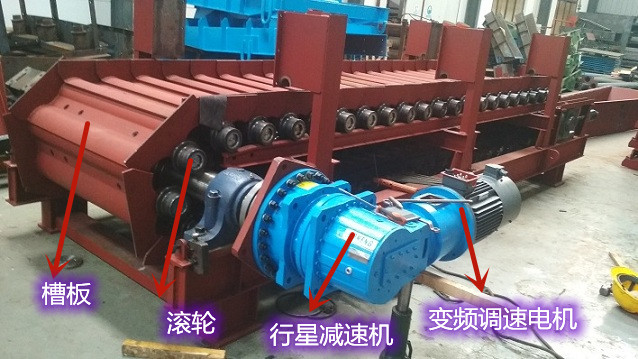

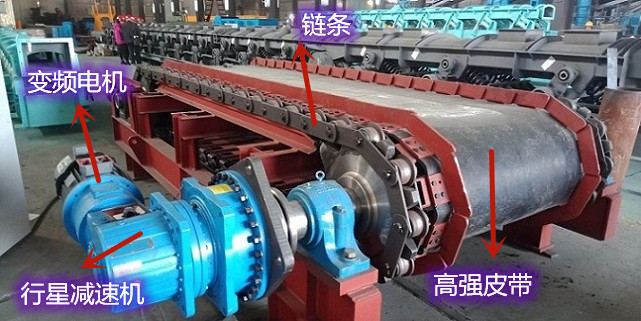

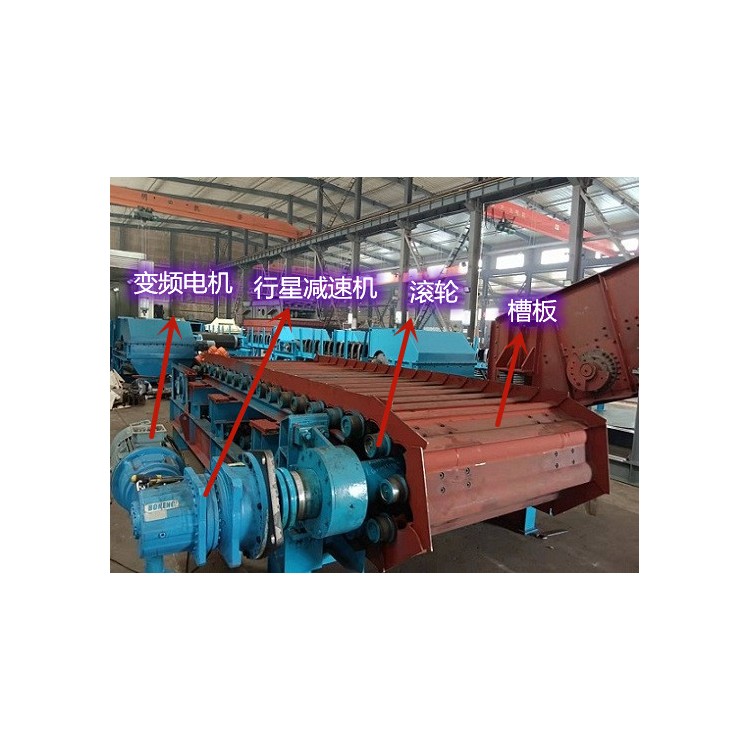

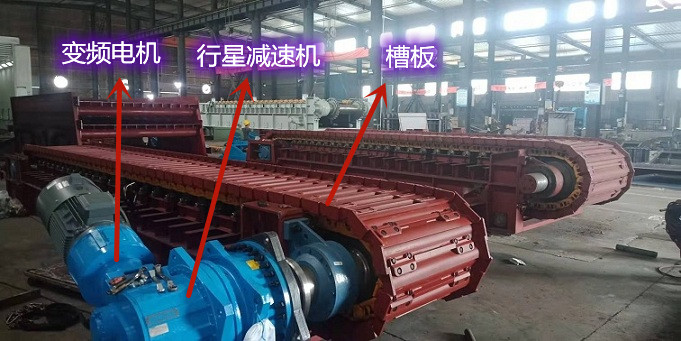

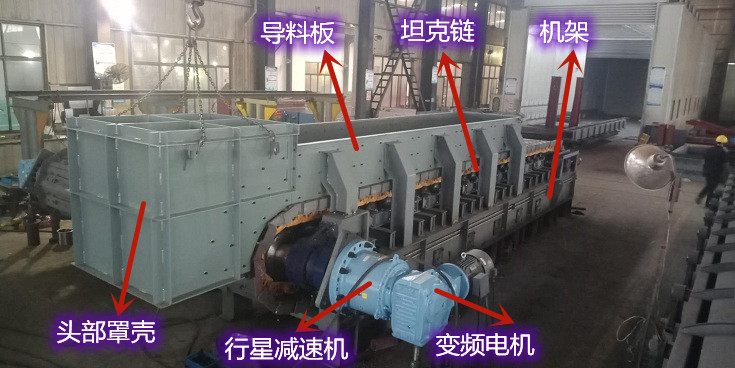

电机与减速机：采购或定制符合规格的变频电动机、行星减速机或摆线针轮减速机，确保其功率、转速、扭矩等参数满足设备要求。

链轮与轴：采用高强度合金钢或铸铁材料，通过锻造、铸造或机加工成型，保证链轮的齿形精度、表面硬度和耐磨性，轴的尺寸精度和直线度需符合设计要求。

联轴器与锁紧盘：选用合适的联轴器（如弹性联轴器、十字滑块联轴器等）传递扭矩，锁紧盘需具备足够的强度和精度，确保与轴和链轮的连接可靠。

轴承与密封件：选择高精度滚动轴承（如SKF、FAG等品牌），保证轴承的承载能力和使用寿命；密封件需具备良好的密封性能，防止润滑油泄漏和灰尘进入。

1.2表面处理与热处理

对链轮、轴、轴承座等关键部件进行表面处理，如镀锌、镀铬、磷化等，提高其耐腐蚀性和耐磨性。

对链轮齿面、轴颈等部位进行热处理（如淬火、回火、渗碳等），提高其硬度和强度，确保在长期运行中保持良好的性能。

1.3精度检测与调试

对加工完成的零部件进行尺寸精度、形位公差、表面粗糙度等检测，确保符合设计要求。

对电机、减速机进行空载和负载测试，检查其运行是否平稳、噪音是否过大、温升是否正常等。

二、装配工艺流程

2.1准备工作

清理装配场地，确保无杂物和灰尘。

准备装配工具、量具和辅助材料，如扳手、锤子、游标卡尺、润滑油等。

2.2安装电机与减速机

将电机和减速机安装在驱动装置的底座上，通过螺栓固定，调整电机和减速机的相对位置，确保其轴线与链轮轴线平行且对中。

连接电机和减速机的联轴器，调整联轴器的间隙和角度，使其符合安装要求。

2.3安装链轮与轴

将链轮安装在轴上，通过键连接或胀套连接方式固定，确保链轮与轴的配合紧密，无松动现象。

安装轴承座，将轴承安装在轴上，调整轴承的轴向和径向间隙，使其符合设计要求。

2.4安装锁紧盘与扭力臂

将锁紧盘安装在链轮和轴的连接处，通过螺栓固定，调整锁紧盘的扭矩，使其符合设计要求。

安装扭力臂，将扭力臂的一端固定在减速机的输出轴上，另一端固定在机架上，调整扭力臂的位置和角度，使其能够有效地传递扭矩。

2.5连接电气系统

连接电机和电气控制系统的电缆，确保电气连接正确、可靠。

安装电气保护装置，如过载保护、短路保护、接地保护等，确保设备的安全运行。

2.6调试与试运行

对驱动装置进行空载试运行，检查电机、减速机、链轮、轴等部件的运行是否平稳，有无异常噪音、振动和发热现象。

进行负载试运行，逐渐增加负载，检查驱动装置的承载能力和性能是否符合设计要求。

调整驱动装置的参数，如电机转速、减速机速比等，使其满足设备的运行要求。

以上工艺流程仅供参考，实际加工和装配过程中需根据具体设备型号、设计要求和使用环境进行调整和优化。
