K4型往复式给煤机滚轮总成

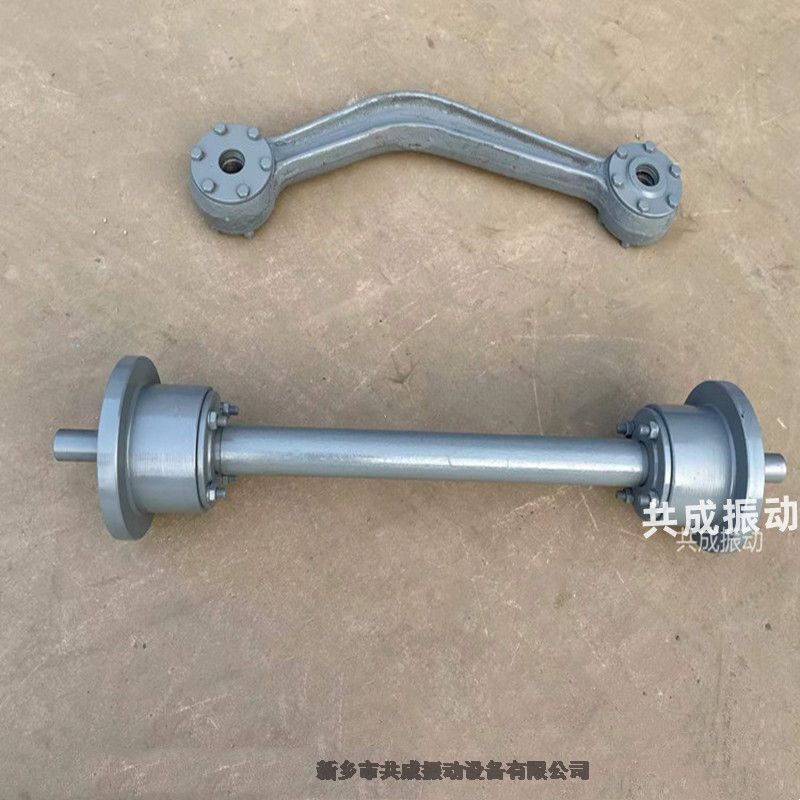

K4型往复式给煤机滚轮总成是一根轴+两个轮组成，因此被称为给煤机托轮总成；给煤机连杆曲柄总成是一个连杆+曲柄+曲柄壳组成，其中曲柄又称偏心轮，是精加工后和曲柄壳装配一起，称之为曲柄壳总成。托轮用于支承底板，底板通过驱动装置驱动并在托轮上作有规律的往复直线运动,底板顺煤流方向的运动称为正行，底板逆煤流方向的运动称为逆行。

K型往复式给料机可根据需要设有带漏斗、不带漏斗两种形式。主要配件有:曲柄连杆装置、曲柄壳（曲柄毂、偏心轮）、联轴器、轴架、对轮(底轮），底板等部件组成一台往复式给煤机连杆拐臂曲臂、曲柄毂、曲柄壳、轴架、联轴器、底板、底托轮对轮等

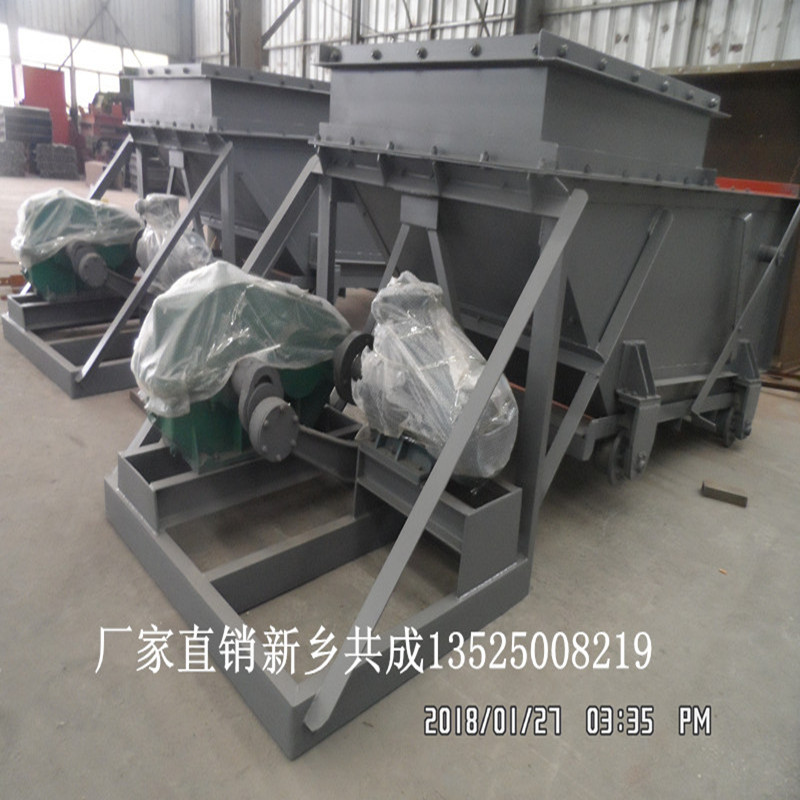

K型往复式给煤机是利用曲柄连杆机构拖动下倾5度的底板在辊上做直线往复运动，从而把煤或其它磨琢性小，粘性不大的松散粒状、粉状物料从给料设备中均匀地卸到受料设备中。K型往复式给料机适用于矿山、矿井、选煤厂、中转站、输煤车间、港口散料码头等散料转运，可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置上配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料。本设备机体安装于料斗下，传动装置为悬挂式，根据给料量的大小可调可分:K1、K2、K3、K4等几种型号。

给煤机特点：

1、给煤量可调节；

2、最大给料粒度50mm；

3、防窜仓吊挂式；

4、托轮用于支承底板，底板通过驱动装置驱动并在托轮上作有规律的往复直线运动,底板顺煤流方向的运动称为正行，底板逆煤流方向的运动称为逆行。

5、当底板正行时将煤仓和给煤机箱体内的煤输送到箱体的前端底板逆行时，箱体内的煤被箱体后部的斜板挡住,底板与煤之间产生了相对滑动，箱体前端的煤自行落下，由于底板往复运动的结果，从而实现连续均匀的给料。

技术参数表：

K型往复式给料机(往复式给煤机)产品主要外形尺寸对照表:
