深井阳极阴极保护系统作为埋地及水下金属结构的长效防腐卫士，其长期稳定运行至关重要。然而，由于地处隐蔽、环境复杂，系统难免出现各类故障。建立系统性的故障诊断思维框架，是快速定位问题、实施有效维修的前提。本文将梳理核心故障类型，并构建一套从现象到根源的初步排查流程。
一、核心故障类型体系
深井阳极系统的故障可归纳为三大层面：电源与输出故障、地床本体故障、以及监测与辅助系统故障。
1.电源与输出故障：这是最直接影响保护效果的故障。
① 无输出或输出异常：恒电位仪/整流器显示无输出电压电流，或输出值远低于/高于设定值。可能原因包括：外部供电中断、设备内部保险/元器件损坏、控制电路（如参比电极信号输入）故障、或设备本身老化。
② 输出波动剧烈：仪表读数频繁大幅跳动。常见于参比电极失效导致控制环路失稳，或周边存在强杂散电流干扰（如电气化铁路、直流焊机作业）。
③ 效率异常降低：为达到设定的保护电位，所需输出电流持续异常增大。这通常是地床性能劣化（如接地电阻增大）的间接表现。

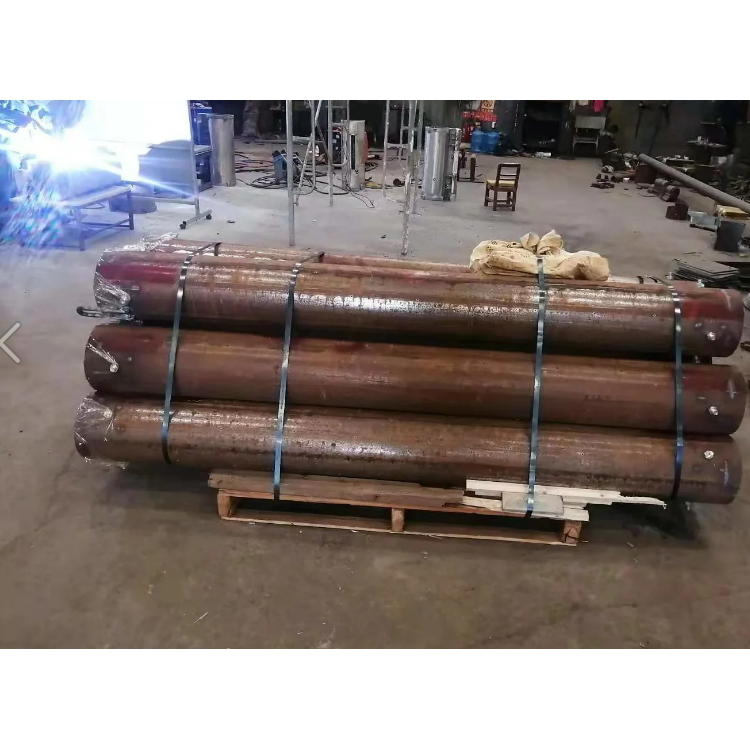

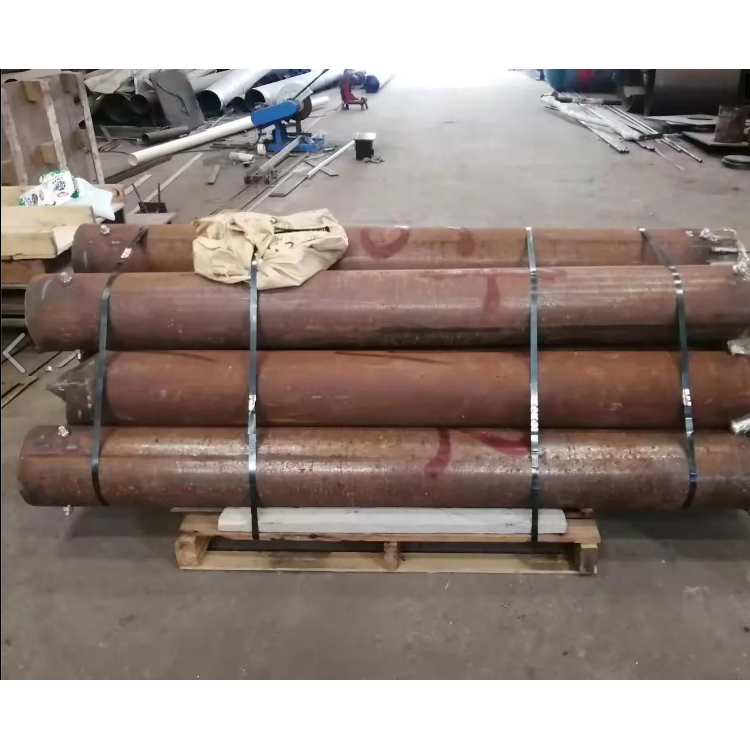

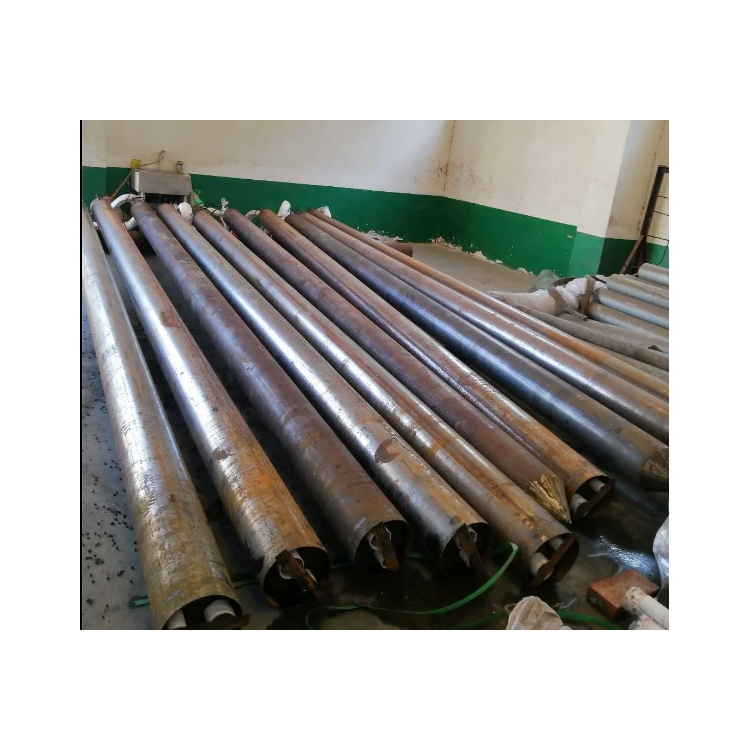

2.地床本体故障：即深井阳极井自身的故障，是维修中最复杂棘手的部分。
① 阳极电缆断路或短路：电缆因施工损伤、接头腐蚀、雷击或电蚀而断开，或绝缘破损导致对地短路。
② 阳极体过早耗尽：由于设计裕量不足、填料失效、或输出电流密度长期超标，导致阳极材料消耗殆尽，无法输出电流。
③ 地床接地电阻异常升高：这是最典型的故障之一。原因包括：导电填充料干涸、流失或碳化失效；地质条件变化（如地下水位永久性下降）；填料与地层、阳极体接触不良形成“气阻”；或井体结构坍塌。
④ “气阻”效应：阳极反应产生的气体（如氧气）在填料层或阳极表面积聚，形成不导电气膜，导致局部电阻激增，电流输出困难，并加速阳极局部腐蚀。
3.监测与辅助系统故障：
① 参比电极失效：长效硫酸铜参比电极或锌参比电极寿命到期、污染或损坏，提供错误电位信号，导致恒电位仪误调节。
② 测试桩及连接故障：测试线断路、短路或接头腐蚀，导致无法采集管道电位数据。
③ 数据遥传系统故障：RTU、通讯模块或电源故障，导致远程监控数据中断。
二、系统性初步排查与诊断流程
当系统报警或日常监测数据异常时，应遵循以下逻辑进行排查：
第一步：现场数据复核与现象确认
仪表读数：现场查看恒电位仪显示屏的“输出电压(V)、输出电流(A)、控制电位(Vc)、实际电位(Vs)”四个关键参数。记录异常状态（如归零、跳变、超限）。
手动电位测量：使用高内阻万用表和便携式参比电极，在关键测试桩测量管道对地电位（断电电位）。这是判断管道是否真实处于保护状态的金标准。对比远程数据，验证监测有效性。
第二步：电源与设备排查（由易到难）
检查供电：确认配电箱空气开关、设备电源线、整流器输入端子电压正常。
设备检查：观察设备有无异响、焦糊味、显示异常。在断电情况下，检查内部保险、断路器、接线端子是否松动烧蚀，变压器、可控硅、散热风扇是否正常。可尝试将设备切换到“恒电流”或“手动”模式，给定一个小电流输出，观察仪表响应，初步判断控制电路与主回路是否正常。
第三步：外部回路与地床性能测试
回路电阻测试：在设备输出端，使用接地电阻测试仪或通过计算（输出电压/输出电流）估算整个阴极保护回路的总电阻。与历史数据对比，若电阻显著增大，强烈指向地床故障。
电缆与接头检查：检查阳极电缆引出端、各处接线箱的电缆接头，查看有无腐蚀、松动、绝缘破损。测量阳极电缆对地绝缘电阻，判断是否存在短路或严重漏电。
地床接地电阻专项测试：采用“电流-电位法”或专用的地床接地电阻测试仪，测量深井阳极地床自身的接地电阻。这是评估地床健康状态的核心指标。若电阻值超过设计值或初始值的1.5-2倍，可判定地床性能严重劣化。
第四步：故障点初步定位与维修决策
1.通过以上步骤，通常可将故障范围缩小。例如：
供电设备正常，但无输出，且电缆断路→故障点在电缆。
设备输出需很高电压才能维持小电流，且地床接地电阻测试值极高→故障点在地床本体（填料干涸、气阻等）。
设备输出参数波动大，但手动测量管道电位稳定且合格→故障点在参比电极或信号线。
2.根据定位结果，制定维修方案：是更换设备部件、维修电缆，还是需要对地床本身进行大修（如增打辅助阳极井）或重建。
建立清晰的故障树，遵循科学的排查流程，能避免盲目施工，以最小的成本恢复深井阳极系统的保护功能，确保地下金属基础设施的长期安全。
