外加电流恒电位仪 长输管道阴极保护恒电位仪

恒电位仪是一种基于闭环负反馈控制的电化学/防腐专用设备，核心是自动调节输出电流/电压，将被保护金属（或工作电极）的电位精准稳定在设定值，主要用于外加电流阴极保护与实验室电化学测试。

一、核心定义与本质

本质：高精度直流电源+自动电位反馈控制系统，兼具恒电位与恒电流双模式。

核心目标：让金属表面电位稳定在防腐安全区间（如钢铁常用-0.85V~-1.2V vs CSE），抑制电化学腐蚀。

二、工作原理（闭环负反馈）

1.设定目标电位：在仪器上输入保护电位（如-0.95V）。

2.实时监测：参比电极（如Cu/CuSO₄、Ag/AgCl）持续测量被保护金属的实际电位。

3.误差计算：比较器计算设定值与实测值的差值（ΔE）。

4.自动调节：

若电位偏正（腐蚀风险高）→增大输出电流，让金属更“负”（阴极化）。

若电位偏负（过保护）→减小/反向输出电流，避免氢脆或浪费。

5.动态平衡：持续闭环调节，使电位稳定在**±5mV**精度内。

三、系统组成（阴极保护场景）

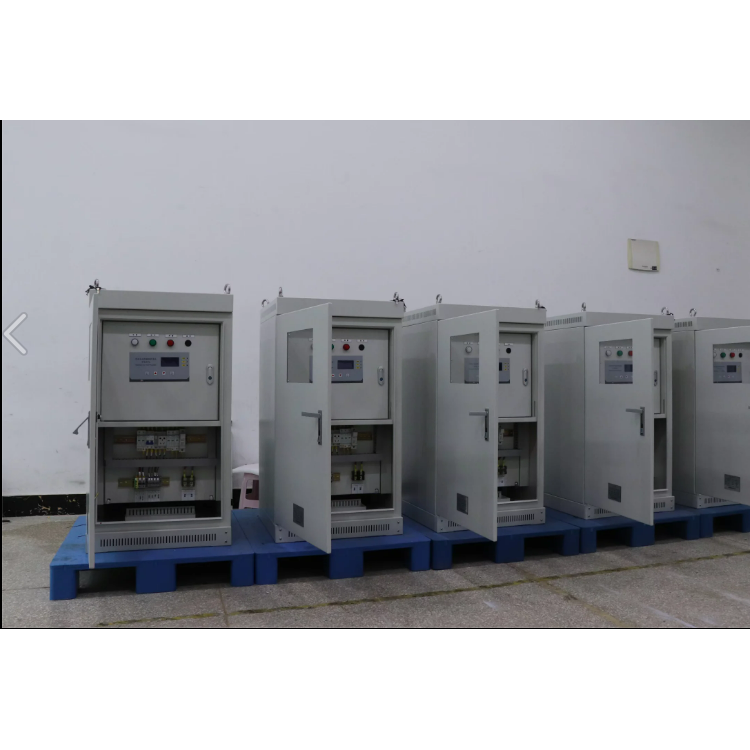

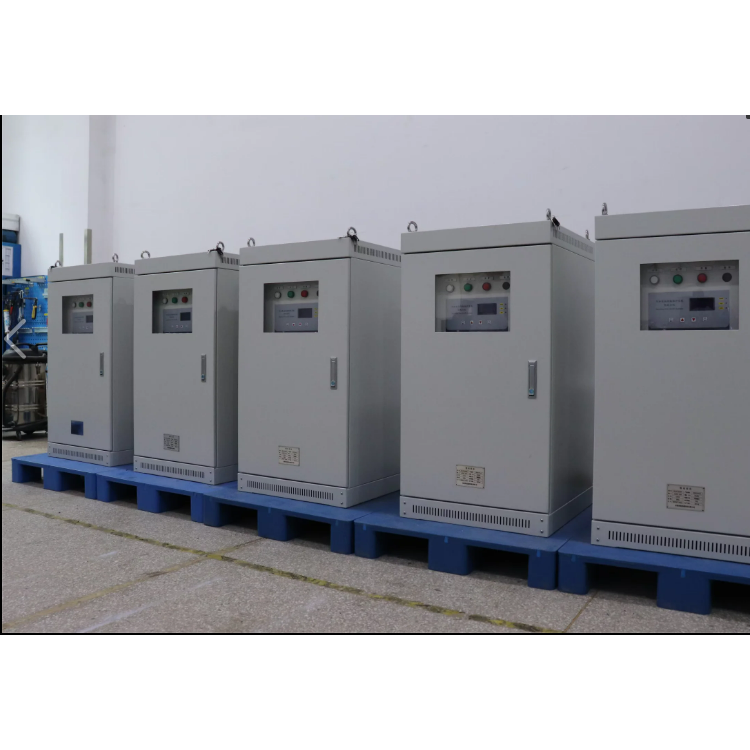

恒电位仪主机：整流（AC→DC）+控制+功率输出。

参比电极：提供稳定电位基准，实时监测。

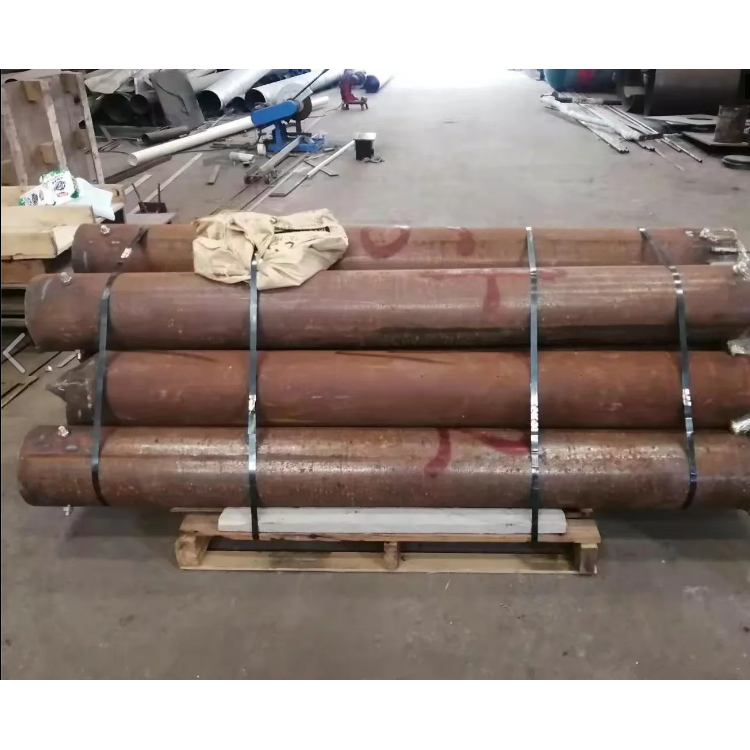

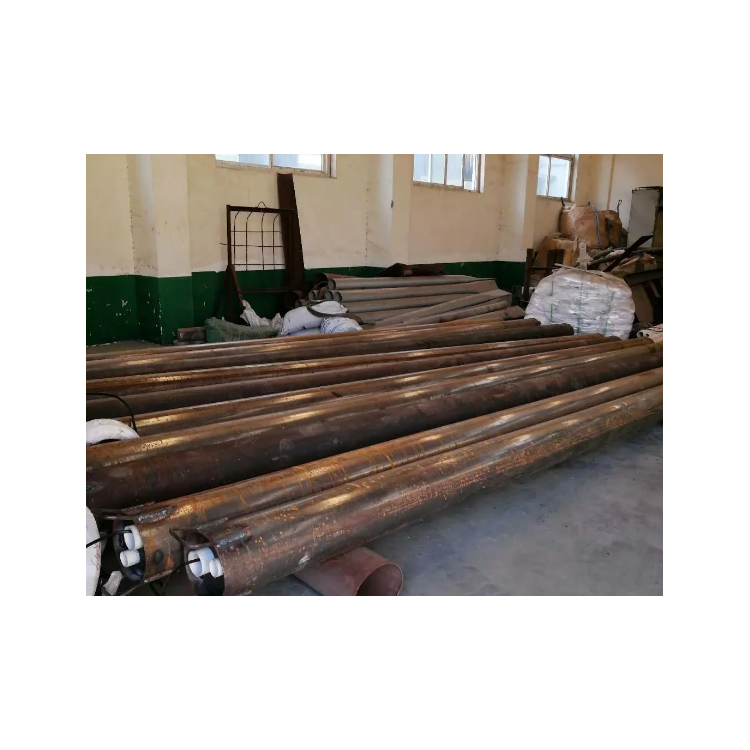

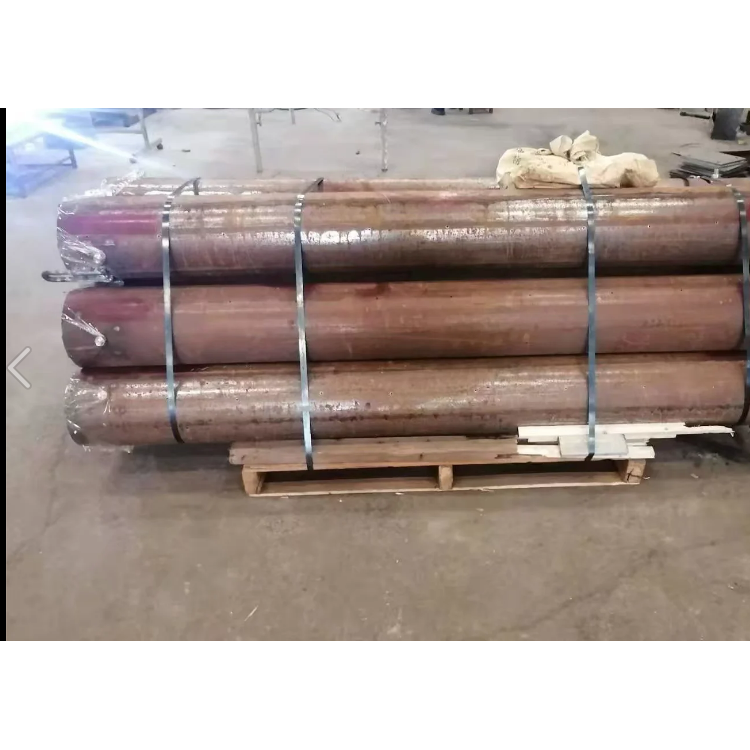

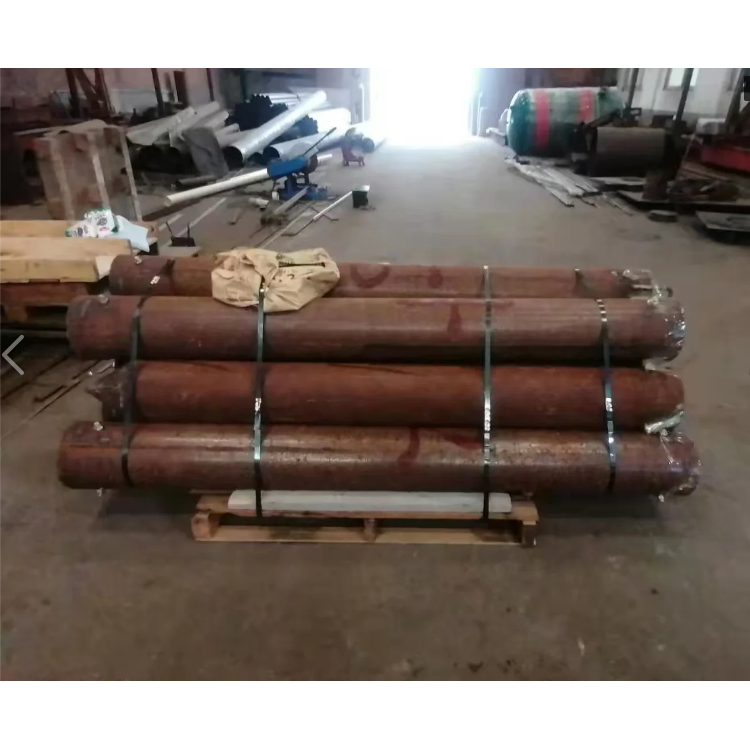

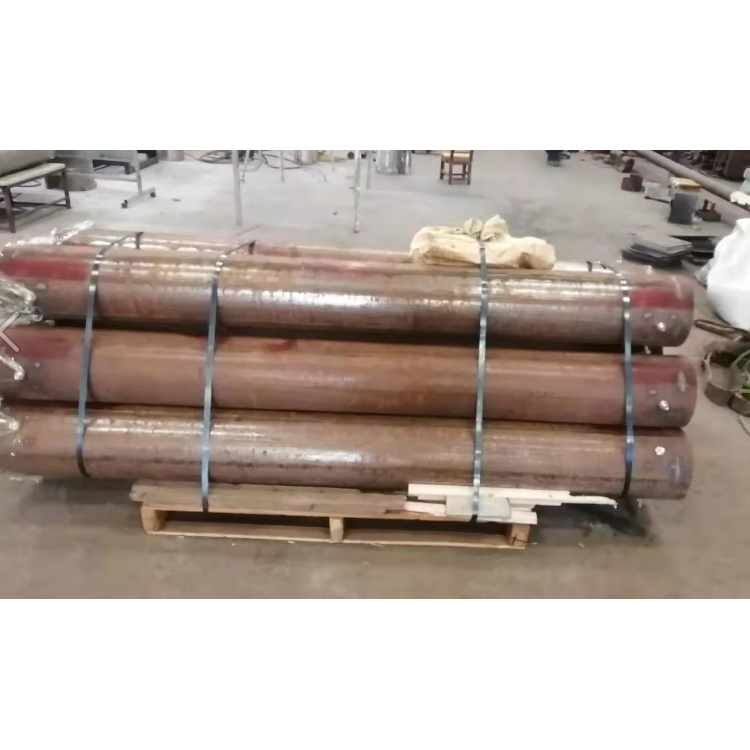

辅助阳极（阳极地床）：与被保护体形成电流回路。

被保护金属：管道、储罐、码头、平台等。

四、主要功能

1.恒电位模式（主模式）：优先保电位稳定，电流随环境自动适配。

2.恒电流模式（备用）：参比电极故障/干扰时，恒定输出电流，保障基础保护。

3.数据监测/报警：记录电位、电流，异常时告警。

4.智能款：支持远程监控、物联网、故障诊断。

五、典型应用

油气/输水管道（埋地/海底）

储罐、码头钢桩、海洋平台

电厂/变电站接地网

实验室：腐蚀测试、电镀、电解、电化学阻抗（EIS）等

六、与普通电源的区别

普通电源：只输出固定电压/电流，不监测、不反馈。

恒电位仪：以电位为控制目标，自动动态调节，抗干扰、高精度。

‍
