深井阳极基础安装全流程（实操入门篇）
深井阳极是外加电流阴极保护系统的核心组成部分，广泛应用于长输油气管道、大型储罐区、城市地下管网、高土壤电阻率区域的金属腐蚀防护。其安装质量直接决定阴极保护系统的运行稳定性、电流分散均匀性及设备使用寿命。本文结合 GB/T 21448-2017《埋地钢质管道阴极保护技术规范》及现场实操经验，从前期准备、核心安装、验收规范三大维度，详细讲解深井阳极的基础安装全流程，为工程技术人员提供标准化、可落地的安装指导。
一、安装前期准备：筑牢基础防返工
安装前的准备工作是规避施工风险、保障安装效率的前提，需从设备验收、现场勘察、物料筹备、人员资质四个方面严格落实。

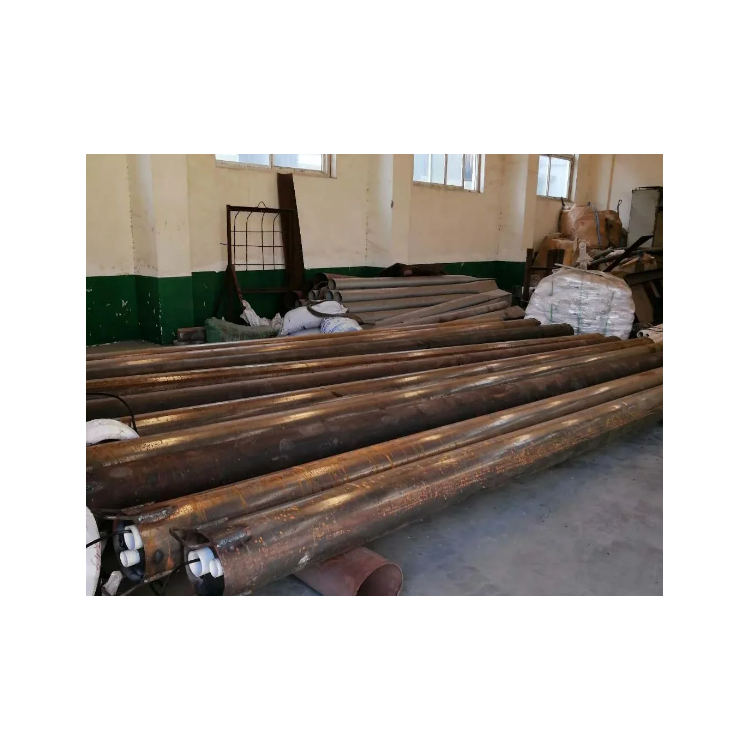

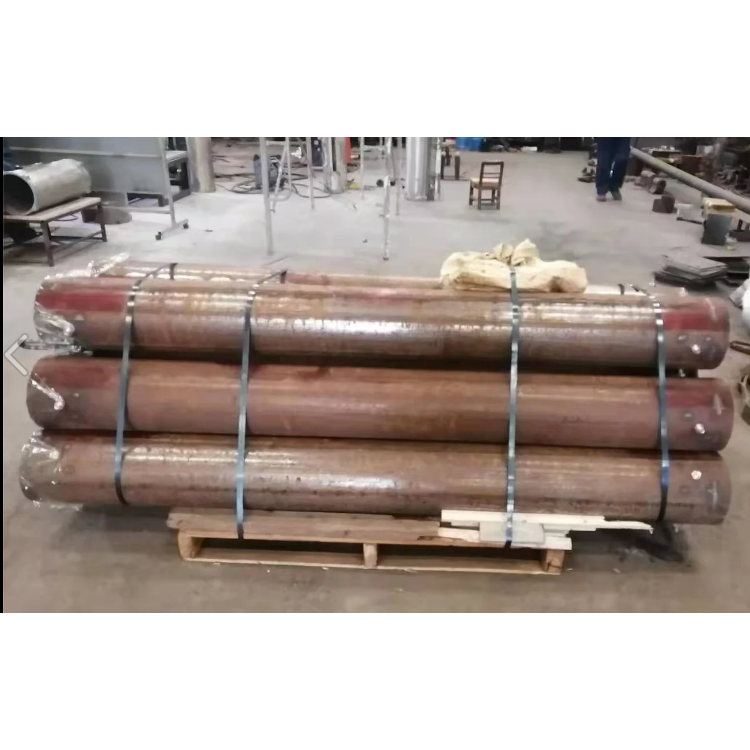

设备验收与检查：深井阳极主要采用高硅铸铁材质（硅含量 14%-17%），具备耐腐蚀性强、寿命长（10-15 年）的特点。设备到场后，需核对阳极型号、长度（2-3m）、直径（80-120mm）、数量是否与设计图纸一致；检查阳极表面无裂纹、破损、锈蚀，防腐涂层完好；同时验收配套组件，包括阳极引线（≥4mm² 铜芯防腐电缆）、扶正器、防水接线盒、密封胶、焦炭填料等，确保组件齐全、无损坏。对批量进场的阳极，需随机抽样检测电阻率、电流输出性能，杜绝不合格产品投入使用。
现场勘察与选址：选址需遵循 “电流均匀覆盖、远离干扰、便于运维” 原则。优先选择被保护设备周边 5-10m 范围内，避开易燃易爆区域、强电磁干扰源（变电站、高压线路）、地下管线密集区及地质松散易坍塌区域；与参比电极间距≥3m，避免阳极电流干扰电位检测。同时勘察现场土壤电阻率、地下水位、岩层分布，若土壤电阻率＞300Ω・m，需制定降阻措施；地下水位较高时，提前规划排水方案。
物料与工具筹备：核心物料包括高硅铸铁阳极、冶金焦炭（固定碳含量≥85%，粒径 5-10mm，每米阳极填充 10-15kg）、降阻剂（膨润土型，高阻土壤区域使用）、防腐电缆、镀锌接地扁钢、细砂、回填土（无尖锐杂物）等。工具需配备钻井机、接地电阻测试仪、万用表、钳形电流表、剥线钳、压线钳、夯实工具、井下探测器、排水设备等，所有工具提前校验，确保测量精准、操作可靠。
人员资质确认：安装人员需具备电工操作证、钻井作业资质，熟悉阴极保护原理及安装规范。施工前完成安全培训与技术交底，明确安装流程、质量标准及安全注意事项，严禁无资质人员违规操作。
二、核心安装流程：分步操作保质量
（一）钻井作业：基础工序需精准
钻井参数：根据设计要求，井径控制在 150-200mm，井深 20-50m（高阻土壤区域可加深至 50-80m），井深偏差≤±1%，井壁垂直度偏差≤1%。
钻井操作：启动钻井设备，低速平稳钻井，避免速度过快导致井壁坍塌。遇坚硬岩层时，先破碎再钻井，及时清理井内碎石；松散土层钻井时，每钻进 1m 停顿 30 秒，可喷洒少量清水增加土壤黏性，防止塌孔。
井壁与井底处理：钻井完成后，清理井底碎石、泥土，铺设 10-15cm 细砂缓冲层；若井壁为松散土层，铺设 PVC 管护壁加固，管护壁长度与井深一致，管径略小于井径，接口处用密封胶密封，防止坍塌；坚硬岩层井壁无需加固，需用清水冲洗，去除浮土与碎石。
（二）阳极布置与固定：确保安装精准
阳极组装：将阳极与扶正器固定，扶正器间距 1-1.5m，确保阳极垂直下放时不偏移、不晃动。
下放作业：缓慢将阳极下放至井底，阳极底部距细砂层≥10cm，顶部距井口≥1m，预留填料填充与电缆连接空间。下放过程中避免阳极碰撞井壁，防止表面涂层脱落；同步下放阳极引线，固定在阳极上，避免引线缠绕断裂。
多支阳极布置：若设计多支阳极，采用串联 / 并联方式布置，串联时阳极间距 1-1.5m，并联时间距 2-3m，确保电流分布均匀。
（三）焦炭填料填充：关键环节控电阻
焦炭填料是降低接地电阻、分散电流的核心介质，需严格遵循 “分层填充、分层夯实” 原则。
填料准备：选用高纯度冶金焦炭，无杂质、无结块，高阻土壤区域可混合 5%-10% 降阻剂。
填充操作：采用长杆式填料填充器，将焦炭缓慢下放至阳极周围，避免填料堆积、结块。每层填充厚度 30-50cm，用夯实工具轻夯实，夯实力度均匀，避免压损阳极。
填充高度：填充至阳极顶部以上 1m 处，确保阳极完全被包裹，填料厚度≥15cm；填充至井口下 50cm 处，停止填充焦炭，改用黏土回填，密封井口，防止雨水渗入。
（四）电缆连接与防水：保障传输安全
电缆选型：阳极引线选用铠装防腐电缆（井下部分），地面部分选用 PE 防腐电缆，线径根据阳极输出电流选择：≤10A 用 4mm²，10-20A 用 6mm²，＞20A 用 10mm²。
连接规范：剥线长度 15-20mm，采用 “压接 + 焊接” 双重固定，焊锡含量≥60%，焊接处涂刷防腐涂料，再用绝缘胶带缠绕≥3 层，最后包裹防水密封胶，套入防水接线盒，密封盒内填充密封胶，确保无进水隐患。
地面敷设：地面电缆铺设于电缆沟内，沟深≥1.2m，沟底铺 10cm 细砂，电缆上方覆 10cm 细砂后回填原土；敷设路径避开干扰源，转弯处弯曲半径≥电缆直径 15 倍，避免线芯受损。
（五）回填封井与接地处理：完成收尾工序
回填封井：采用筛选后的原土分层回填，每层 30cm，分层夯实，避免后期土壤沉降；井口处用黏土密封，做好地面标识，标注阳极位置、井深、数量等信息。
接地连接：用镀锌扁钢将阳极接地端子与恒电位仪接地体连接，接地电阻≤4Ω；若实测不达标，可增加接地体、延长接地体长度或补充降阻剂。
三、安装验收规范：合格交付投用
安装完成后，需开展全面验收，达标后方可接入阴极保护系统。
外观验收：井径、井深符合设计，井壁无坍塌；阳极安装位置准确，无偏移、破损；填料填充均匀、密实；井口密封完好，标识清晰。
电气验收：接地电阻≤4Ω；地面电缆通断正常，无短路、虚接；接线极性正确，绝缘防水处理到位。
试运行验收：接入恒电位仪，启动系统运行 30 分钟，阳极电流输出稳定，无异常发热、异响；被保护设备电位均匀，无保护死角，电位维持在 - 0.85V~-1.20V（相对于饱和硫酸铜参比电极）。
四、安装安全注意事项
钻井作业时，设置安全警示区，禁止无关人员进入；操作人员佩戴安全帽、防护手套，严禁违规操作。
井下作业前，检测井内空气质量，无有毒气体后再作业，安排专人监护，做好防坠落措施。
电缆连接需断电操作，核对极性，避免接反损坏设备；严禁带电触摸接线端子。
回填时严禁混入石块、钢筋等尖锐杂物，避免划伤阳极与电缆。
遇地下水位过高、井壁坍塌等突发情况，立即停止作业，采取排水、加固等应急措施，确保施工安全。
