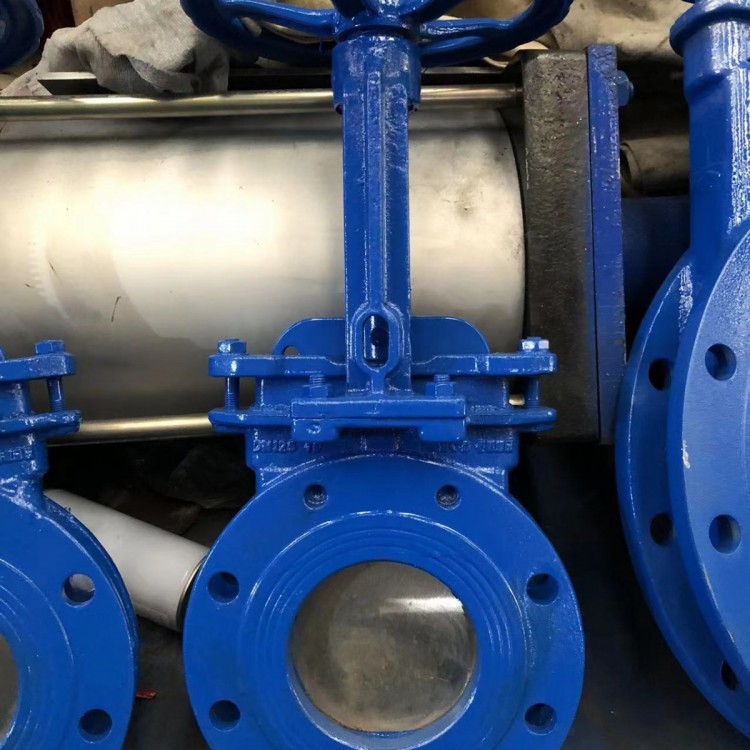

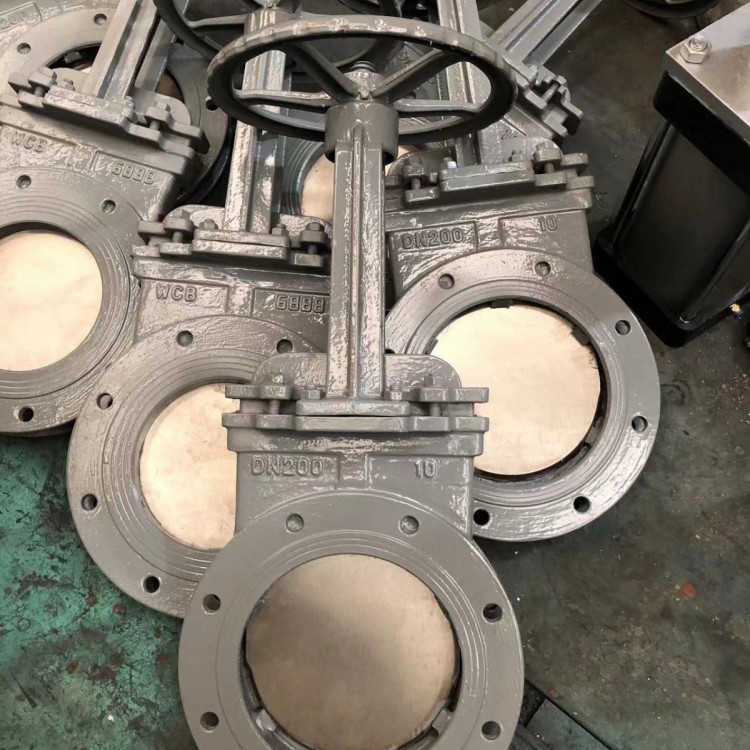

PZ73X手动插板阀

PZ73X手动插板阀系采用刀形闸板，具有良好的剪切作用，适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

PZ73X手动插板阀主要特点：

1、手动刀型闸阀也叫刀形闸阀、刀闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。

2、阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

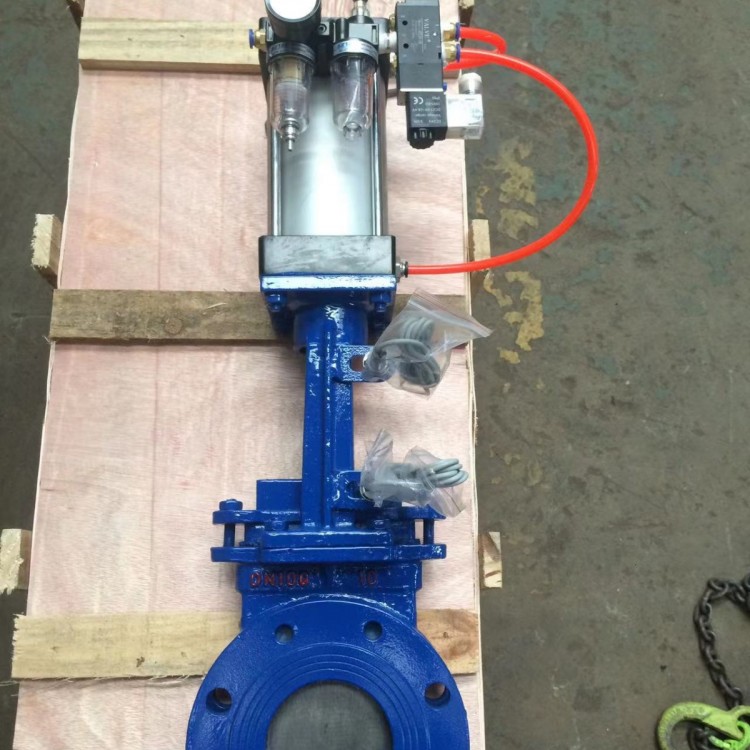

3、按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。

4、刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸DN50 ~ DN1200，可在工作压力0.6MPa ~ 1.6MPa，使用温度≤100℃情况下正常工作。

5、刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。

6、不锈钢闸板可防止腐蚀引起的密封泄漏。

PZ73X手动插板阀产品性能：

1、作用：主要用于排空、卸放管路中的介质。

2、适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。

3、应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。

4、特点：本阀门具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。

PZ73X手动插板阀产品参数备注：

（1）、刀型闸阀价格由口径、材质、压力的不同而异 。

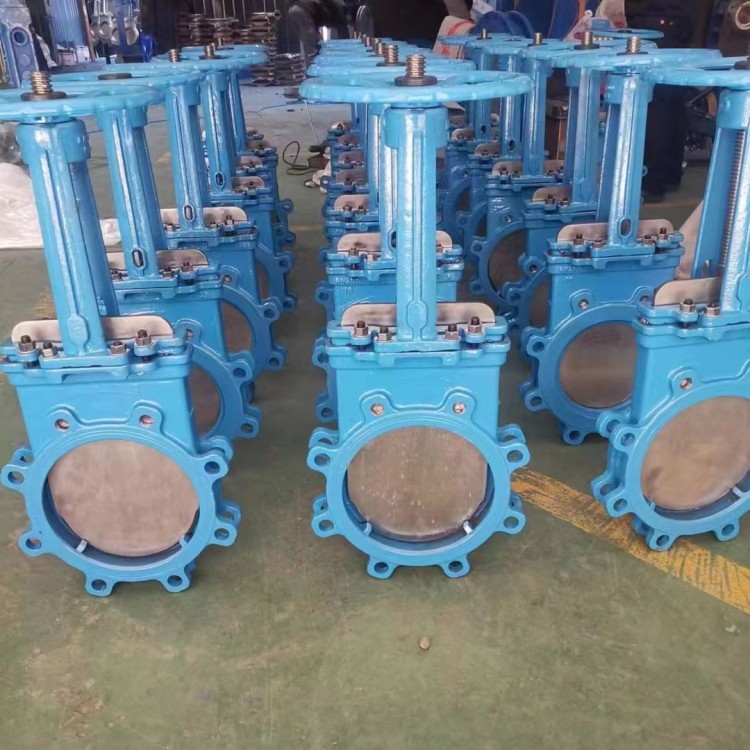

（2）、连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等。

（3）、传动方式：手动、齿轮传动、气动、电动、电液动等 。

（4）、口径：DN50 ~ DN1200；压力：1.0MPa ~ 2.5MPa；温度-29℃ ~ +650℃ 。

（5）、材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢 。

PZ73X手动插板阀性能规范：

PZ73X手动插板阀零部件材质：

PZ73X手动插板阀连接尺寸：(mm) PZ73H、PZ73X、PZ73Y、PZ73F
