概述
ADSVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的ADSVG产品安装在某些特殊负荷（如电弧炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。
性能特点
ADSVG系列产品采用现代电力电子、自动化、微电子及网络通讯等技术，采用先进的瞬时无功功率理论和基于同步坐标变换的功率解耦算法，以设定的无功性质及大小、功率因数、电网电压等为控制目标运行，动态的跟踪电网电能质量变化调节无功输出，并能实现曲线设定运行，提升电网质量。易操作、高性能、高可靠性的ADSVG系列产品为满足用户对提高输配电电网的功率因数、治理谐波、补偿负序电流的迫切需求做出相应设计，具有以下特点：
功率单元采用一次成型模具结构，通用性强，可以实现系列化产品的备品备件通用，功率单元一次端子和二次信号接口统一，方便后期的维护。
● 功率单元的安装方式采用功率接插件，方便现场安装，检修，维护等工作，有效的提高效率。
● 薄膜电容的使用寿命达10年以上，电容器厂家提供经过TUV认证的证明，杜绝使用油浸式电容。
● 动态响应速度快，响应时间≤5ms。
● 总谐波电流失真(THDi )≤3%。
● 多种运行模式极大的满足用户需求，运行模式有：恒装置无功功率模式、恒考核点无功功率模式、恒考 核点功率因数模式、恒考核点电压模式、负载补偿模式，目标值可实时更改。
● 实时跟踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波，补偿负序电流， 提高电网供电质量。
● 抑制电压闪变，改善电压质量，稳定系统电压。
● ADSVG电路参数精心设计，发热量小，效率高，运行成本低。
● 设备结构紧凑，占地面积小。
● 灰尘滤网方便维护，在不停机的情况下能够安全、方便的清洗滤网。

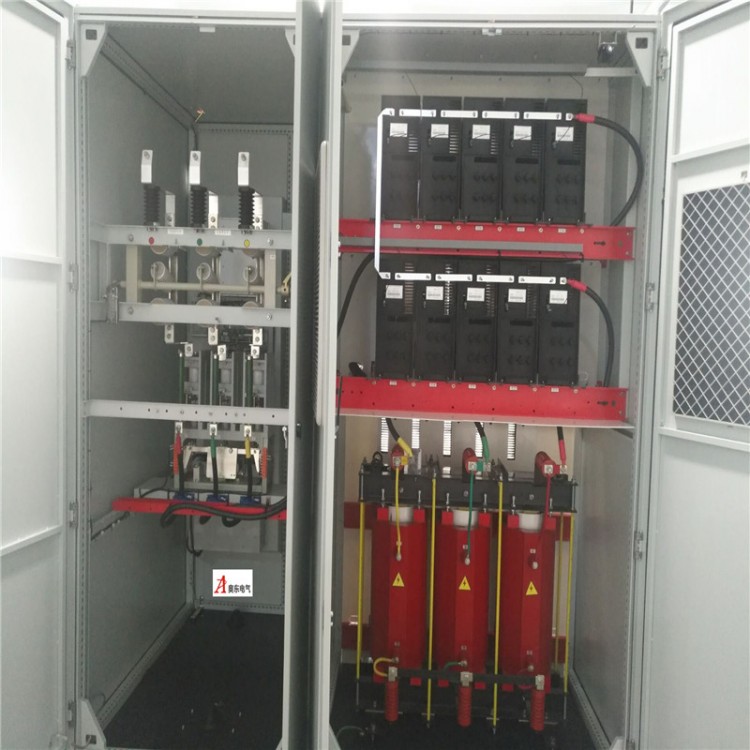

● 主电路采用IGBT组成的H桥功率单元链式串联结构,每相由多个相同功率单元组成，整机输出由PWM波形
叠加而成的阶梯波，逼近正弦，经输出电抗滤波后正弦度良好。
● ADSVG采用冗余性设计和模块化设计，满足系统高可靠性的需求。
● 功率电路模块化设计，维护简单，互换性好。
● 保护功能齐全，具有过压、过流、单元过热、不均压等保护，并能实现故障瞬间的波形录制，便于确定 故障点，易维护，运行可靠性高。
● 与现场的信号交互完善，有以太网，485等通讯接口，支持MODBUS_RTU、电力CDT规约、IEC104以及 用户自定义等通讯协议。
● 人机界面友好显示，除具有实时数字量及模拟量的显示、运行历史事件记录、历史曲线记录查询、单元状态监控、系统信息查询、历史故障查询等功能外，还具有送电后系统自检、一键开停机、分时控制、示波器（AD通道强制录波）、故障瞬间电压/电流波形记录等特色功能。
● ADSVG设计包含与FC配合使用的接口，实现定补和动补的有效结合，为用户提供更经济，更灵活的补偿 方案。
● 投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投。
● 与系统连接时，不需要考虑交流系统相序，连接方便。
● 可并联安装，极易扩展容量。并机运行使用光纤通讯，通讯速度快，能够完好的满足实时补偿的要求。
● 所有的部件要求经过环境测试，并出具报告。
● 控制板件也经过环境测试与EMC测试，并出具报告。
● 具有国家权威机构出具的实验报告，并在有效期内。
● 产品具有国家煤炭行业权威机构出具的矿用电气设备矿用合格证。
● 具有同类产品的多年生产制造经验，并在煤炭、冶金、光伏等行业有丰富的应用经验。
ADSVG 主要技术参数
● 额定工作电压：6kV、10kV、35kV；
● 额定容量：±1 ～ ±100Mvar；
● 输出无功范围：感性额定无功到容性额定无功范围内连续变化；
● 响应时间：不大于 5ms；
● 过载能力：1.2 倍过载 1 分钟；
● 输出电压总谐波畸变率（并网前）：不大于 5%；
● 输出电流总谐波畸变率 THD：不大于 3%；
● 系统电压不平衡保护，整定范围：4% ～ 10%；
● 效率：额定运行工况不小于 99.2%；
● 运行温度：－ 10℃～+40℃；
● 贮存温度：－ 30℃～+70℃；
● 人机界面：采用中文彩色触摸屏显示；
● 相对湿度：月平均值不大于 90﹪ (25℃)，无凝露；
● 海拔高度：低于 1000m( 高于 1000m 需定制 )；
● 地震烈度：不高于 8 度。
