T型槽铸铁地轨恪守不渝的设备检验要求和技术标准

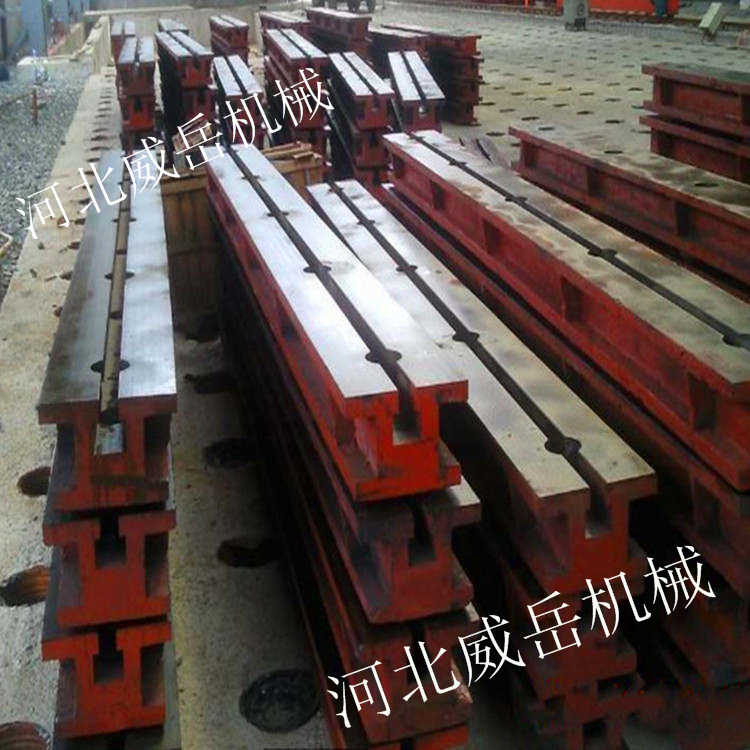

T型槽铸铁地轨作为工业生产中设备安装、调试、检测的核心基准部件，其精度、稳定性与耐用性直接决定了后续生产作业的质量与效率。为确保地轨始终保持优异性能，一定恪守严格且系统的设备检验要求与技术标准，涵盖材质、加工精度、表面质量、装配性能及性能稳定性等全维度管控，以下将进行详细阐述。
一、核心技术标准：筑牢质量根基
技术标准是T型槽铸铁地轨生产与检验的“生命线”，需严格遵循国家及行业权威规范，同时结合实际应用场景细化技术参数，核心标准体系如下：
（一）基础标准与材质标准
1. 基础执行标准：需符合《GB/T 22095-2008 机床垫铁》《JB/T 7974-2010 铸铁平板》等国家及行业标准中关于铸铁地轨的专项要求，明确地轨的结构设计、技术参数及检验方法等基础框架。
2. 材质技术要求：优先选用高强度、高稳定性的HT200-HT300灰口铸铁，其力学性能需满足：抗拉强度≥200MPa（HT200级）、布氏硬度180-220HBW，且材质需经过严格的时效处理——自然时效不少于6个月或人工时效（如振动时效、热时效），确保消除铸造应力，避免地轨在长期使用中出现变形。材质化学成分需控制碳含量3.0%-3.5%、硅含量1.8%-2.5%，减少硫、磷等有害杂质（硫≤0.12%，磷≤0.15%），保障材质的致密度与耐磨性。
（二）关键结构与精度标准
1. 外形尺寸精度：地轨的长度、宽度、高度偏差需控制在±0.2mm/m范围内，且全长累积偏差不超过±0.5mm；地轨拼接时，单根地轨的直线度误差≤0.1mm/m（全长≤0.3mm），平面度误差≤0.15mm/m（全长≤0.4mm），确保多根地轨拼接后形成连续平整的基准面。
2. T型槽核心精度：T型槽作为设备固定与定位的关键结构，其尺寸精度需达到IT7级公差标准。槽宽偏差控制在±0.1mm，槽深偏差±0.2mm，槽间距偏差≤0.15mm/m；T型槽的侧面垂直度误差≤0.05mm/100mm（相对于地轨上表面），槽口倒角需均匀（通常为C1-C2），无毛刺或倒棱不均现象。
3. 拼接精度要求：当采用多根地轨拼接形成长基准面时，拼接处的平面度误差≤0.05mm（接缝宽度≤0.02mm），相邻地轨的T型槽对齐度误差≤0.1mm，确保拼接后地轨整体的基准一致性。
（三）表面质量与性能标准
1. 表面粗糙度：地轨上表面（基准面）的粗糙度Ra≤1.6μm，T型槽内表面粗糙度Ra≤3.2μm，确保与设备接触面的贴合度及定位精度；非工作面粗糙度Ra≤12.5μm，且需进行防锈处理（如喷漆、镀锌等）。
2. 外观质量要求：表面无裂纹、气孔、砂眼、缩松等铸造缺陷，若存在轻微缺陷，需采用符合标准的修补工艺处理，且修补面积不超过总面积的5%，修补后表面平整度与周边一致；边角无磕碰损伤，铸造标识（材质、规格、批号）清晰完整。http://www.chinaweiyue.com/
3. 承载性能标准：根据地轨规格（长度、截面尺寸）明确额定承载能力，例如1000mm×200mm×150mm的地轨，额定均布承载≥500kg/m，且在额定承载下的挠度变形≤0.02mm/m，卸载后无一直变形，确保长期承受设备重量时的稳定性。
二、全流程设备检验要求：严控质量关口
T型槽铸铁地轨的检验需贯穿铸造、加工、装配及出厂全流程，采用专业检测设备与科学检验方法，确保每一项技术指标均符合要求，具体检验流程与要求如下：
（一）铸造环节检验：源头把控材质与毛坯质量
1. 材质成分检验：采用光谱分析仪对铸铁原材质及浇铸后的毛坯进行化学成分检测，核对碳、硅、硫、磷等元素含量是否符合标准要求，不让不合格材质投入生产。
2. 毛坯外观与内部质量检验：浇铸后的毛坯需进行外观检查，采用肉眼观察结合放大镜（10倍）排查表面裂纹、气孔等缺陷；对关键部位（如T型槽成型区）采用超声波探伤检测，确保内部无缩孔、夹杂等缺陷，探伤标准符合JB/T 5000.15-2007中Ⅱ级要求。
3. 时效处理检验：时效处理后采用应力检测仪对毛坯进行残余应力检测，确保残余应力≤20MPa；同时测量毛坯的尺寸稳定性，放置24小时后尺寸变化率≤0.001%，避免后续加工后出现变形。
（二）加工环节检验：无误管控精度与表面质量
1. 粗加工检验：粗加工后检测地轨的外形尺寸（长度、宽度、高度），采用卷尺（精度0.5mm）、游标卡尺（精度0.02mm）测量，尺寸偏差需控制在粗加工公差范围（±1mm）内；同时检查T型槽的初步成型尺寸，确保槽位、槽宽符合加工图纸要求。
2. 精加工检验：精加工是精度控制的核心环节，需采用高精度检测设备逐项检验：http://www.chinaweiyue.com/
- 平面度与直线度：采用合像水平仪（精度0.01mm/m）或电子水平仪结合平尺测量，地轨上表面每1m长度内测量3个点，取至顶值作为平面度误差；直线度采用平尺配合塞尺（精度0.001mm）测量，确保符合精度标准。
- T型槽精度：采用专用T型槽塞规（精度0.01mm）检测槽宽，塞规插入深度≥80%且间隙≤0.02mm；采用深度游标卡尺（精度0.02mm）测量槽深，采用直角尺（精度0.01mm/100mm）检测槽侧面垂直度；槽间距采用游标卡尺或激光测长仪测量，确保偏差符合要求。
- 表面粗糙度：采用表面粗糙度仪（精度0.01μm）在基准面及T型槽内表面各选取5个检测点，测量Ra值，取平均值作为结果结果，需符合表面质量标准。
3. 表面质量检验：精加工后采用肉眼观察结合表面粗糙度仪，排查表面划痕、毛刺、磕碰等缺陷；非工作面的防锈处理需均匀，采用划格法（划格间距1mm）检测涂层附着力，划格后涂层无脱落现象。
（三）装配与出厂检验：保障整体性能与适用性

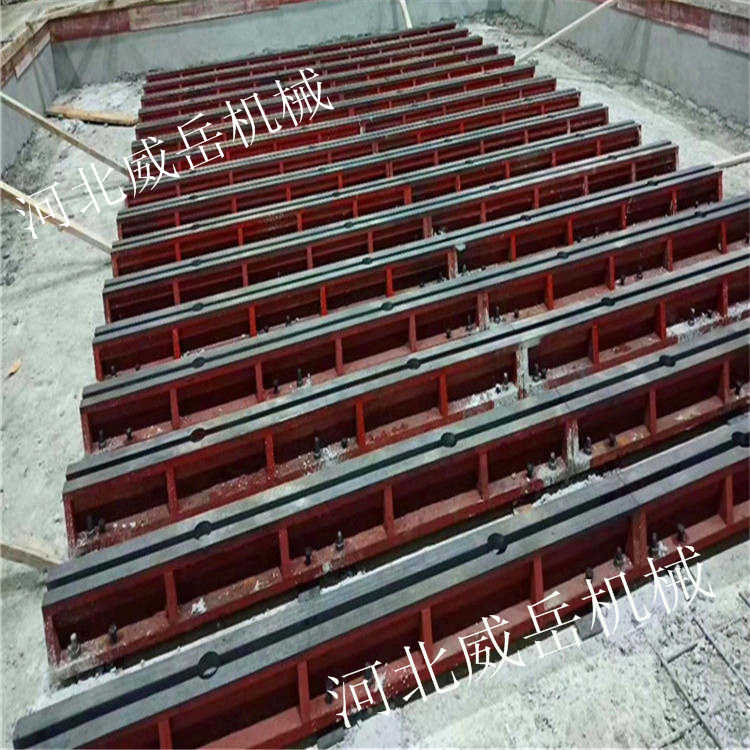

1. 拼接性能检验：对于需拼接的地轨，选取3根同规格地轨进行拼接试验，采用平尺测量拼接后的平面度，用塞尺检测接缝间隙，同时采用定位销插入相邻地轨的T型槽，检查槽对齐度，确保拼接后整体精度符合要求。
2. 承载性能检验：采用砝码加载或液压加载装置进行承载试验，在额定承载下保持24小时，卸载后采用电子千分表（精度0.001mm）测量地轨的挠度变形，确保变形量符合标准且无一直变形；同时进行超载试验（120%额定承载），保持1小时后无裂纹、变形等损坏现象。
3. 出厂综合检验：出厂前需进行全项复检，包括外观、尺寸精度、表面质量、拼接性能及承载性能，同时核对产品标识（规格、材质、批号、生产日期、检验员代号）是否完整；出具检验合格证书，明确各项检测数据，不合格产品严禁出厂，需退回重新加工或报废。
（四）出厂后抽检与溯源：持续保障质量稳定性
对于批量生产的地轨，出厂后需按批次进行抽检，抽检比例不低于5%，抽检项目与出厂检验一致，若发现不合格品，需扩大抽检比例至20%，若仍有不合格品则全批次复检；同时建立质量溯源体系，记录每根地轨的铸造批号、加工工序、检验数据等信息，便于后续质量问题追踪与改进。
三、检验保障体系：确保标准落地执行
为确保检验要求与技术标准的严格执行，需建立完善的保障体系：一是配备专业检测设备，包括光谱分析仪、超声波探伤仪、电子水平仪、激光测长仪、表面粗糙度仪等，定期（每年）送计量机构校准，确保检测设备精度；二是建立检验人员资质认证体系，检验人员需经过专业培训并取得资质证书，熟悉标准要求与检测方法；三是制定检验作业指导书（SOP），明确各环节检验流程、检测点、判定标准及记录要求，实现检验过程的规范化、标准化。
综上所述，T型槽铸铁地轨的检验要求与技术标准贯穿生产全流程，从材质源头到出厂检验的每一个环节，都需恪守严格的管控标准，唯有如此，才能确保地轨具备优异的精度、稳定性与耐用性，为工业生产中的设备安装、调试及检测提供可靠的基准保障。
官方网址：http://www.chinaweiyue.com/
联系人 田红梦 15632782238 微信同步 竭诚为您服务
冀公网安备13010402002588
