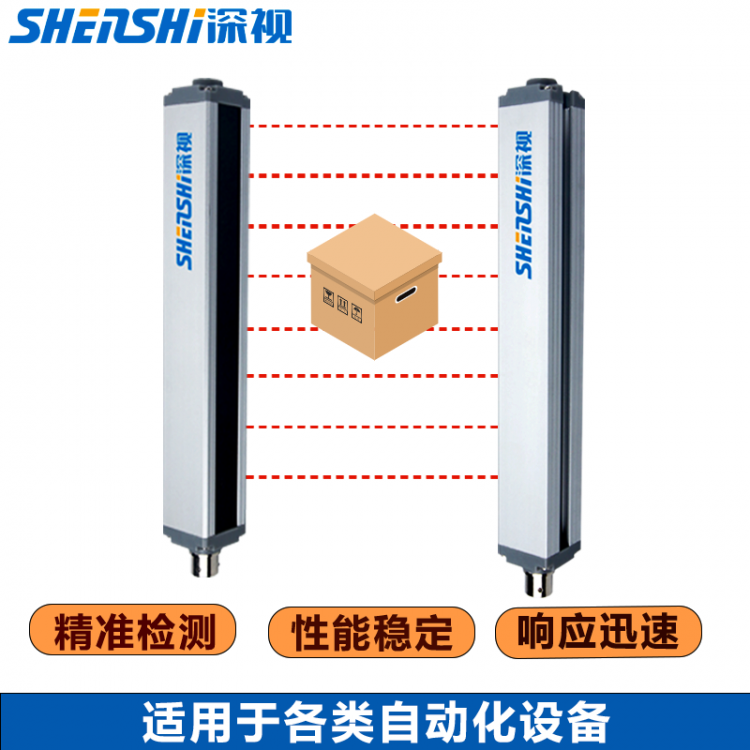

深视ZDCL测量物品维度检测空洞检测定位追踪

测量光栅，本质上是一种基于莫尔条纹技术和光电效应的高精度、非接触式光学测量传感器。它主要用于检测物体的位移、位置、角度、速度等几何量，精度可达微米（μm）甚至纳米（nm）级别。

它的核心原理与普通的光电传感器（对射式传感器）类似，但其内部结构和信号处理方式要复杂得多，因此能实现精确的测量而非简单的有无判断。

测量光栅的工作原理可以分解为三个关键部分：

发光与受光：

系统由一个主光栅（标尺光栅） 和一个指示光栅（扫描光栅） 组成。

指示光栅内部有一个发光单元，发射出均匀的平行光。

主光栅内部有一个接收单元，由一系列精密排列的光电元件（如光敏二极管阵列）组成。

莫尔条纹的形成：

主光栅和指示光栅上都刻有密集的、间距相等的平行线条（栅线），通常每毫米有几十到上百条线。

当两片光栅以微小夹角重叠时，由于光的干涉效应，会产生明暗相间的条纹，即莫尔条纹。

关键特性： 当指示光栅相对于主光栅移动一个很小的栅线距离（例如 10 μm）时，莫尔条纹会在垂直方向上移动一个很大的距离（例如 1 mm）。这种 “位移放大” 效应是光栅能实现高精度测量的基础。
