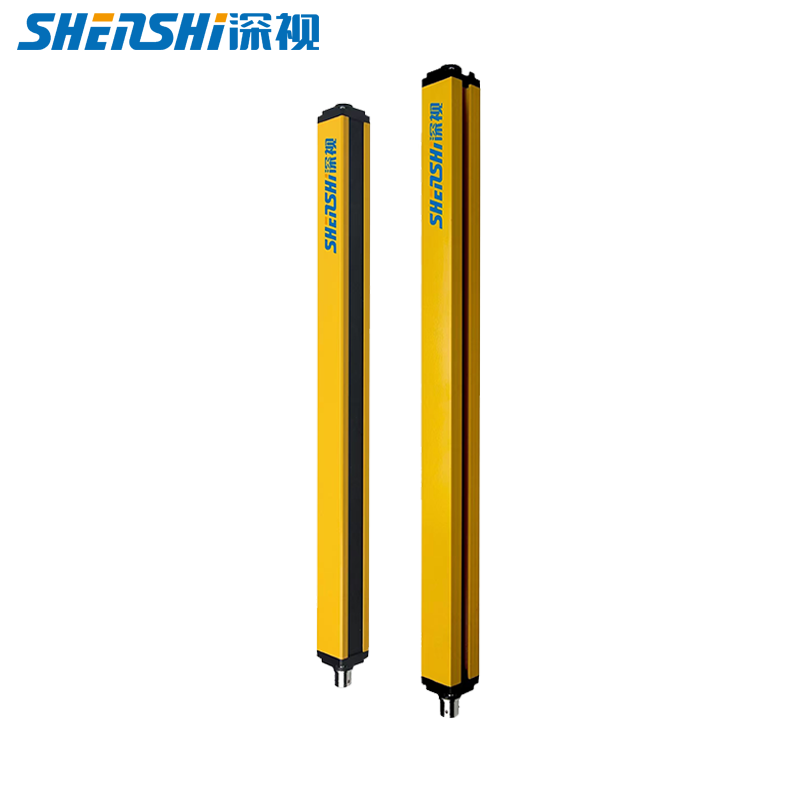

ZDA款通用型安全光栅双输出高灵敏反光电保护装置

一、安全光栅

安全光栅，也称为安全光幕或光电安全保护装置，是一种非接触式的安全防护设备。它通过发射红外光束，在被保护区域形成一个无形的“光墙”，一旦这堵墙被物体（如人手、身体）中断，设备会迅速发出信号，停止危险机械的运动，从而避免人员伤害或设备损坏。

简单来说，它就像是机器的一道“隐形防护门”。

二、核心组成部分

一套完整的安全光栅系统通常由三部分组成：

1. 发射器：内含多个发光器件（通常是红外LED），按顺序发射出一束束不可见的红外光。

2. 接收器：内含多个光敏器件，与发射器发出的光束一一对应，负责接收这些光束。

3. 控制器 / 安全继电器：（有些型号内置或外置）持续监测接收器的状态。当任何一束光被遮挡时，控制器会立即处理这个信号，输出一个“停机”信号（通常是切断安全回路），并可能提供状态指示灯。

三、工作原理

其工作原理非常直观：

1. 正常状态：发射器发出的所有光束都被接收器正常接收。控制器识别为“安全”，允许机器正常运行。

2. 遮挡/中断状态：当有物体（例如操作员的手）进入保护区域，遮挡住一根或多根光束时，接收器会立刻检测到光信号丢失。

3. 触发安全响应：控制器在极短时间内（毫秒级）做出反应，输出一个“断开”信号。

4. 机器停止：这个信号被传送至机器的控制系统（如PLC、电机驱动器、安全继电器），触发紧急停止或保护性停机，使危险动作停止。

5. 恢复：当遮挡物移除，所有光束恢复通畅后，安全光栅会发送“安全”信号，但机器通常不会自动重启，需要人工进行复位操作，以防止意外启动。

四、主要技术参数与选型要点

选择安全光栅时，需要考虑以下几个关键参数：

• 保护高度：光栅光束区域的有效高度，由光轴间距和光束数量决定。应能完全覆盖危险区域的入口。

• 光轴间距：相邻两束光之间的垂直距离。间距越小，分辨率越高，越能检测到更小的物体（如手指）。常见的有10mm, 20mm, 30mm, 40mm等。

• 手指保护：通常选择光轴间距 ≤ 14mm 的安全光栅。

• 手掌或手臂保护：可选择光轴间距为20mm或30mm的安全光栅。

• 检测距离：发射器与接收器之间能稳定工作的最大距离。根据安装位置的实际宽度来选择。

• 分辨率：指设备能够检测到的最小物体直径，通常等同于光轴间距。

• 安全等级：根据国际标准（如IEC 61496, ISO 13849），安全光栅必须达到一定的安全完整性等级。

• Type 2 / PL c：适用于风险较低的场景，发生故障时可能失去保护功能。

• Type 4 / PL e：最高安全等级。采用冗余、自检等设计，即使出现单一故障，安全功能依然保持。绝大多数工业应用都要求使用Type 4等级的安全光栅。

• 输出信号：常见的包括OSSD（安全输出信号）、NPN/PNP晶体管输出、继电器触点输出等。OSSD是当前主流的、更安全可靠的信号类型。

• 抗光干扰能力：好的安全光栅会使用调制光（特定频率的红外脉冲），以避免受到环境光（如太阳光、灯光）的干扰而产生误动作。

五、常见应用场景

安全光栅广泛应用于存在潜在危险的自动化设备和区域：

1. 冲压机械、注塑机：防止模具合模时造成压手事故。

2. 机器人工作站：隔离机器人工作区域，防止人员误入。

3. 装配线、包装线：在危险区域（如切割、卷绕部位）入口处进行防护。

4. 物流分拣系统：保护人员免受传送带、交叉带等运动的伤害。

5. 汽车制造、钣金加工：用于折弯机、剪板机等大型设备。

6. 立体仓库：防止人员进入堆垛机运行通道。

六、安全光栅的类型

• 对射式：最常用的类型，发射器和接收器分离对射。

• 反射式：发射器和接收器做在同一装置内，通过一个反射板将光束反射回来。适用于安装空间有限，但保护距离不太长的场景。

• 区域扫描式：类似于激光雷达，可以设定一个2D或3D的不规则保护区域，更灵活地应用于机器人等复杂场景。

七、优势

• 非接触式防护：不影响生产效率，无需物理门栏。

• 响应速度快：停机响应时间极短，安全性高。

• 灵活性强：可根据不同设备和风险等级选择不同规格的产品。

• 提升效率：相比物理防护门，允许更流畅的物料进出，提高生产节拍。
