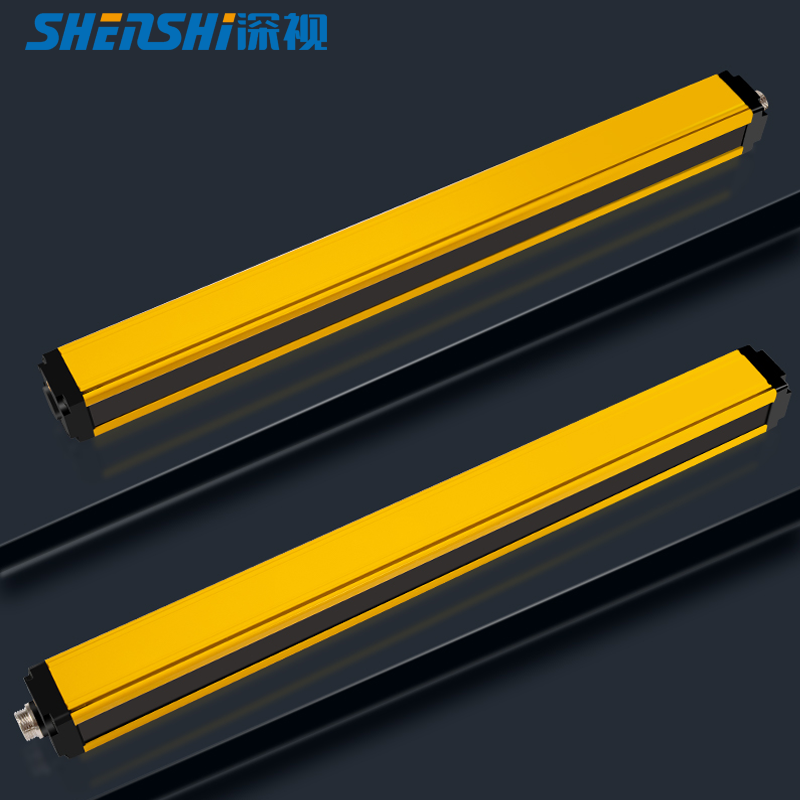

ZDC款安全光栅截面尺寸30*30光电传感器

一、安全光栅是什么？

安全光栅，也称为安全光幕或光电安全保护装置，是一种非接触式的安全防护设备。它通过发射红外光束，在被保护区域形成一个无形的“光墙”，一旦这堵墙被物体（如人手、身体）中断，设备会迅速发出信号，停止危险机械的运动，从而避免人员伤害或设备损坏。

简单来说，它就像是机器的一道“隐形防护门”。

二、核心组成部分

一套完整的安全光栅系统通常由三部分组成：

发射器：内含多个发光器件（通常是红外LED），按顺序发射出一束束不可见的红外光。

接收器：内含多个光敏器件，与发射器发出的光束一一对应，负责接收这些光束。

控制器 / 安全继电器：（有些型号内置或外置）持续监测接收器的状态。当任何一束光被遮挡时，控制器会立即处理这个信号，输出一个“停机”信号（通常是切断安全回路），并可能提供状态指示灯。

三、工作原理

其工作原理非常直观：

正常状态：发射器发出的所有光束都被接收器正常接收。控制器识别为“安全”，允许机器正常运行。

遮挡/中断状态：当有物体（例如操作员的手）进入保护区域，遮挡住一根或多根光束时，接收器会立刻检测到光信号丢失。

触发安全响应：控制器在极短时间内（毫秒级）做出反应，输出一个“断开”信号。

机器停止：这个信号被传送至机器的控制系统（如PLC、电机驱动器、安全继电器），触发紧急停止或保护性停机，使危险动作停止。

恢复：当遮挡物移除，所有光束恢复通畅后，安全光栅会发送“安全”信号，但机器通常不会自动重启，需要人工进行复位操作，以防止意外启动。

四、主要技术参数与选型要点

选择安全光栅时，需要考虑以下几个关键参数：

保护高度：光栅光束区域的有效高度，由光轴间距和光束数量决定。应能完全覆盖危险区域的入口。

光轴间距：相邻两束光之间的垂直距离。间距越小，分辨率越高，越能检测到更小的物体（如手指）。常见的有10mm, 20mm, 30mm, 40mm等。

手指保护：通常选择光轴间距 ≤ 14mm 的安全光栅。

手掌或手臂保护：可选择光轴间距为20mm或30mm的安全光栅。

检测距离：发射器与接收器之间能稳定工作的最大距离。根据安装位置的实际宽度来选择。

分辨率：指设备能够检测到的最小物体直径，通常等同于光轴间距。

安全等级：根据国际标准（如IEC 61496, ISO 13849），安全光栅必须达到一定的安全完整性等级。

Type 2 / PL c：适用于风险较低的场景，发生故障时可能失去保护功能。

Type 4 / PL e：最高安全等级。采用冗余、自检等设计，即使出现单一故障，安全功能依然保持。绝大多数工业应用都要求使用Type 4等级的安全光栅。
