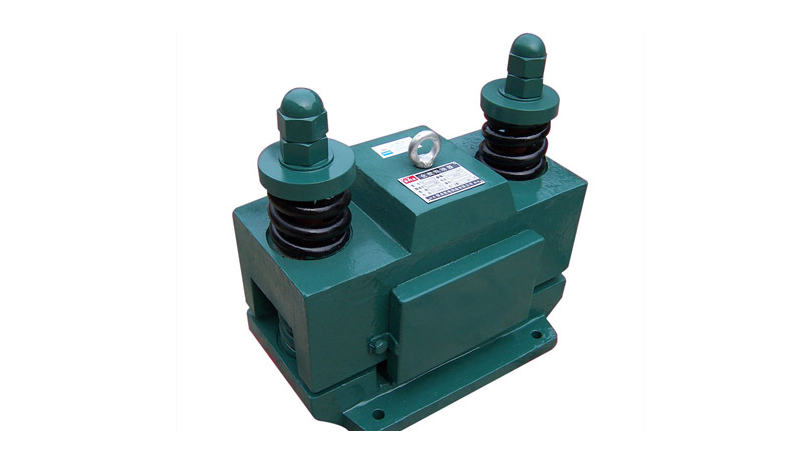

CZ型仓壁振动器

CZ型仓壁振动器概述
    CZ型仓壁振动器也称为防闭塞装置或仓壁振打器，是靠髙频振动和冲击力，有效地消除物料由于内磨擦、潮解、带电、成份偏析等 原因引起的堵塞、搭拱现象，使物料从料仓口顺利排出。保证稳定地供料所必需的设备。CZ型仓壁振动器（仓壁振打器）已广泛应用于矿山、冶金、化工、建材、机械等各行业中。

工作原理

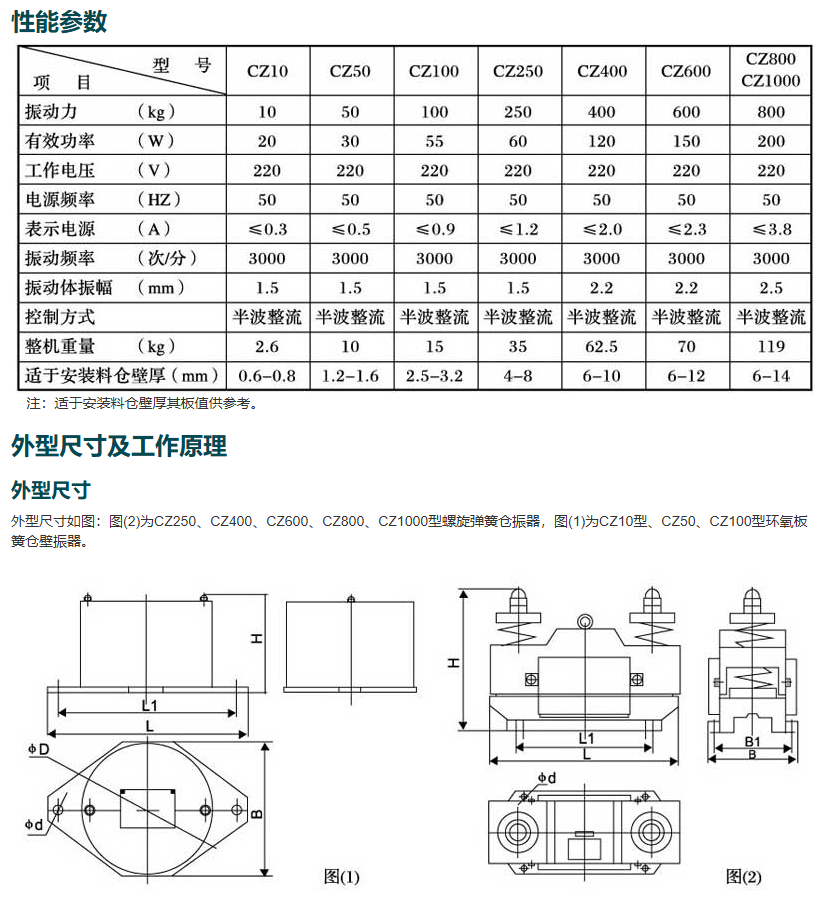

    如图(3)所示，仓壁振动器由振动体，共振弹簧，电磁铁，底座等部件组成。振动体、铁芯、线圈等部件组成振动质量m1，与主振弹簧构成单质休近共振系统。电磁线圈由交流电经半波整流线路供电后产生电磁力，系统在电磁力作用下作受迫振动。振动质量咖的惯性力通过主振弹簧传递给仓壁，使仓壁产生轻微振动，有效地克服了材料的内磨擦力和内聚力，使物料从料仓口顺利排出。

维修与调试
机器正常工作时，应达到以下标准：
电流不超过额定值；
振动体（外壳）振幅达到或大于额定值1.7mm；
振动时无异常噪音，一般小于40-50分贝。
机器出现故障应及时停机维修，以免损坏其它部件。

常见故障及检修方法

调试方法：
    振动器一般在底临界近共振状态下工作。弹簧刚度直接影响振动器的工作状态，刚度加大，振幅 减小，电流上升；刚度降低，振幅不稳，电流亦上升，同时可能引起电磁铁间的撞击。具体调试方法：刚度大时，可稍许松开板簧两端的压紧螺栓或增加振动体上的配重重量；刚度小时，可压紧板簧 压紧螺栓或减少配重重量，也可直接增加一片较薄的板簧。振动器外壳作为振动体参振质量，调试时应将外壳固定好后试振。装配时，应注意外壳与底座之间应留有一定的振动间隙，装好密封条。
五、电控箱原理图及安装尺寸

六、选型与安装
    仓壁振动器选用时应根据料仓形状与物料特性，选择不同振动力的振动器。如圆锥形料仓因其表 面刚度较大，可适当选择振动力偏大的，棱锥形仓料可适当偏小，如单台效果不好，可选两台或多台组装或直接将振动器与仓内活化器连接，以提高使用效果。
    振动器安装位置一般位于料仓锥体高度1/4或小于1/4处。如安装两台以上，可在对称面的不同高度安装，对于木制或混凝土料仓，可在仓壁加装振板以传递振动力，活化物料。（见下图）

    振动器控制采用半波整流，电控箱的输出与振动器两引出线相连。振动器和电气控制箱应按照电气设备安装规程接地保护。与振动器底脚联接部分必须保证在同一水平面上，否则底脚容易断裂。底脚固定时螺栓必须拧紧，同时加装弹垫防松。

七、CZ系列仓壁振动器电气控制说明
    CZ型仓壁振动器的控制原理为半波整流电磁线圈由交流电经二极管整流供电。另外，我们厂还生产与CZ系列仓壁振动器相配套的各种型号的控制箱。它可以实现振幅的手动连续调整。连续、均匀、远距离地控制仓壁振动器对料仓的高频振动和冲击。
