一、产品简介
量油孔是用来测量罐内油面高低和调取油样的专门附件。每个油罐顶上设置一个,大都设在罐梯平台附近。测量孔设有能密闭的孔盖和松紧螺栓,为了防止关闭时孔盖与铁器撞击产生火花,在孔盖的密封槽内嵌有耐油胶垫或软金属(铜或铝)。由于测量用的钢卷尺接触出口容易摩擦产生火花,因此在孔管内侧镶有铜(或铝合金)套,或者在固定的测量点外装设不会产生火花的有色金属导向槽(投尺槽)。
为了保证量油时每次都沿同一位置下尺,减少测量误差,在量油孔内壁的一侧装有铝制或铜质的导向槽。正对量油孔下方的油罐底板不应有焊缝,必要时可在该处焊接一块计量基准板,以减少各次测量的相对误差。
二、产品分类和详细介绍

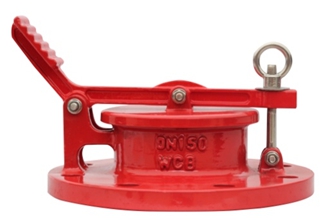

1、脚踏式量油孔(LYK-1型)

脚踏式量油孔是***普遍的量油孔,其特点是:操作方便,结构紧凑,密封性能优良。
使用时,仅需要将旋转手轮松开,使得锁紧螺杆从密封槽取出,用脚踩在踏板正面,量油孔顶盖立即开启,等使用完毕,松开踏板,将锁紧螺杆放回密封槽内,旋紧手轮即可。
2、旋转式量油孔(LYK-2型)

旋转型量油孔现成为市场使用率第二高的量油孔,其特点是:密封性能好,使用寿命长。
使用时,仅要将旋转手轮松开到一定高度,然后将顶盖沿水平面旋转开来即可使用,使用完毕后将阀盖旋转回初始方向,使得旋扣与锁紧螺杆相结合,拧紧旋转手轮即可。
另外旋转式量油孔可配套锁具,适用于小型储罐。

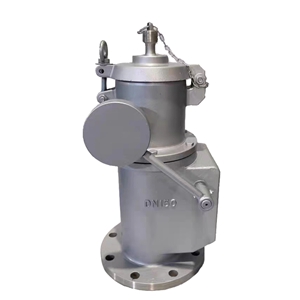

3、环保型量油孔(LYK-3)

由于化工物料均带有不同程度的有害气味,测量时不能排放到大气中。为了能完成测量程序,确保环境不受影响和操作工人操作安全,环保型量油孔就能起到这方面的作用。
环保型量油孔特点:减少化工气体的排放以及保证操作人员的人身安全。
环保型量油孔安装在储罐顶上,平时均能***密封,需要测量化工品时,先旋开、拔出测量口密封件,将窄口式测量组件放在上盖中间拧紧,再按下中间密封操作手柄,就能打开筒体密封件,此时将测量尺从上方窄口缝中伸入,即可测量液位的标高。操作完成后先拉回手柄,取出测量组件,再放入密封件拧紧。如对油品进行测量、取样时,拉下中间操作手柄,打开上盖即可。
三、主要参数
1、主体材质:碳钢、铝合金、不锈钢;
2、密封材质:丁腈橡胶、氟橡胶;
3、规格:DN100、DN150、DN200;
4、法兰标准:HG/T20592~20635-2009、SH/T3406-2022、ANSI。
铝合金成为量油孔的主流材质,因为其材质轻,且放静电,人员操作轻便,不会因为打雷闪电出现静电现象。
碳钢材质在使用时,应注意防静电处理,应在上下接触点用铜线或者其他导体连接。
不锈钢材质主要应用在物料本身有一定腐蚀性或者烟海地区。
四、量油孔的维护保养
为了确保取样器的性能达到使用的目的,本产品应每半年进行一次检查与保养。
1、检查密封件是否变形或老化,若有请更换密封件;
2、检查密封件表面是否有污垢、灰尘等杂物,若有请清除干净。
