AD1300型单吸阀

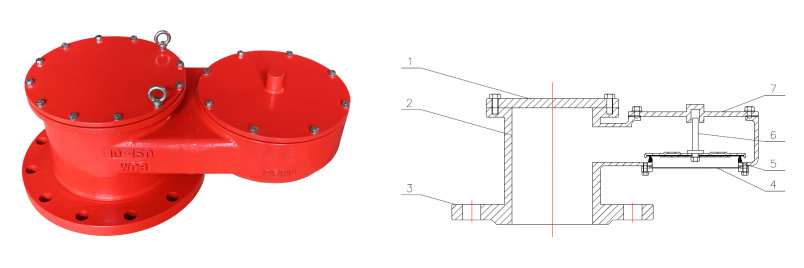

部件说明：

1、阀盖；2、阀体；3、储罐连接法兰；4、防尘网；5、负压阀座；6、负压阀杆阀盘；7、阀盖；

一、产品简介

AD1300型单吸阀是一种用于常压储罐顶部的安全设施，它可以保持常压储罐中的压力始终处于正常状态，保护储罐免受真空度的破坏。

AD1300型单吸阀是一种新型产品，相对国内常用的单吸阀，其通气量大，稳定性更好，经常在大型储运项目上使用。

二、工作原理

AD1300型单吸阀安装在储罐或者设备顶部，不仅能维持储罐气压平衡，确保储罐在负真空时免遭损坏；

当罐内气体压力低于单吸阀设定压力时，大气压力顶开真空阀盘，向罐内补入空气，使压力不再下降，以免储罐或者设备被抽瘪。

三、开启压力设定范围

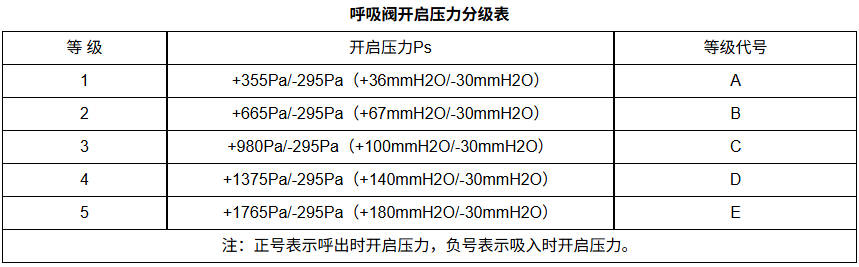

SY/T0511.1-2010----《石油储罐附件第1部分：呼吸阀》中针对常压（包括维内压）石油储罐，呼吸阀开启压力做了如下说明：

SY/T0511.1-2010要求的5个等级，呼吸阀开启方式均为重力加载形式。

在API2000中，重力式呼吸阀的典型设定压力范围为-4.3KPa/+6.9KPa，而弹簧加载式呼吸阀的设定压力必须超过这个范围。

四、产品优势

1、根据客户所提供数据表以及使用工况，提供专业的呼吸阀计算书以及CAD图纸；

2、艾迪总结多年设计制造经验，在优化呼吸阀密封形式、密封材质、压力设定点、流量系数和回座密封方面后，呼吸阀实现了在80%设定压力下零泄露密封效果；

3、采用塔式阀盘结构以及进口FEP膜片技术，实现10%超压技术；

4、FEP膜片具有抗化学腐蚀性、抗液体和蒸汽粘附性、抗极限温度及因阀座冻结而造成的粘结的特性；

5、出厂前在试压平台上，逐台对开启压力、泄漏量进行测试，合格后出厂；

6、碳钢阀体内外喷涂防锈底漆，外层喷涂环氧面漆；不锈钢阀体进行滚砂处理；

塑料阀体进行打磨处理；

7、包装统一采用标准木箱。

五、产品涉及的相关规范

• API2000-2014-------《通风大气和低压储罐》

• SY/T0511.1-2010----《石油储罐附件-第1部分：呼吸阀》

• SH/T3007-2014------《石油化工储运系统罐区设计规范》

• GB50160-2018-------《石油化工企业设计防火标准》
