SRYI4型铸造Y型过滤器

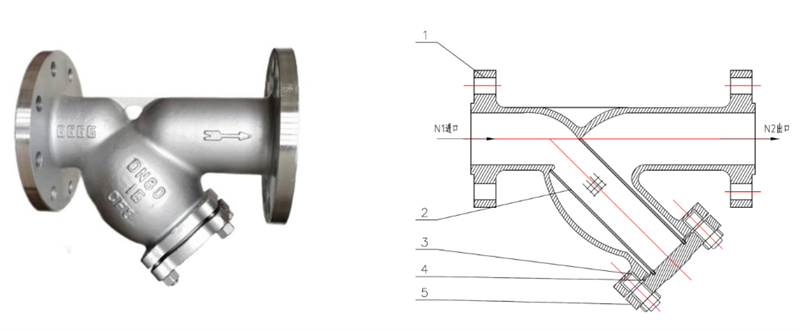

部件说明：

1、阀体；2、滤芯；3、紧固件；4、垫片；5、盲板；

一、产品简介

SRYI4型铸造Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

二、产品优势

1、SRYI4型铸造Y型过滤器采用整体铸造工艺制造，模具为复合精铸模具，外观光滑美观缺陷少；

2、过滤器安装维修简单，清洗过滤网方便；

3、Y型过滤器阀体进行滚砂处理，碳钢材质需两遍底漆+面漆；

4、包装统一采用标准木箱。

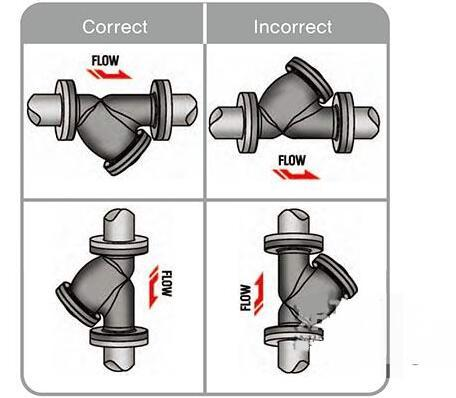

三、安装注意事项

1、蒸汽或气体管道：滤网朝水平方向；

2、液体管道：滤网朝下安装；

3、垂直安装：根据过滤器安装指向。

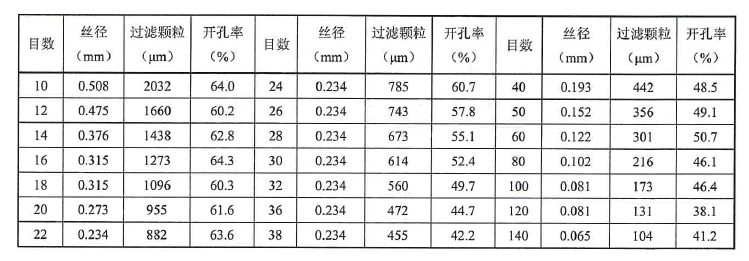

四、常见金属丝网参数表

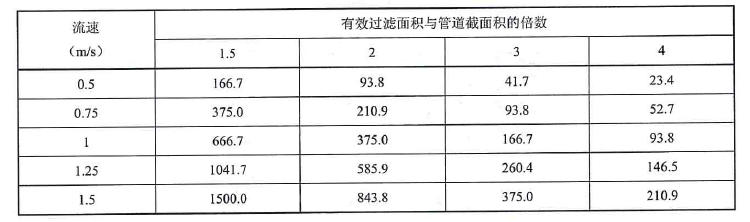

五、Y型过滤器的压力降值

*单位：Pa。

六、产品涉及的相关规范

• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》

• HG/T21637-2011--------《化工管道过滤器系列》

• GB/T5330-2003----------《工业用金属丝编织方孔筛网》

• GB/T14382-2008---------《管道用三通过滤器》

• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
