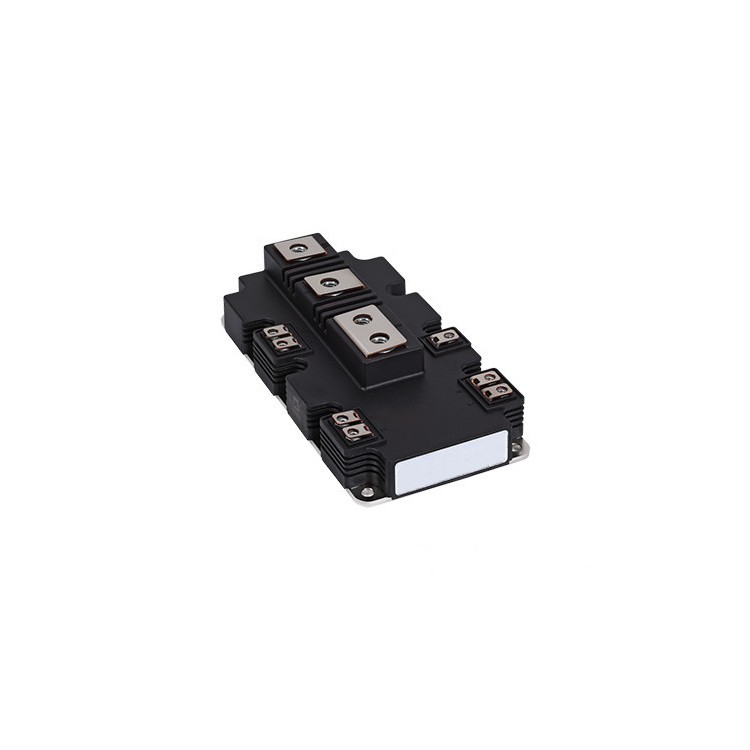

FZ1600R17KE3 IGBT 模块详情
制造商：Infineon Technologies（英飞凌）
类型：高压大功率 IGBT模块（双单元 / 半桥结构）
应用：工业驱动、新能源逆变器、高压电源等
---
1. 关键参数概览
| 参数 | 数值/特性 |
|-----------------------|----------------------------------|
| 额定电压 (V<sub>CES</sub>) | 1700V |
| 额定电流 (I<sub>C</sub>) | 1600A (@25°C) |
| 最大脉冲电流 | 3200A（具体参考数据手册） |
| 拓扑结构 | 双单元（半桥，Half-Bridge） |
| 封装类型 | EconoDUAL 3 封装（标准大功率模块） |
| 开关频率 | 中高频（适用于10kHz左右应用） |
| 集成二极管 | 含反并联续流二极管（Emcon 4 技术）|
---
2. 电气特性
- 饱和压降 (V<sub>CE(sat)</sub>)：~1.7V（典型值，@1600A）
- 开关损耗 (E<sub>on</sub>/E<sub>off</sub>)：优化设计，适用于高效能转换
- 栅极驱动电压 (V<sub>GE</sub>)：±15V（标准IGBT驱动电压）
- 绝缘等级：2500V RMS（UL认证）
---
3. 热管理
- 最高结温 (T<sub>j</sub>)：150°C
- 热阻 (R<sub>th(j-c)</sub>)：低热阻设计，需配合散热器
- 推荐散热方式：强制风冷 / 液冷（取决于功率需求）
---
4. 典型应用
✔ 工业变频器（大功率电机驱动）
✔ 太阳能/风电逆变器（光伏、储能系统）
✔ 高压直流电源（HVDC、充电桩）
✔ 感应加热 & 焊接设备
---
5. 与类似型号对比
| 型号 | 电压 | 电流 | 封装 | 特点 |
|-------------------|---------|---------|---------------|-----------------------------|
| FZ1600R17KE3 | 1700V | 1600A | EconoDUAL 3 | 优化开关损耗，适合中高频 |
| FZ1500R33HL3 | 3300V | 1500A | HighPower模块 | 更高电压，工业重型应用 |
| FF900R17IE5 | 1700V | 900A | PrimePACK™ 3 | 轻量化设计，适用于紧凑型系统 |
---
6. 数据手册 & 资源
- 官方数据手册：[Infineon官网搜索 FZ1600R17KE3](https://www.infineon.com)
- 推荐驱动IC：
- 1ED020I12-F2（英飞凌专用驱动芯片）
- ConCEPT 2SC0435T（高功率门极驱动）
---
7. 常见问题（FAQ）
Q1: 是否适合高频开关应用（如>20kHz）？
→ 该模块优化了开关损耗，但高频应用需结合散热设计，建议参考损耗曲线。
Q2: 替代型号有哪些？
→ 类似规格可选 FF1600R17IE4（PrimePACK™封装）或三菱 CM1600DY-34S。
