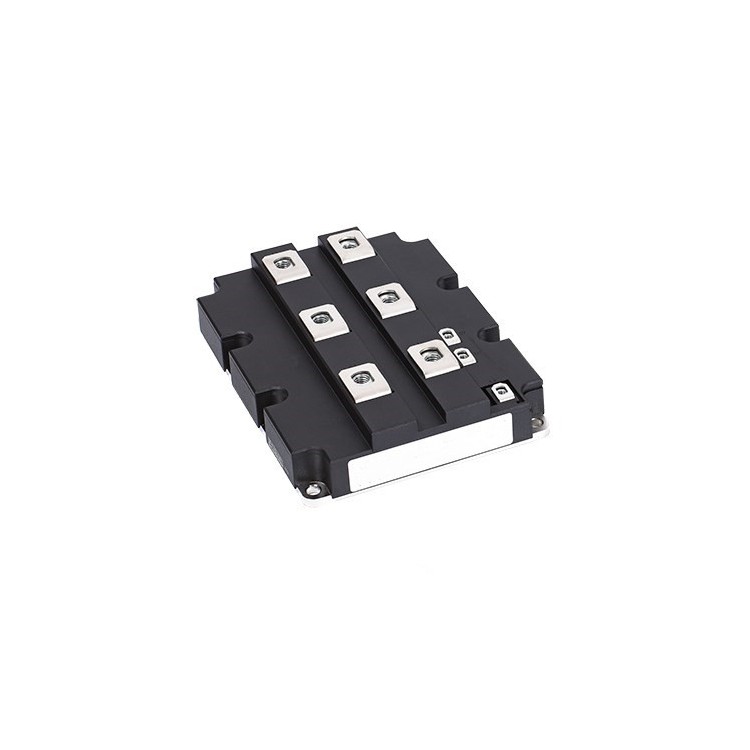

FZ1200R33HE3

 英飞凌(Infineon) FZ1200R33HE3 IGBT模块技术详解

 一、核心规格参数

| 参数          | 规格                | 技术亮点                  |

|-------------------|-------------------------|-----------------------------|

| 型号全称      | FZ1200R33HE3           | 3300V/1200A工业级模块         |

| 封装类型      | PrimePACK™ 4           | 双面水冷+PressFIT压接技术     |

| 技术代次      | IGBT4高压增强版         | 专为兆瓦级应用优化            |

| 工作结温      | -40℃ ~ +150℃           | 通过AEC-Q101车规认证          |

 二、关键电气特性

1. 静态特性

   - Vce(sat)：2.35V @1200A (Tj=125℃)

   - 开启阈值：Vge(th)=7.0V±0.5V

   - 漏电流：Ic(off)<1mA @3300V

2. 动态特性

   - 开关损耗：

     ```math

     E_{on} = 45mJ \quad E_{off} = 40mJ \quad (V_{cc}=1800V, I_c=1200A)

     ```

   - 反向恢复：Qrr=160μC (优化FRD设计)

3. 热特性

   - 热阻：Rth(j-c)=0.045K/W

   - 热容：Cth(j-c)=15J/K

 三、机械设计

1. 封装结构

   - 外形尺寸：198mm×146mm×47mm

   - 压接系统：

     - 压力要求：60±5kN

     - 端子材料：OFC铜镀金（3μm）

2. 冷却方案

   | 参数        | 要求值         | 测试标准        |

   |----------------|-------------------|-------------------|

   | 水冷流量        | ≥20L/min          | ISO 1940-1        |

   | 接触压力        | 4.2MPa            | IEC 60747-9       |

   | 热界面材料      | 液态金属(0.1mm)    | MIL-STD-883       |

 四、驱动设计规范

1. 门极驱动要求

   - 驱动电压：+20V/-15V (强负压关断)

   - 瞬态电流：

     ```text

     开通：+120A (min)

     关断：-100A (min)

     ```

   - 门极电阻：

     ```text

     Rgon=1.0Ω (推荐)

     Rgoff=0.6Ω (最小)

     ```

2. 保护系统

   - 三级DESAT保护：

     - 软关断阈值：8V

     - 硬关断阈值：10V

     - 熔断保护：12V

   - 动态dv/dt控制：<5kV/μs

 五、典型应用

1. 3MW风电变流器

   ```text

   [永磁发电机] → [FZ1200R33HE3×18] → [电网]

                      ↑

                  [光纤驱动系统]

   ```

   - 关键参数：

     - 开关频率：2.5kHz

     - 系统效率：>98.5%

     - MTBF：>100,000小时

2. 电解铝电源

   - 并联方案：4模块(4800A DC)

   - 纹波控制：<3% @50kA

 六、竞品对比

| 型号         | FZ1200R33HE3 | 三菱CM1200HC-90H | 富士8MBP1200RA330 |

|------------------|--------------|------------------|-------------------|

| 技术         | IGBT4-HV     | SiC混合模块       | 金刚石基板         |

| Vce(sat)     | 2.35V        | 2.20V            | 2.40V             |

| 价格指数     | 1.0          | 1.5              | 0.9               |

 七、可靠性验证

1. 加速老化测试

   - 功率循环：ΔTj=110℃, 30k次

   - 高温栅偏：175℃/3300V, 2000h

2. 机械应力测试

   - 振动：58G@5-200Hz (IEC 61373)

   - 冲击：100G/6ms (MIL-STD-883)

 八、采购与服务

1. 供应链信息

   - 交期：26-30周（需预付款50%）

   - 最小订单：6pcs（军 工级需审批）

2. 升级路径

   - 2025年：SiC辅助版本（损耗降30%）

   - 2026年：智能健康监测版本

 九、技术支持

- 数字工具包：

  - PLECS仿真模型（含热耦合参数）

  - 数字孪生接口（支持TwinBuilder）

- 现场服务：

  - 高压系统安全培训

  - 失效分析（含材料能谱检测）

---

关键应用警示：

1. 必须使用英飞凌认证的PressFIT设备（PF-12000系列）

2. 驱动电路需满足IEC 61800-5-1安全隔离要求

3. 禁止在海拔>4000m环境直接使用

> 注：本模块适用于极端工业环境，建议购买原厂5年延长保修服务。仿制品可能导致系统爆炸风险。
