叠片（螺）式污泥脱水机

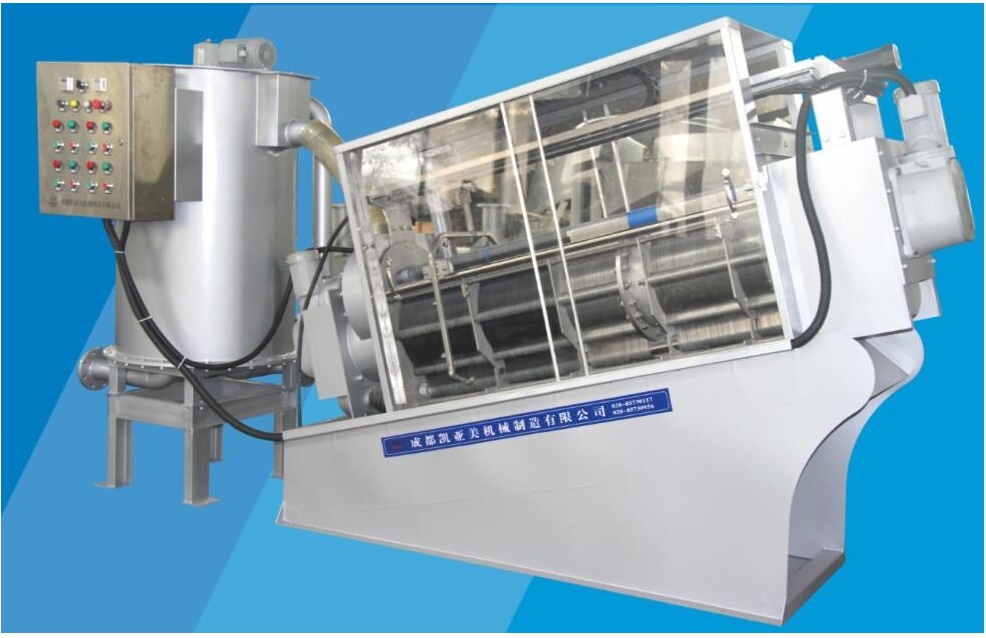

配置浓缩机的叠螺式污泥脱水机

低浓度污泥浓缩设备

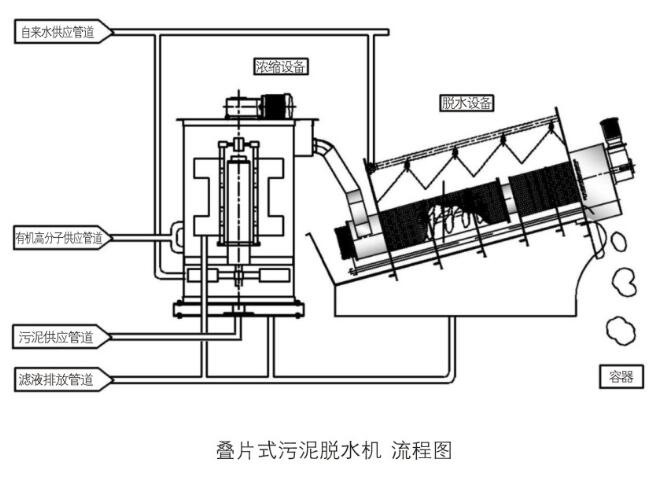

※结构与原理

在浓缩设备，通过特别设计的搅拌装置，使从浓缩机底部注入的剩余污泥与有机合成高分子絮凝剂形成紧实的絮凝物，在缓慢移动到上部进入脱水机脱水，产生的滤液由浓缩机中央的滤液排出机构排出。

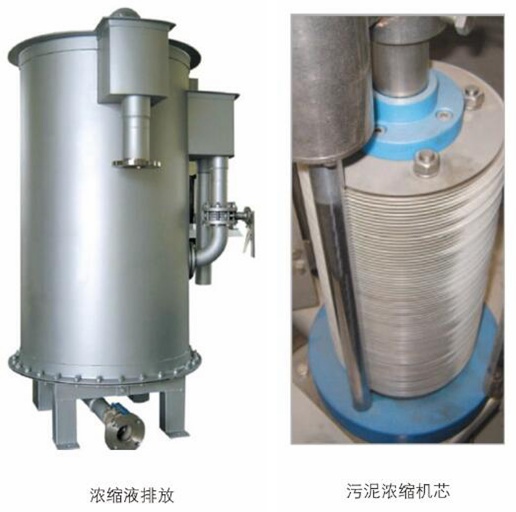

※滤液排出装置

滤液排出装置由浓缩罐中央部分经过特殊处理的筛网构成，通过搅拌排出在浓缩过程中形成的滤液。混有絮凝剂的污泥通过搅拌，用排出残留物的装置集中排除残留物，进而使浓缩污泥集中进入脱水设备。通过上下移动排除残留物的阀来调节排污量使其浓度在期望值3%以下。

脱水设备

※结构与原理

叠螺式污泥脱水机的主体是由固定环和游动环相互层叠形成过滤空隙，螺旋轴贯穿其中形成的过滤装置，前段为浓缩部，后段为脱水部。叠螺主体采用倾斜安装，脱水部处于高位，整个浓缩脱水过程都会有重力的作用；螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时，也带动流动环做圆周运动，水从滤缝中流出，同时清扫滤缝防止堵塞。固定环和流动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小，污泥在浓缩部经过重力浓缩后，被运送到脱水部，随着滤缝及螺距的逐渐变小，以及被压板的阻挡作用下，产生极大的内压，容积不断缩小，从而使污泥充分脱水后排出。
