离心式脱水机

※ 概 述

本设备是一种新颖的离心机，可广泛适用于印染、造纸、轻工、化工、化纤、制药、制革、矿山、酿造、食品、煤尘、电镀、饮料业等各类工业污水及城市生活污水处理中的污泥脱水，各类需固液分离和澄清处理工艺也同样适用。

本机具有设计合理、结构紧凑、连续生产、耗电少，只要操作维修人员按本说明书的规程进行安装、操作使用、维护保养，一定能取得较理想的经济效益和环境效益。

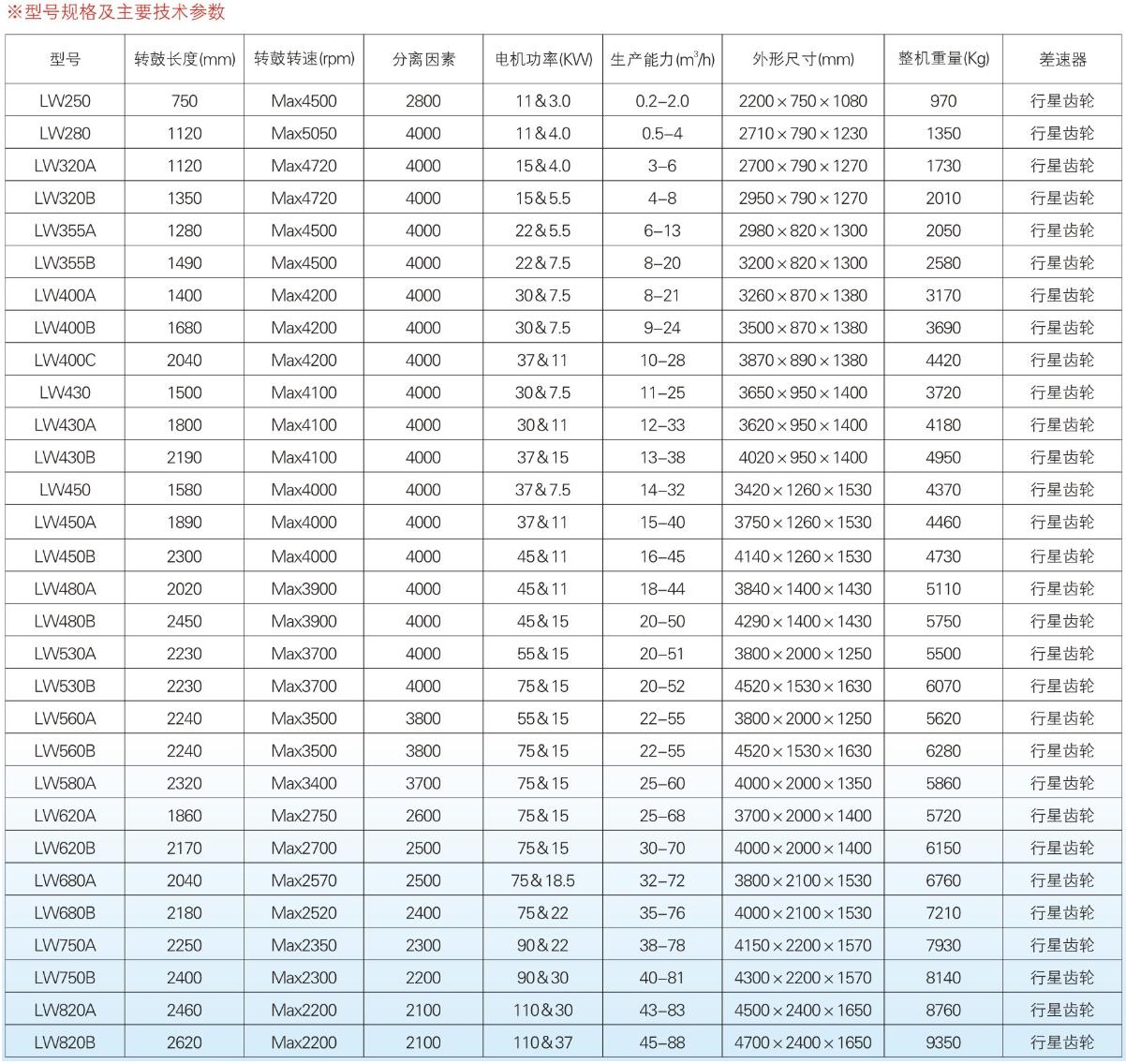

※ 离心机的型号说明

例：LW350×1500—A（或B、C、D其中一种）

“L”—表示离心机      “W”—表示卧式

“350”—表示转鼓直径（mm） “1500”—表示长度（mm）

“A”—表示粗颗粒及纤维

“B”—表示粗细相结合颗粒

“C”—表示细颗粒与活性污泥

“D”—表示其它特殊物料

注：A、B、C、D分别表示螺旋体结构型式。

※ 结构及工作原理

（一）结构

1、摆线差速器：通过它和其上主皮带轮、差速皮带轮、转鼓和输料螺旋保持恒定的差速；以便滤渣排出。如更换皮带轮可改变差速。

2、输料螺旋：圆柱段与圆锥段的导程不一，以便分离的滤渣尽快推至到出渣口，它与转鼓保持一定的差速，可以超前或滞后。

3、转鼓：由碳钢或不锈钢制成，其上有出液口和出渣口，分圆柱体和圆锥体两部份，两者的长度比例根据滤液的清澈度和滤渣的含水率要求有所不同。

4、机座：型钢焊接而成，以弹簧、橡皮减振装置悬于基础支架上。

（二）工作原理

本机由转鼓、螺旋输送器、摆线差速器及动力，润滑系统等主要部分组成。转鼓、螺旋输送器同向高速旋转，转鼓与螺旋输送器在摆线齿轮差速器的作用下速差0-35转/分。分离原液经进料管进入高速转动的转鼓内，在离心力的作用下，液中质量大的悬浮物迅速地向筒壁积聚。分离后的滤液由进液管进入水室分离排出。沉渣由螺旋输送器推送到转筒的圆锥端经出渣口排出。调整大端盖上的调节阀出水口位置，可以改变滤液含量和出渣干湿度。

（三）结构说明

3.1、转鼓：高速旋转的转鼓建立离心力场，混合液体在这里得到分离，根据排渣与分离的要求，转鼓设计成锥段和柱段两部分，为适应难排出物料的排渣要求，本厂还设计有双锥角转鼓。

3.2、螺旋：为使沉降到转鼓壁上的固体能连续不断地推向锥转口的排渣口，离心机设螺旋推料器，该螺旋以0～35转/分的差转速（根据物料情况调整）与转鼓同向旋转。

3.3、差速器：为使螺旋与转鼓之间的差转速能够保持稳定，离心机设计了差速器。
