技术参数

Specifications

单位

CAK6150V

床身上最大回转直径

Max.Swing over bed

mm

500

拖板上最大回转直径

Max.Swing over cross slide

mm

280

最大加工长度

Max.Processing length

mm

1000/1500/2000

X/Z最大行程

X/Z axis travel

mm

X:300 Z:1000/1600/1850

主轴端部形式

Spindle nose

A2-8/11

主轴通孔直径

Spindle bore

mm

82/130

主轴拉管内径

Bar capacity

mm

65/118

主轴转速

Max.Spindle speed

rpm

1800

卡盘尺寸

Chuck size

mm

250/380

主轴电机功率

Spindle motor

kW

7.5/11

X/Z重复定位精度

X/Z axis repeatability

mm

±0.005

X/Z进给电机扭矩

X/Z axis feed motor torque

N.m

5/7.5(1 m)

7.5/10(1.5m)

X/Z快移速度

X/Z axisrapid traverse

m/min

8/10

尾座套筒直径

Tailstock sleeve dia.

mm

75

尾座套筒行程

Tailstock sleeve travel

mm

200

尾座锥度

Tailstock sleeve taper

#

MT5

刀架形式

Tool post type

4工位电动刀架

刀具外形尺寸

Cutting tool shape size

mm

25*25

导轨形式

Guide form

平轨Flat bed

总电源容量（持续）

Total power capacity

kVA

13

外形尺寸

Machine dimension(L*W*H)

mm

2950/3630*1520*1750/

4150*1520*1750

机床重量

Net weight

kg

2850/3850(2m)

标

准

配

置

序号

名称

数量

标准配置

1

数控系统

1/台

广州数控980TB3

2

卡盘

1/台

Ф250/380手动卡盘

3

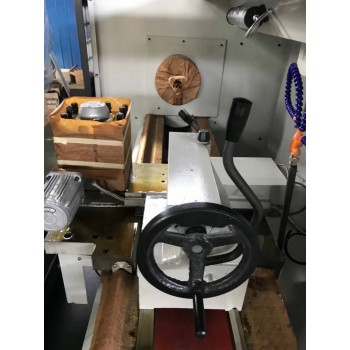

尾座

1/台

手动尾座

4

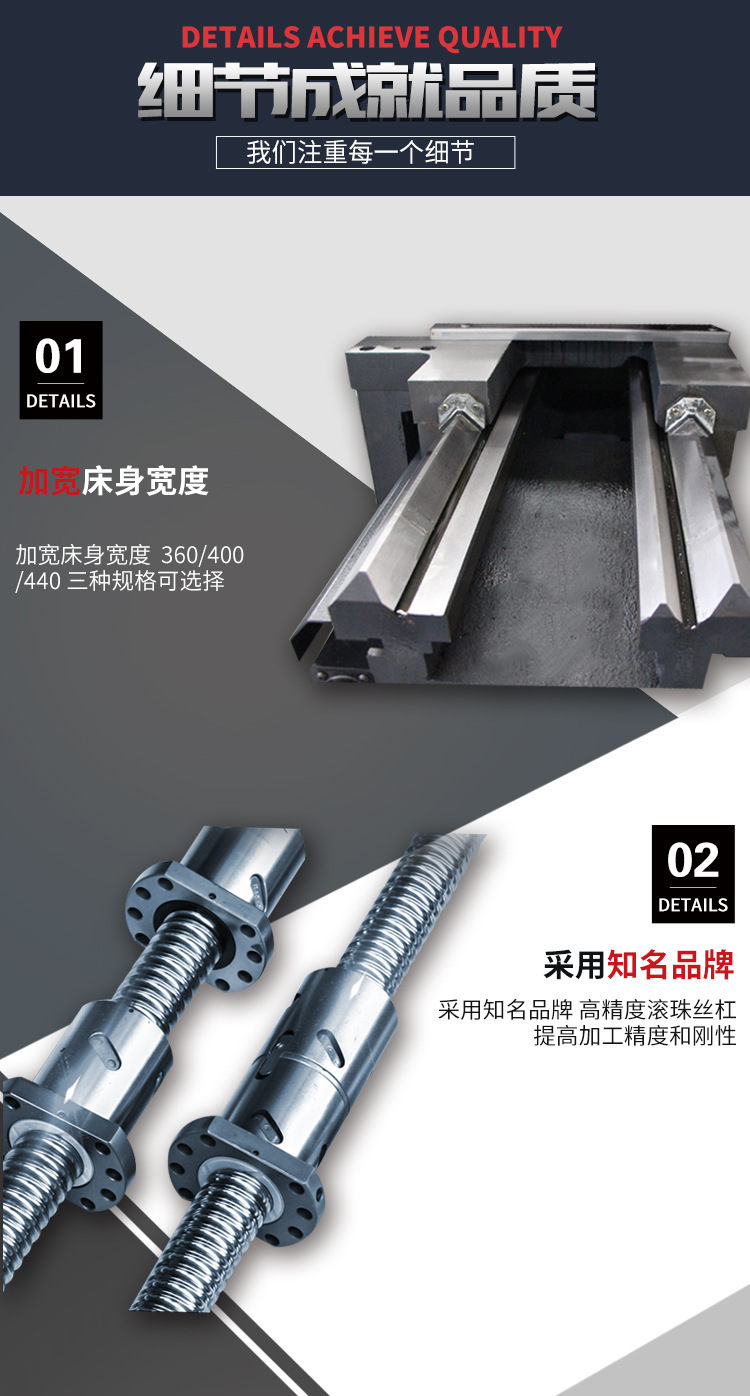

X向滚珠丝杠

1/台

国产（北方岐山）

5

Z向滚珠丝杠

1/台

国产（北方岐山）

6

电动刀架

1/台

文昌

7

X、Z向丝杠轴承

各1套/台

国产（国产名牌）

8

X、Z向联轴器

各1套/台

国产外购

9

主轴轴承

1套/台

国产P5级

10

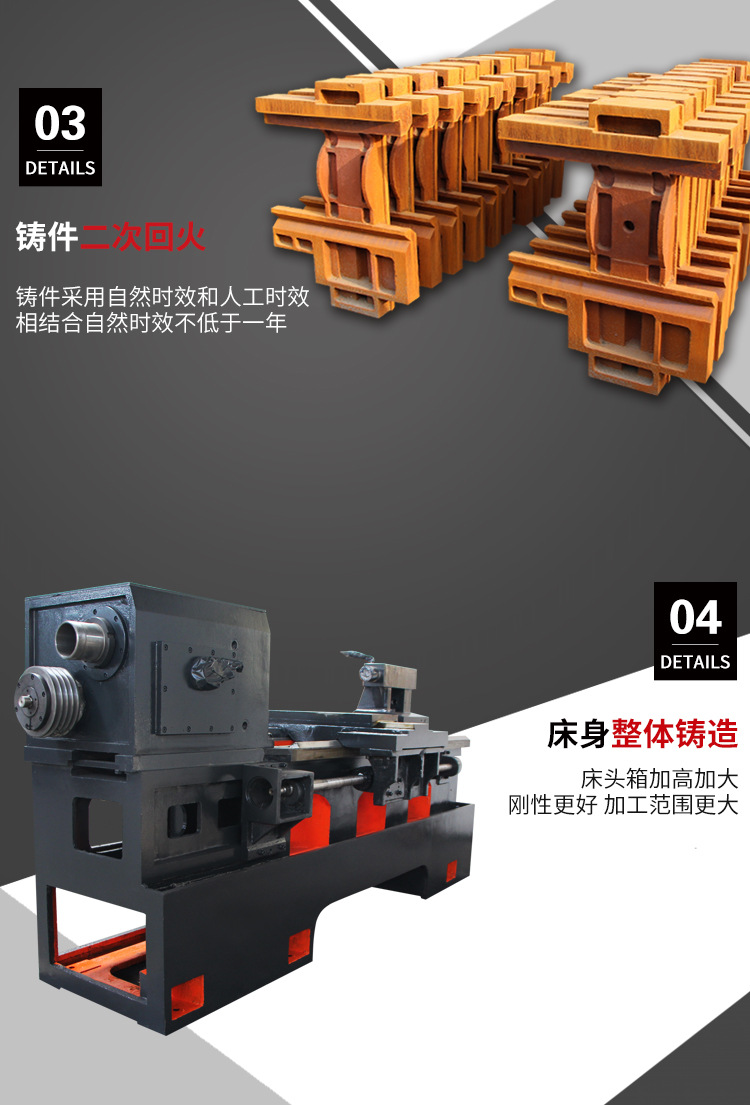

机身铸造

1/台

采用优质树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油漆

1套/台

颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置

13

润滑

1套/台

国产沪润电动润滑油泵，润滑油路安装完毕

14

附件

底座强度高，加宽拖板，适宜强力车削

四工位电动刀架

变频无级调速

标准配置：手动卡盘

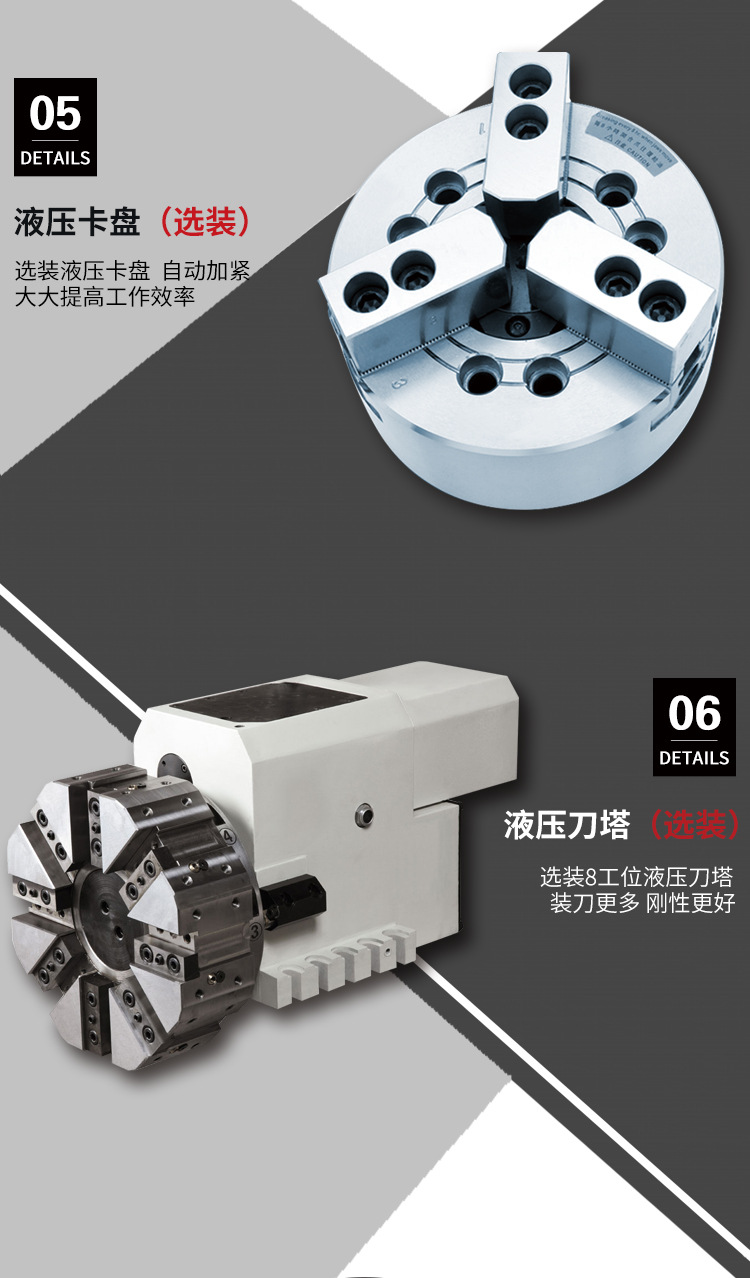

选择配置：液压卡盘

1. A high strength,widening the carriage,suitable for heavy cutting

2. Fourstation electrictool post

3. Frequency conversion stepless speed regulation

4. Standard configuration:manual chuck
