技术参数

Specifications

Unit

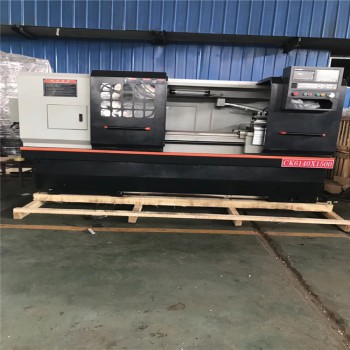

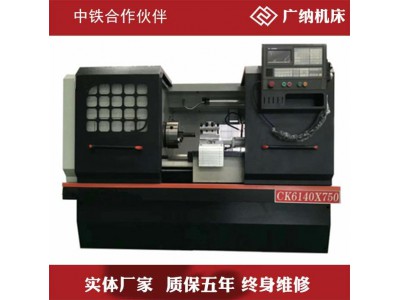

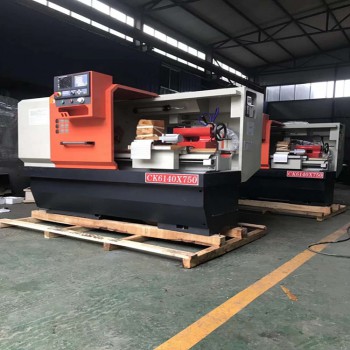

 CK6140

床身上最大回转直径

Max.swing over bed

mm

Ф400

拖板上最大回转直径

Max.swing over cross slide

mm

Ф180

最大加工长度

Max.Processing length

mm

1000/1500

X/Z 最大行程

X/Z axis travel

mm

X:220 Z:1050/1600

主轴传动形式

Spindle transmission type

两档变速，档内无级变频调速

主轴转速

Spindle speed

rpm

L:70～560，H:200～1600

主轴端部形式

Spindle nose

C6

主轴通孔直径

Spindle bore

mm

52

主轴锥度

Spindle taper

MT6

主轴电机功率

Spindle motor

KW

5.5

卡盘尺寸

Chuck size

mm

200

滚珠丝杠规格

Ball screw dia.and pitch

mm

φ25X6/φ40X8

X/Z 进给电机扭矩

X/Z axis feed motor torque

N.m

X:6 Z:10

X/Z 快移速度

X/Z axis rapid traverse

m/min

X:6 Z:8

X/Z 重复定位精度

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直径

Tailstock sleeve dia.

mm

65

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒锥度

Tailstock sleeve taper

#

MT4

刀架形式

Tool post type

电动四工位

刀具外形尺寸

Cutting tool shape size

mm

20x20

导轨形式

Guide form

单山+平轨l

总电源容量

Total power capacity

KVA

10

外形尺寸

Machine dimension(L×W×H）

mm

2500/3000x1500X1650

机床重量

N.W.

kg

1800/2300

序 号

名 称

规格

数量

备注

1

CNC 系统及电柜

CK6140

1套

装在主机上

2

冷却装置

1套

装在主机上

3

润滑装置

1套

装在主机上

4

照明装置

1套

装在主机上

5

可调减震垫铁

6只

6

三爪卡盘

1套

7

14-17开口扳手

1支

8

一字头螺栓刀5寸

1把

9

十字头螺丝刀5寸

1把

10

4MM 内六角扳手

1把

11

6MM 内六角扳手

1把

12

8MM 内六角扳手

1把

13

顶针（莫氏4#）

1只

14

刀架扳手

1把

15

卡盘扳手

1把

16

装箱单

1份

17

合格证明书（含精度检验单）

1份

18

使用说明书

1套

19

数控系统使用手册

GSK980TB3

1本

20

电动刀架说明书

1份

21

变频器说明书

1份

22

电动机说明书

1份

23

驱动器说明书

1本

序

名称

数量

标准配置及外购件明细

号

1

数控系统

1/台

广数980TB3/伺服

2

卡盘

1/台

建华Ф250手动卡盘

3

尾座

1/台

手动尾座

4

X向滚珠丝杠

1/台

国产（北方岐山）

5

Z向滚珠丝杠

1/台

国产（北方岐山）

6

电动刀架

1/台

国产(文昌)

7

X、Z向丝杠轴承

各1套/台

国产(新轴)

8

X、Z向联轴器

各1套/台

国产外购

9

主 轴 轴 承

1套/台

国产

10

机身铸造

1/台

采用优质树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油   漆

1套/台

颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置

13

润   滑

1套/台

国产沪润电动润滑油泵，润滑油路安装完毕
