内置电源 10A型变压器直流电阻测试仪

　　KE2540D型变压器直流电阻测试仪

　　（内置电源，交直流两用）

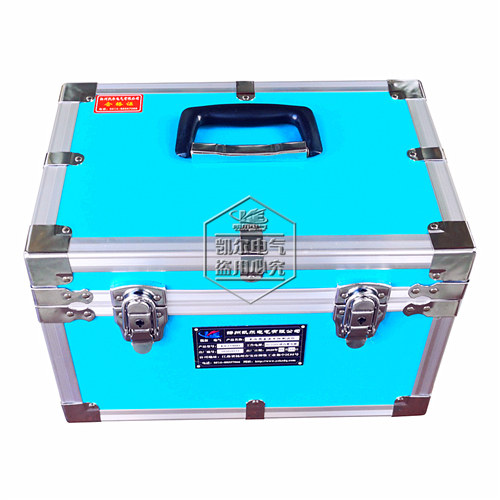

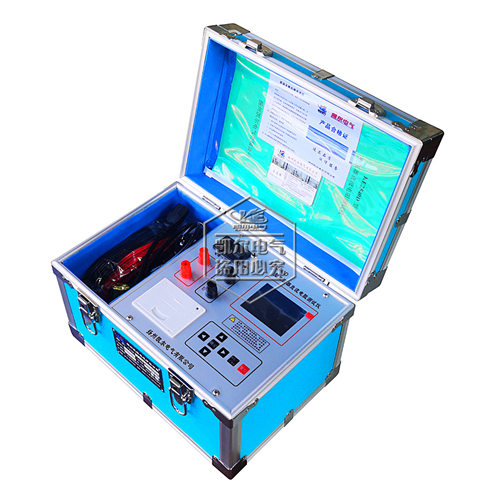

　　产品名称：变压器直流电阻测试仪（交直流电源两用，内置超大容量锂电池）

　　产品型号：KE2540D

　　产品别称：1、变压器直流电阻测试仪

　　2、感性负载直流电阻测试仪

　　3、直流电阻测试仪

　　4、直流电阻电桥

　　 一、产品概述

　　电力变压器绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。

　　我公司开发生产的KE2540D（内置电源型）变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻，极大的方便了工作人员的使用。

　　二、产品功能特点

　　1、仪器采用交直流两种方式供电，在野外作业如没有AC220V电源时，可直接使用内部电池工作，极大的方便了野外工作现场测试的使用（内置电源容量：以800KVA电力变压器测试为例，可连续测试100台左右）；

　　2、整机由高速单片机控制，自动化程度高，操作简便；

　　3、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量；

　　4、护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠；

　　5、具有声响放电报警，放电指示清晰，减少误操作；

　　6、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据；

　　7、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源；

　　8、320X240点阵的超小像素点的65K真彩色液晶；

　　9、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅；

　　10、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储。

　　三、技术参数

　　1、工作电源：AC220V?10％ 或 仪器内置电源

　　2、测试电流：<5mA、40mA、200mA、1A、3A、10A

　　3、分辨率：0.1μΩ

　　4、量程：100Ω-30KΩ

　　5、准确度：0.2％ 2字

　　6、内置锂电：24V/10AH（仪器自带充电功能）

　　7、工作温度：-10～45℃

　　8、工作湿度：<90％RH，不结露

　　9、外形尺寸：长325mm?宽240mm?高275mm

　　10、仪器重量：6.4kg

　　四、仪器成套性

　　1、直流电阻测试仪主机 一台

　　2、10A型测试线 一套

　　3、三芯电源线 一根

　　4、管 两支

　　5、使用说明书 一份

　　6、合格证（保修卡） 一份

　　注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。 公司主要产品：系列直流高压发生器、系列变压器直流电阻测试仪、系列回路电阻测试仪、系列互感器特性综合测试仪、系列串（并）联变频谐振高压试验装置、系列（交直流）高压试验变压器、系列继电保护测试仪（系统）、系列安全工具力学性能试验机、系列蓄电池综合测试仪、系列绝缘靴（手套）耐压试验车、雷电计数器校验仪、系列大电流发生器、变压器变比测试仪、变压器特性综合测试台、系列变压器空载短路测试仪、系列绝缘油介电强度测试仪、系列氧化锌避雷器特性测试仪、系列高压核相仪、系列数字高压兆欧表、系列数字接地电阻测试仪、系列高压开关机械特性测试仪、真空度测试仪等系列电力测试仪器。
