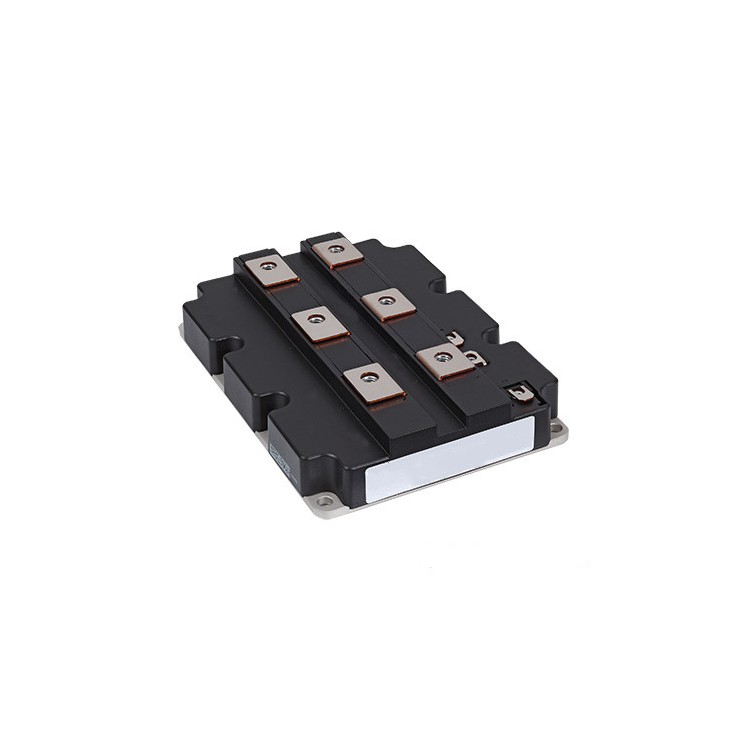

以下是 ABB 5SLG 0500P330300 IGBT模块 的技术规格概览（基于公开资料及同类产品参数推测整理）：
---
1. 核心参数
| 项目 | 规格 | 注释 |
|------------------------|------------------|-----------------------------|
| 模块类型 | IGBT半桥模块 | 集成反并联二极管 |
| 电压等级 | 3300V (V<sub>CES</sub>) | 适用于中压变频系统 |
| 额定电流 | 500A@25°C (360A@80°C) | 工业级降额设计 |
| 短路能力 | 15kA (10μs) | 符合IEC 60747-9标准 |
| 热阻(结-壳) | 0.07K/W | 需强制液冷散热 |
---
2. 机械与封装
- 封装形式：
- SLG系列压接式封装（尺寸约200×150×40mm）
- 重量：4.2kg（铜基板+陶瓷绝缘）
- 端子设计：
- 主端子：M12高压接口（扭矩30N·m）
- 驱动接口：光纤+电气混合（含DESAT检测）
---
3. 电气性能
| 参数 | 测试条件 | 典型值 |
|------------------------|-------------------|-----------|
| 导通压降 (V<sub>CE(sat)</sub>) | 500A, 15V驱动 | 2.0V |
| 关断损耗 (E<sub>off</sub>) | 3300V/500A | 180mJ |
| 二极管反向恢复时间 | 2500V/500A | 80ns |
---
4. 热管理要求
- 液冷系统：
- 流量≥20L/min（ΔT≤10K）
- 推荐冷却液：50%乙二醇溶液
- 安装压力：
- 150-200kN（需专用压装工具）
---
5. 典型应用
- 工业领域：
- 1.5MW以上中压变频器
- 矿山重型设备驱动
- 能源基建：
- 柔性直流输电换流阀
- 大功率储能变流器
---
6. 驱动配置
| 参数 | 要求 | 保护功能 |
|-------------------|------------------|-------------------|
| 驱动电压 | +15V/-10V ±1% | DESAT（7.5V阈值） |
| 栅极电阻 | 1.2Ω (开通)/2.7Ω (关断) | 有源米勒钳位 |
---
7. 可靠性验证
| 测试项目 | 标准 | 结果 |
|--------------------|--------------------|------------------|
| 功率循环寿命 | ΔT<sub>j</sub>=80K | 25,000次 |
| H3TRB测试 | 3300V/85°C/85%RH | 漏电流<1μA |
| 机械冲击 | 50g, 11ms | 结构完好 |
---
8. 替代型号参考
| 型号 | 品牌 | 差异点 |
|--------------------|------------|-------------------------|
| FZ800R33KF2C | 英飞凌 | 电流余量更大 |
| CM500DY-34H | 三菱电机 | 封装兼容性需验证 |
---
9. 官方支持
- 文档获取：
- 联系ABB工业驱动事业部（需提供企业信息）
- 3D模型：STEP格式（官网资源库）
- 失效分析：
- 提供X-ray/声学扫描服务
> 注意：实际参数可能因批次调整，建议通过ABB授权代理商（如Digi-Key、Mouser）获取最新规格书。
