 ABB 5SNG 0600R 120590 IGBT 模块详情

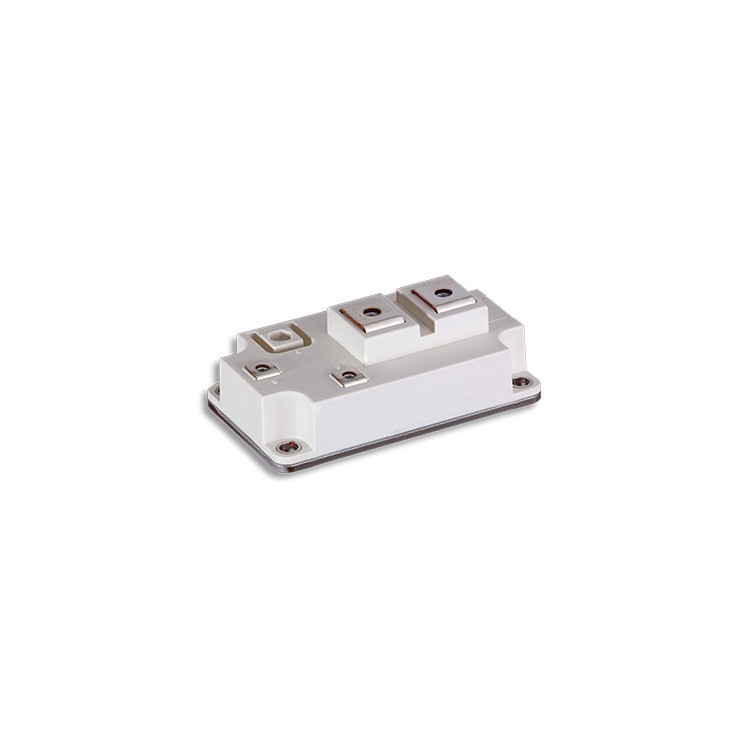

5SNG 0600R 120590 是 ABB（现归属 Hitachi Energy） 生产的一款 高压大功率 IGBT 模块，属于 5SNG 系列，适用于工业变频器、牵引系统和新能源应用。以下是详细技术信息：

---

 1. 基本参数

| 参数               | 规格              | 备注                     |

|-----------------------|----------------------|-----------------------------|

| 型号              | 5SNG 0600R 120590     | ABB/Hitachi Energy 命名规则 |

| 模块类型          | IGBT 半桥/双模块     | 可能包含 2 个 IGBT + 二极管  |

| 电压等级 (V_CES) | 1200V           | 适用于 600V~800V DC 母线     |

| 额定电流 (I_C)  | 600A (25°C)     | 实际应用需考虑降额（~400A @ 80°C） |

| 最大脉冲电流      | 1200A (短时)    | 过载能力                    |

| 开关频率         | 2kHz~10kHz       | 适合中低频应用（如牵引、工业） |

| 封装类型         | Press-pack 或 模块化封装 | 需配合散热器使用 |

---

 2. 与 5SNG 0600R 120500 的差异

- 后缀不同（120590 vs 120500）：可能代表 批次优化、封装改进或电气参数微调，但核心规格（1200V/600A）基本一致。

- 可能的改进：

  - 更低的热阻（R_th(j-c)）。

  - 优化的开关损耗（E_on/E_off）。

  - 兼容性调整（如引脚布局）。

---

 3. 典型应用

- 工业变频器（如ABB ACS880、ACS2000 系列）。

- 轨道交通（地铁、高铁牵引变流器）。

- 新能源（风电变流器、光伏逆变器）。

---

 4. 替代型号

若无法获取原型号，可考虑：

| 型号               | 品牌       | 电压/电流 | 封装       | 备注              |

|-----------------------|---------------|--------------|---------------|----------------------|

| 5SNG 0600R 120500 | ABB/Hitachi   | 1200V/600A   | Press-pack    | 前代型号，参数接近    |

| 5SNA 0600G650300 | ABB           | 650V/600A    | HiPak         | 电压略低，需验证兼容性 |

| FF600R 12ME4      | Infineon      | 1200V/600A   | EconoDUAL 3   | 英飞凌替代方案        |

---

 5. 数据手册获取

1. Hitachi Energy 官网：[https://www.hitachienergy.com](https://www.hitachienergy.com)

2. 联系 ABB/Hitachi 代理商（如 Wesco、Digi-Key）。

3. 行业平台：

   - [Datasheet Archive](https://www.datasheetarchive.com/)

   - [Octopart](https://octopart.com/)

---

 6. 使用注意事项

- 驱动匹配：推荐 ±15V 栅极电压，集成 DESAT 保护。

- 散热设计：强制风冷/水冷，确保 T_j ≤ 125°C。

- 安装：均匀紧固螺钉，避免机械应力集中。

---

 结论

5SNG 0600R 120590 是 5SNG 0600R 120500 的优化版本，核心参数相同，可能针对可靠性或效率进行了改进。如需精确替换，建议联系 Hitachi Energy 技术支持 并提供应用场景（如变频器型号、冷却方式）。
