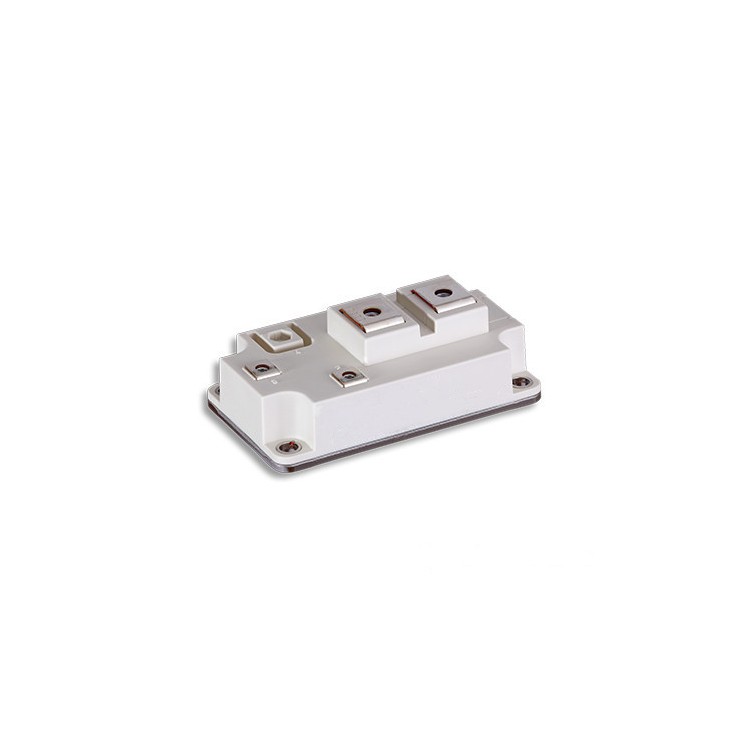

ABB 5SNG 0600R 120500 IGBT 模块详情
5SNG 0600R 120500 是 ABB（现归属 Hitachi Energy）生产的一款 高压大功率 IGBT 模块，适用于工业变频器、牵引系统和新能源应用。以下是详细技术信息：
---
1. 基本参数
| 参数 | 规格 | 备注 |
|-----------------------|----------------------|-----------------------------|
| 型号 | 5SNG 0600R 120500 | ABB/Hitachi Energy 命名规则 |
| 模块类型 | IGBT 半桥/双模块 | 可能包含 2 个 IGBT + 二极管 |
| 电压等级 (V<sub>CES</sub>) | 1200V | 适用于 600V~800V DC 母线 |
| 额定电流 (I<sub>C</sub>) | 600A (25°C) | 实际应用需考虑降额（~400A @ 80°C） |
| 最大脉冲电流 | 1200A (短时) | 过载能力 |
| 开关频率 | 2kHz~10kHz | 适合中低频应用（如牵引、工业） |
| 封装类型 | Press-pack 或 模块化封装 | 需配合散热器使用 |
---
2. 典型应用
- 工业变频器（如ABB ACS880 系列）
- 轨道交通牵引系统（地铁、高铁变流器）
- 高压直流输电（HVDC）
- 新能源逆变器（风电、光伏）
---
3. 电气特性（参考类似型号）
| 参数 | 典型值 |
|------------------------------|-------------------|
| 集电极-发射极饱和电压 (V<sub>CE(sat)</sub>) | ≤1.8V @ 600A |
| 栅极驱动电压 (V<sub>GE</sub>) | ±15V (推荐) |
| 热阻 (R<sub>th(j-c)</sub>) | 0.05 K/W |
| 工作温度范围 | -40°C ~ +125°C |
---
4. 封装与机械特性
- 封装：
- 可能采用 HiPak 或 StakPak 封装（ABB 典型设计）。
- 低电感布局，适用于高功率密度系统。
- 散热方式：
- 需强制风冷或水冷（热耗散功率可达 2000W+）。
- 安装方式：
- 螺钉固定，带铜基板。
---
5. 替代型号（兼容选项）
如果 5SNG 0600R 120500 停产或难以采购，可考虑以下替代方案：
| 型号 | 品牌 | 电压/电流 | 封装 | 备注 |
|-----------------------|---------------|--------------|---------------|----------------------|
| 5SNA 0600G650300 | ABB | 650V/600A | HiPak | 类似规格，电压略低 |
| FF600R 12ME4 | Infineon | 1200V/600A | EconoDUAL 3 | 英飞凌替代方案 |
| CM600DY-24A | Mitsubishi | 1200V/600A | 模块化 | 三菱电机同类产品 |
---
6. 数据手册与技术支持
由于 ABB 功率模块部分型号已整合至 Hitachi Energy，建议通过以下方式获取官方资料：
1. Hitachi Energy 官网：[https://www.hitachienergy.com](https://www.hitachienergy.com)
2. 联系 ABB/Hitachi 代理商（如 Wesco、Digi-Key）
3. 行业数据库：
- [Datasheet Archive](https://www.datasheetarchive.com/)
- [Octopart](https://octopart.com/)
---
7. 使用注意事项
- 驱动电路：需匹配 ±15V 栅极驱动，推荐使用 DESAT（去饱和）保护。
- 散热管理：需计算热阻，避免结温超标（T<sub>j</sub> ≤ 125°C）。
- 机械应力：安装时需均匀紧固螺钉，避免模块损坏。
---
结论
5SNG 0600R 120500 是一款 1200V/600A 高压 IGBT 模块，适用于大功率工业与能源应用。如需进一步确认参数或替代方案，建议提供具体应用场景（如变频器型号、冷却方式）。
