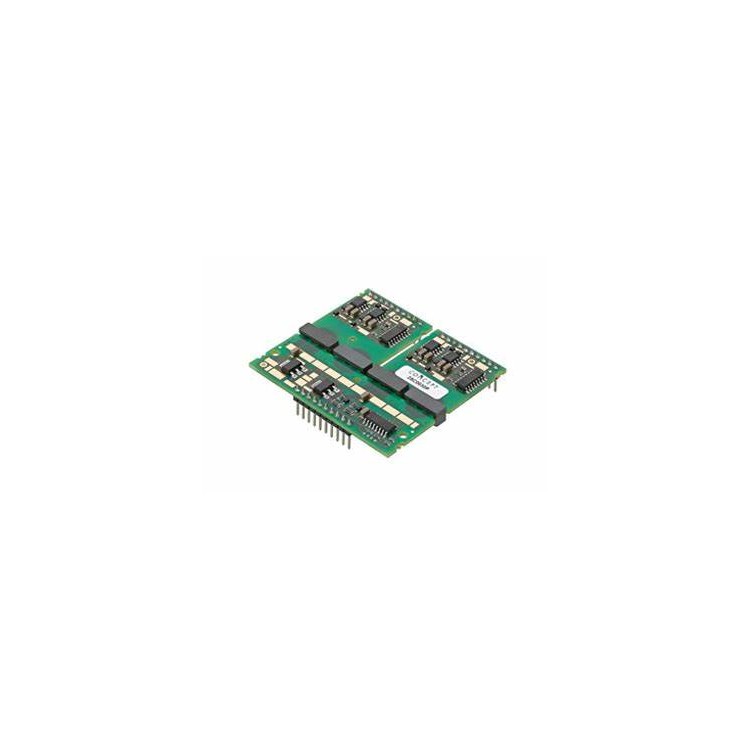

1SP0635

 1SP0635 是 英飞凌（Infineon Technologies） 推出的 单通道非隔离型IGBT/碳化硅（SiC）门极驱动器，专为高频、高效率功率转换设计。以下是基于官方技术文档的完整解析：

---

 1. 产品基础信息

- 完整型号：1SP0635

- 品牌：Infineon Technologies

- 类型：高速非隔离驱动器（支持IGBT/SiC）

- 封装：DIP-14（带散热焊盘）

- 尺寸：50mm × 38mm × 15mm

- 工作温度：-40°C ~ +125°C（结温）

---

 2. 核心电气参数

| 参数                | 规格                              |

|---------------------|----------------------------------|

| 驱动电流        | +6A（拉电流）/-6A（灌电流）      |

| 供电电压        | +15V DC（单电源）/-5V（可选负压）|

| 开关延迟        | 开通：35ns / 关断：25ns（典型值）|

| 输入逻辑电平    | 3.3V/5V/15V兼容                 |

| dv/dt抗扰度     | >100kV/μs                       |

| 欠压保护        | 12.5V（开启阈值）/11V（关断阈值）|

---

 3. 引脚功能定义（DIP-14封装）

| 引脚 | 符号    | 功能描述                     |

|------|---------|------------------------------|

| 1    | VCC     | +15V主电源输入               |

| 2    | IN+     | 正相PWM输入（差分输入可选）  |

| 3    | IN-     | 反相PWM输入                  |

| 4    | DESAT   | 退饱和检测输入               |

| 5    | MCL     | 米勒钳位使能                 |

| 6    | FLT     | 故障输出（开漏）             |

| 7    | GND     | 信号地                       |

| 8    | VEE     | 负压电源输入（可选-5V）      |

| 9-12 | NC      | 空脚                         |

| 13   | VGE+    | 门极驱动输出（正压）         |

| 14   | VGE-    | 门极驱动输出（负压/地）      |

---

 4. 关键技术创新

 （1）高速驱动架构

- 有源下拉电路：关断时提供-5V负压（抑制SiC模块寄生导通）

- 自适应死区控制：防止上下管直通（死区时间可编程）

 （2）增强保护功能

- DESAT双阈值检测：

  - 硬件固定阈值：7V（快速响应）

  - 软件可调阈值：5-15V（精度±1%）

- 实时电流监测：通过外部分流电阻检测I_C

---

 5. 典型应用设计

 （1）SiC MOSFET驱动电路

```plaintext

                     +15V

                      │

                      ├─[1SP0635]─┬─ VGE+ → SiC栅极

 差分PWM信号 ──────────┤           ├─ VGE- → SiC源极

                      └───────┘

                           │

                           ├─ DESAT网络（SiC专用：BYV26E + 68pF）

                           └─ 米勒钳位MOSFET（推荐IPD90N04S4）

```

 （2）外围元件选型建议

| 功能           | 推荐型号/参数               |

|----------------|---------------------------|

| 负压生成       | TPS7A3301（-5V LDO）      |

| 输入隔离       | ISO7720（数字隔离器）      |

| 门极电阻       | 2.2Ω（SiC）/5Ω（IGBT）    |

---

 6. 配套功率模块推荐

| 模块型号               | 类型       | 电压/电流    |

|------------------------|------------|-------------|

| FF6MR 12W1M1_B11       | IGBT       | 1200V/600A  |

| IMZA120R030M1H        | SiC MOSFET | 1200V/30mΩ  |

| AGTH50T120QDG         | SiC模块    | 1200V/50A   |

---

 7. 性能对比（vs 前代1SP0335）

| 特性          | 1SP0635              | 1SP0335              |

|---------------|----------------------|----------------------|

| 驱动电流      | ±6A                 | ±3.5A               |

| 开关延迟      | 35ns/25ns           | 180ns/120ns         |

| 支持器件      | IGBT/SiC            | 仅IGBT              |

| 负压能力      | 支持-5V             | 需外部电路          |

---

 8. 评估与开发工具

- 评估板：eval-1SP0635（含隔离电源和故障注入测试功能）

- 仿真模型：PLECS/PSIM兼容模型（官网下载）

- 配置软件：Infineon DAVE™（参数可视化调整）

---

 9. 采购信息

- 授权分销商：

  - 国际：Mouser（PN：1SP0635V2XUMA1）

  - 中国：英飞凌官方授权代理商（如儒卓力）

- 交期：12-16周（需提前规划）

---

 10. 故障排查指南

| 现象                | 可能原因                  | 解决方案                |

|---------------------|--------------------------|-------------------------|

| 栅极振荡            | 门极电阻过小             | 增加电阻至≥3Ω（SiC）    |

| DESAT误触发         | PCB布局寄生电容过大       | 缩短DESAT走线长度       |

| 驱动芯片过热        | 开关频率超过设计值        | 检查功耗计算（P_diss = f_sw × Q_g × V_CC）|

---

如需进一步支持（如SiC驱动参数优化或EMC设计），请提供：

1. 所用功率模块型号

2. 系统开关频率

3. 实测故障波形（如有示波器截图）
