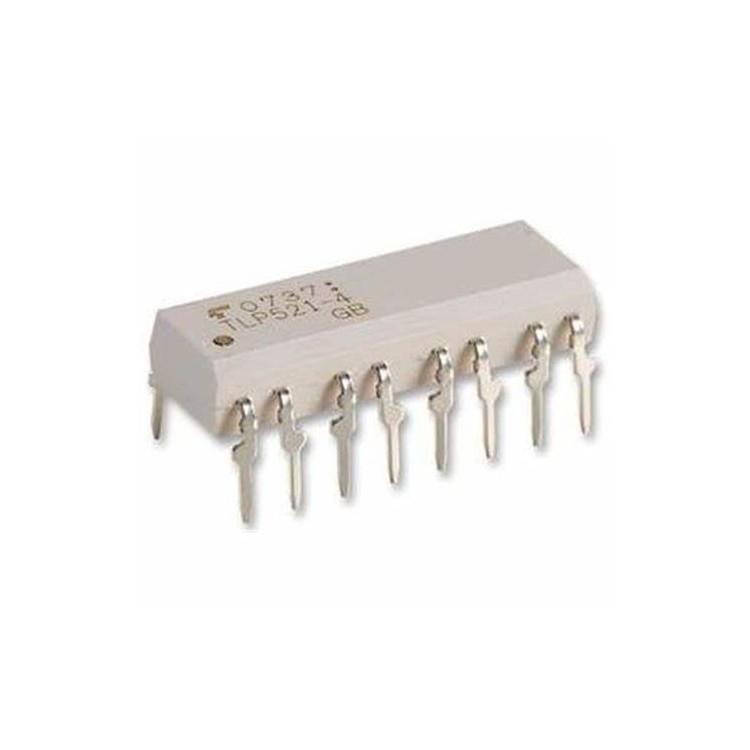

TLP521-4

 TLP521-4 是 东芝（Toshiba） 推出的一款 四通道光电耦合器，属于经典的光耦隔离器件，广泛应用于工业控制、电源管理和数字信号隔离。以下是详细解析：

---

 1. 基本信息

- 型号：TLP521-4

- 类型：四通道光电耦合器（晶体管输出型）

- 品牌：东芝（Toshiba）

- 封装：16引脚DIP（双列直插）或 SOP（贴片）

- 隔离电压：2500Vrms（UL/cUL认证）

- 通道数：4通道独立隔离

---

 2. 核心特性

| 参数                | 数值/功能                                  |

|---------------------|-------------------------------------------|

| 输入电流（IF）      | 5-20mA（推荐10mA驱动）                   |

| 输出电流（IC）      | 最大50mA（每通道）                       |

| 传输比（CTR）       | 50%-600%（不同后缀型号有差异）            |

| 响应时间            | 开通时间：3μs / 关断时间：4μs（典型值）  |

| 工作温度            | -55°C ~ +110°C                           |

---

 3. 引脚定义（16引脚DIP封装）

| 引脚号 | 名称       | 功能描述                  | 通道归属  |

|--------|------------|---------------------------|-----------|

| 1      | Anode1     | 通道1 LED正极             | Channel 1 |

| 2      | Cathode1   | 通道1 LED负极             | Channel 1 |

| 3      | Anode2     | 通道2 LED正极             | Channel 2 |

| 4      | Cathode2   | 通道2 LED负极             | Channel 2 |

| 5      | Anode3     | 通道3 LED正极             | Channel 3 |

| 6      | Cathode3   | 通道3 LED负极             | Channel 3 |

| 7      | Anode4     | 通道4 LED正极             | Channel 4 |

| 8      | Cathode4   | 通道4 LED负极             | Channel 4 |

| 9      | Emitter4   | 通道4晶体管发射极         | Channel 4 |

| 10     | Collector4 | 通道4晶体管集电极         | Channel 4 |

| 11     | Emitter3   | 通道3晶体管发射极         | Channel 3 |

| 12     | Collector3 | 通道3晶体管集电极         | Channel 3 |

| 13     | Emitter2   | 通道2晶体管发射极         | Channel 2 |

| 14     | Collector2 | 通道2晶体管集电极         | Channel 2 |

| 15     | Emitter1   | 通道1晶体管发射极         | Channel 1 |

| 16     | Collector1 | 通道1晶体管集电极         | Channel 1 |

---

 4. 典型应用

 （1）多路信号隔离

- 工业PLC的输入/输出隔离（如16路DI/DO模块）。

- 多通道通信接口（如RS485中继隔离）。

 （2）电源反馈控制

- 开关电源的多路PWM信号隔离（需搭配高速光耦使用）。

 （3）安全冗余设计

- 医疗设备中多路关键信号的冗余隔离（符合IEC 60601标准）。

---

 5. 设计注意事项

- 限流电阻计算：

  ```math

  R_{limit} = \frac{V_{in} - V_{LED}}{I_F} \quad (V_{LED} \approx 1.2V, I_F=10mA)

  ```

  例如：输入5V时，电阻≈(5-1.2)/0.01=380Ω（取标准值390Ω）。

- 输出侧负载：

  每通道输出电流≤50mA，避免过载导致CTR下降。

- 通道匹配：

  同一封装内通道间CTR差异可达±20%，精密应用需校准。

---

 6. 兼容与替代型号

| 型号          | 品牌    | 差异点                          |

|---------------|---------|---------------------------------|

| TLP521-4  | 东芝    | 原厂标准型号                    |

| PC817X4       | Sharp   | 单通道CTR更高（80%-600%）       |

| LTV-844       | Lite-On | SOP封装，体积更小               |

| HCPL-2630     | Broadcom| 高速版本（1Mbps）               |

---

 7. 常见问题

 （1）通道响应不一致？

- 检查各通道输入电流是否均衡（限流电阻精度建议±1%）。

- 测试CTR匹配性，必要时软件补偿。

 （2）长期使用后CTR下降？

- LED老化导致，建议初始设计按CTR最小值计算余量。

 （3）如何测试好坏？

- 万用表二极管档检测输入侧LED（正向压降≈1V）。

- 通电后测量输出侧晶体管CE通断是否受输入控制。

---

 8. 数据手册与采购

- Datasheet：[TLP521-4官方文档](https://www.toshiba.com/electronic-components/)

- 购买渠道：

  - 贸泽电子（Mouser）

  - 得捷（Digi-Key）

  - 立创商城（国产替代）

---

 9. 选型建议

- 高密度安装：选SOP封装的LTV-844。

- 高速需求：换用HCPL-2630（1Mbps）。

- 成本敏感：国产兼容型号（如亿光EL814）。

如需具体电路设计或故障分析，请提供：

1. 应用场景（如PLC输入隔离）。

2. 异常现象描述（如某通道无输出）。

3. 测试波形（如有示波器截图）。
