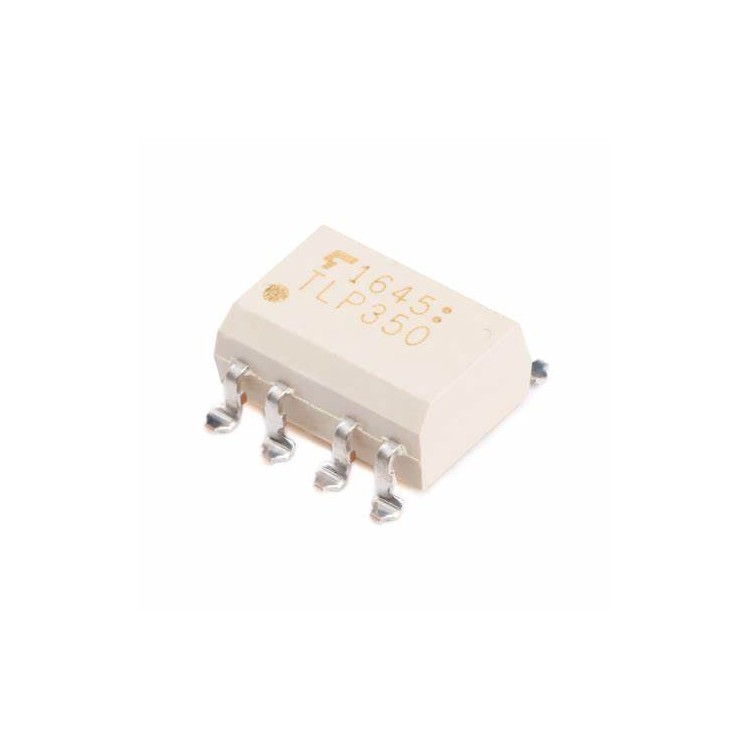

TLP350

 TLP350 是 东芝（Toshiba） 推出的一款 光耦隔离型IGBT/MOSFET栅极驱动器，专为高功率开关设备设计。以下是详细技术解析：

 1. 基本信息

- 型号：TLP350

- 类型：光耦隔离栅极驱动器（集成故障保护）

- 品牌：东芝（Toshiba）

- 封装：8引脚DIP/SOP（带散热片）

- 隔离电压：3750Vrms（UL/cUL认证）

---

 2. 核心特性

| 参数                | 数值/功能                                  |

|---------------------|-------------------------------------------|

| 输出峰值电流        | ±2.5A（直接驱动IGBT模块）                 |

| 工作电压范围        | 输入侧：15-30V / 输出侧：15-30V          |

| 开关速度            | 最大延迟时间：0.5μs（开通/关断对称）      |

| 故障保护            | 集成DESAT检测（过流保护）和软关断功能     |

| 工作温度            | -40°C ~ +110°C                           |

---

 3. 引脚定义与功能

| 引脚号 | 名称    | 功能描述                                  |

|--------|---------|-------------------------------------------|

| 1      | VCC1    | 输入侧电源（+15V至+30V）                 |

| 2      | GND1    | 输入侧地                                  |

| 3      | Input   | PWM信号输入（兼容3.3V/5V逻辑）           |

| 4      | Fault   | 故障信号输出（低电平有效，需上拉电阻）    |

| 5      | Vout    | 栅极驱动输出（接IGBT栅极）               |

| 6      | GND2    | 输出侧地                                  |

| 7      | VEE     | 负压关断电源（-5V至-10V，增强关断可靠性）|

| 8      | DESAT   | 过流检测输入（外接二极管+RC网络）        |

---

 4. 典型应用电路

```plaintext

  +15V

   │

   ├───[10Ω]───[TLP350]───[栅极电阻Rg]───IGBT栅极

   │        │           │

DESAT─┤    GND2       VEE(-5V)

   (二极管+1kΩ+100pF)

```

设计要点：

- 栅极电阻（Rg）：推荐5-10Ω（平衡开关速度与EMI）。

- DESAT保护：外接快恢复二极管（如UF4007）和RC网络（典型值1kΩ+100pF）。

- 负压关断：VEE需提供-5V以上电压防止IGBT误触发。

---

 5. 兼容与替代型号

| 型号          | 品牌    | 差异点                          |

|---------------|---------|---------------------------------|

| TLP350    | 东芝    | 原厂标准型号                    |

| HCPL-316J     | Broadcom| 兼容设计，故障响应更快           |

| ACPL-332J     | 安华高  | 输出电流±4A（更高驱动能力）      |

| 2ED020I12-F2  | 英飞凌  | 集成自举二极管，单电源供电       |

---

 6. 常见故障排查

 （1）IGBT驱动无输出？

- 检查输入侧VCC1（≥15V）和输出侧VEE（≤-5V）电压。

- 测量Fault引脚是否因保护触发被拉低。

 （2）DESAT误触发？

- 调整RC网络参数（如改为2kΩ+47pF）。

- 确认IGBT集电极电压是否异常升高。

 （3）驱动器发热严重？

- 检查栅极电阻是否过小（建议≥5Ω）。

- 确保散热片接触良好（SOP封装需敷铜散热）。

---

 7. 数据手册与采购

- Datasheet：[TLP350官方文档](https://www.toshiba.com/electronic-components/)

- 购买渠道：

  - 贸泽电子（Mouser）

  - 得捷（Digi-Key）

  - 立创商城（国产替代）

---

 8. 选型建议

- 高压场景（>1200V）：需搭配TLP350+外置缓冲电路。

- 高频应用：考虑ACPL-332J（更高开关速度）。

- 成本敏感：国产兼容型号（如光宝科技LTV-35T）。

如需具体电路设计或故障分析，请提供：

1. IGBT型号（如FF450R 12ME4）。

2. 应用场景（如变频器、UPS电源）。

3. 异常波形（如有示波器截图）。
